6.4. Aansluiting van kabels en draden tussen secties
Voordat u secties van de grotere luchtbehandelingskasten aan elkaar vastmaakt, moet u verbindingskabels en -draden
tussen de secties aansluiten. De kabelaansluitingen zijn gelabeld met connectienummers; sluit alleen connectoren met
hetzelfde nummer aan. Het aantal kabels en connectoren in verschillende secties kan verschillen afhankelijk van de ge-
monteerde componenten. Als er geen functies of externe componenten worden besteld, kunnen er enkele ontkoppelde
verbindingen tussen de secties zijn. Raadpleeg het bedradingsschema van de specifieke kast om te zien welke aansluitingen
moeten worden gebruikt.
1 – voedingskabel, 2 – communicatiekabels tussen printplaten 3 – labels met aansluitingsnummers
De aangesloten draden en kabels moeten worden geïnspecteerd om er zeker van te zijn dat ze niet per
ongeluk worden losgekoppeld door trillingen van de kast of in contact komen met bewegende delen
van de kast (ventilatoren, kleppen, rotorwiel). Gebruik indien nodig bundelbandjes om de draden aan
de behuizing van de kast te bevestigen.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
Verso Standard_ installation manual_23-05
3

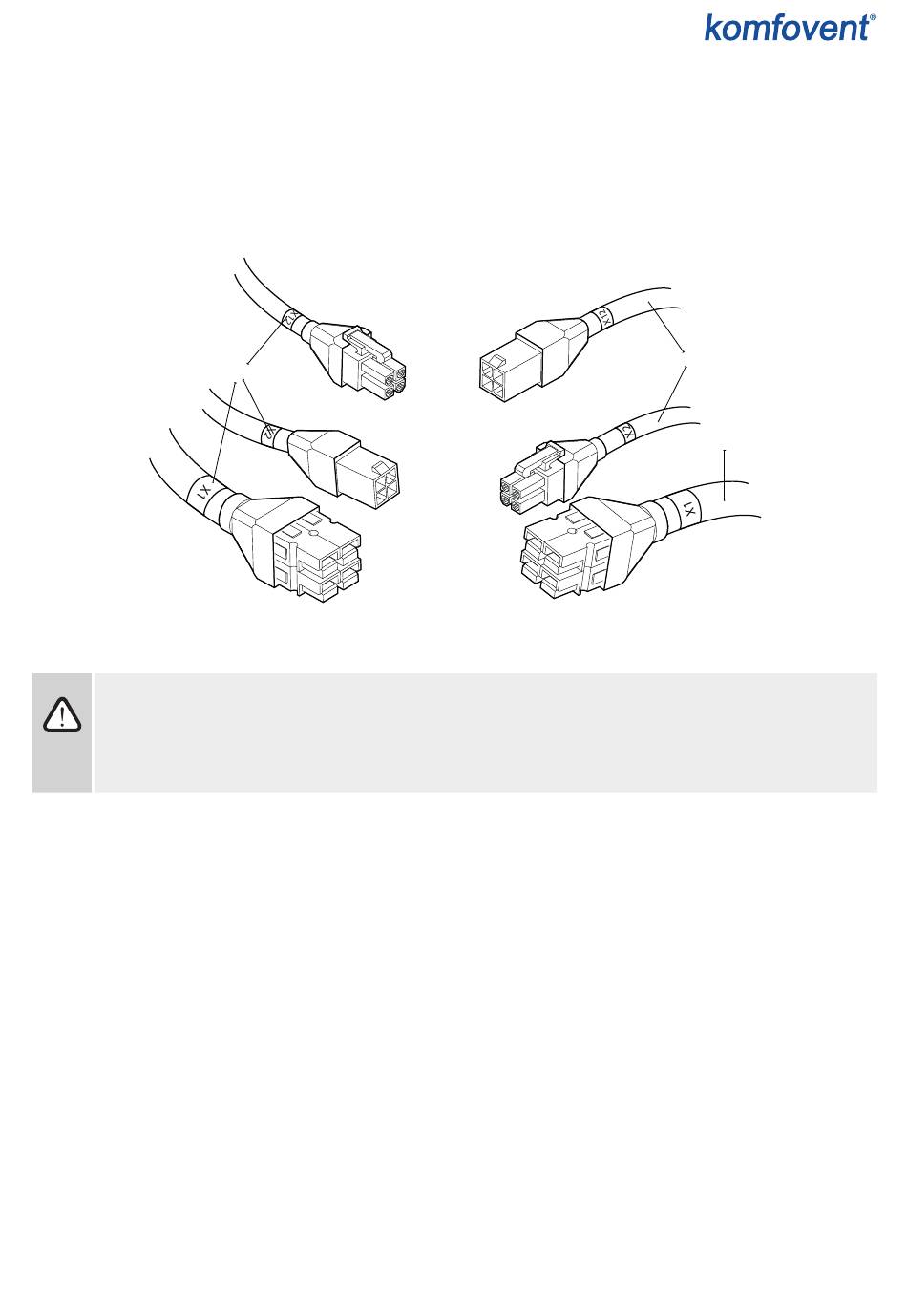

Afb. 25. Kabelverbindingen tussen secties
2
1
41
