HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS (ZWAARTEPUNT;
HOOGTE ZITTING)
De Zithoogte Verstellen
De hoogte van de zitting van de TX kan niet worden versteld.
De Afstand tussen de Achterwielen Verstellen/ De Camber Plugs Vervangen
I
WAARSCHUWING
De binnenzijde van de camber plug moet minstens gelijk zijn aan de binnenzijde van de camberklem. Op geen enkel moment
dient de camber plug verzonken te zijn in de camberklem. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen
of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal
•
Waterpas
1. Verwijder de achterwielen.
2. Draai de inbusbout die iedere camber plug in iedere bijbehorende camberklem vastzet los, maar verwijder deze niet.
Zie Figuur 8-2. Indien u de afstand tussen de achterwielen verstelt, draait u de schroef slechts voldoende los zodat de
camber plug in en uit de camberklem kan schuiven en gaat u verder met Stap 5 hieronder.
3. Verwijder de camber plugs.
4. Breng de nieuwe camber plugs aan.
5. Het gedeelte van de camber plug dat buiten de camber klem uitsteekt beïnvloedt de afstand tussen de achterwielen. Hoe
minder van de camber plug uit de camberklem uitsteekt, hoe kleiner de afstand tussen de achterwielen. Hoe meer van
de camber plug uit de camberklem uitsteekt, hoe groter de afstand tussen de achterwielen. Zorg dat de afstand van het
uiteinde van de camberklem tot het uiteinde van de camber plug aan beide kanten van de rolstoel gelijk is. Zie Figuur 8-3.
Opmerking: Als u meer afstand tussen de achterwielen wilt, neem dan contact op met een geautoriseerde TiLite
leverancier of met de TiLite Klantenservice om
een achterwiel afstandpakket te verkrijgen. Zie "Spoorverbreders Achterwielen" op pagina 12-2 en 12-3.
6. Gebruik voordat u de twee inbusbouten vastdraait, een waterpas om er zeker van te zijn dat de vlakke kanten van de
camber plug zich loodrecht ten opzichte van de grond bevinden. Zie Figuur 8-3.
7. Draai iedere inbusbout stevig vast.
8. Installeer de achterwielen opnieuw.
9. Kijk het toespoor/uitspoor na en verstel dit wanneer nodig.
10. Verstel de wielblokkering indien nodig.
De Afstand Tussen de Achterwielen Verstellen
De Camber Plugs Vervangen
Inbusbout
TX Gebruikershandleiding

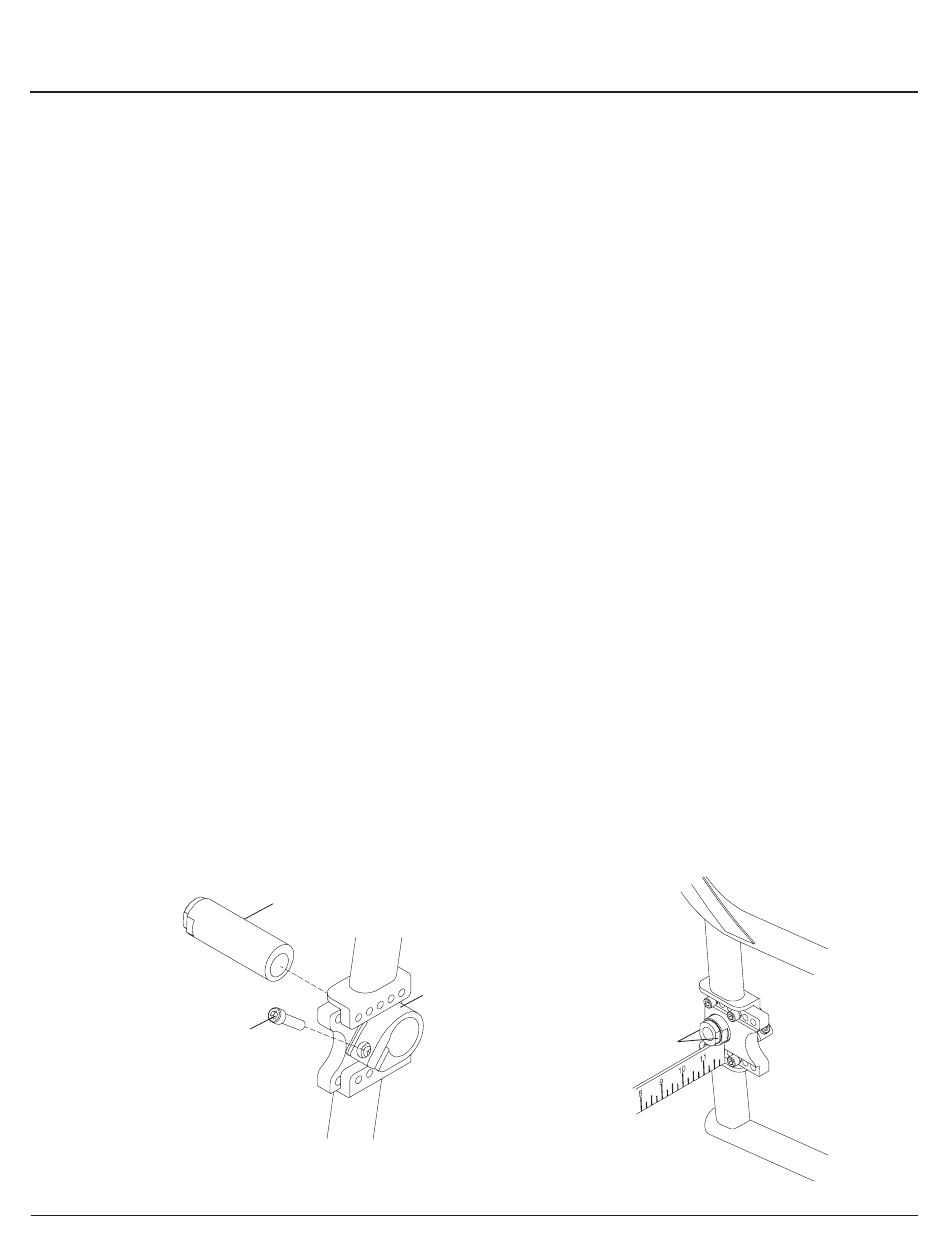

Figuur 8-2
Camber
Plug
Camberklem
De Afstand Tussen de Achterwielen
Verstellen / De Camber Plugs Vervangen
Vlakke
gedeelten
8-2
Figuur 8-3
OM_TX_0413RevA
