I
WAARSCHUWING
Volg de stappen uit dit hoofdstuk niet wanneer de rolstoel bezet is. Indien u deze Waarschuwing niet in acht neemt, kunt
u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de
rolstoel beschadigen.
Roestvrij en Titanium Quick Release Assen
De Quick Release As Verstellen
I
WAARSCHUWING
Quick release assen zijn vooringesteld om minimale "speling" in de as toe te laten. TiLite raadt aan dat u de as niet verstelt. De
as op onjuiste wijze verstellen kan ertoe leiden dat deze verkeerd werkt—te veel "speling" kan ervoor zorgen dat de as buigt
en vast komt te zitten in de asbus, te weinig "speling" kan ervoor zorgen dat de vergrendelingskogels niet voldoende in elkaar
passen, waardoor het wiel zonder waarschuwing los kan raken van de rolstoel. TiLite raadt aan dat alle aanpassingen gemaakt
worden door een geautoriseerde TiLite dealer. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de
controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Benodigd gereedschap:
•
3/4" Steeksleutel
•
7/16" Steeksleutel
1. Laat de ontgrendelingsknop los en haal het achterwiel en quick
release as geheel los. Zie Figuur 9-1.
2. Verwijder de as van het wiel door de ontgrendelingsknop naar beneden te
drukken en de as door de naaf van het achterwiel te schuiven.
3. Zijn deze eenmaal los van de naaf, dan laat u de ontgrendelingsknop los (de
vergrendelingskogels dienen volledig uit elkaar te zijn gehaald).
4. Vergroot of verklein de "speling" in de as door de zelfborgende moer beetje
bij beetje te verstellen terwijl u het andere uiteinde van de as vastzet met behulp van de kleinere sleutel aan de vlakke
kant van de as.
5. Laat de ontgrendelingsknop op de quick release as los en schuif de as door de naaf van het achterwiel.
6. Laat de ontgrendelingsknop los en bevestig het achterwiel weer in de asbus.
7. Zorg voordat u in de rolstoel gaat rijden, dat de vergrendelingskogels het wiel stevig in de asbus te hebben
vastgezet door aan de naaf te trekken zonder de ontgrendelingsknop op de quick release as los te laten. Indien de
vergrendelingskogels niet volledig in elkaar passen, herhaalt u deze stappen om de "speling" te vergroten (bijv., de
afstand tussen de zelfborgende moer en de vergrendelingskogels vergroten), zodat de vergrendelingskogels geheel
aan elkaar gekoppeld zijn. Controleer ook of er niet teveel "speling" in de as zit.
Quad Quick Release Assen
De Quad Quick Release Hendel Verstellen
I
WAARSCHUWING
Quick release assen zijn van tevoren zo ingesteld dat zij minimale "speling" in de as toestaan. TiLite raadt aan dat u de as niet
verstelt. De as op onjuiste wijze verstellen kan ertoe leiden dat deze verkeerd werkt—te veel "speling" kan ervoor zorgen dat de
as buigt en vast komt te zitten in de asbus, te weinig "speling" kan ervoor zorgen dat de vergrendelingskogels niet voldoende in
elkaar passen, waardoor het wiel zonder waarschuwing los kan raken van de rolstoel. TiLite raadt aan dat alle aanpassingen
gemaakt worden door een geautoriseerde TiLite dealer. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen
of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Indien de ontgrendelingshendel niet op de juiste wijze naar achter en naar voren springt van op slot naar open, of als u de
hendel niet volledig in de op slot of open positie kunt zetten, zal de procedure hieronder u in staat stellen om de werking van
de hendel aan te passen.
Benodigd gereedschap:
•
5/64" Inbussleutel
1. Zet de quick release hendel in de ontgrendelde stand en haal het achterwiel en de quick release as los. Zie Figuren
9-2, 9-3 en 9-4.
2. Zet de quick release hendel in de vergrendelde stand.
3. Om de "speling" tussen de quick release hendel en de ontgrendelingsknop in de quick release moer te verstellen: (a)
OM_TX_0413RevA
HOOFDSTUK 9: ASSEN EN ASADAPTERS
9-1

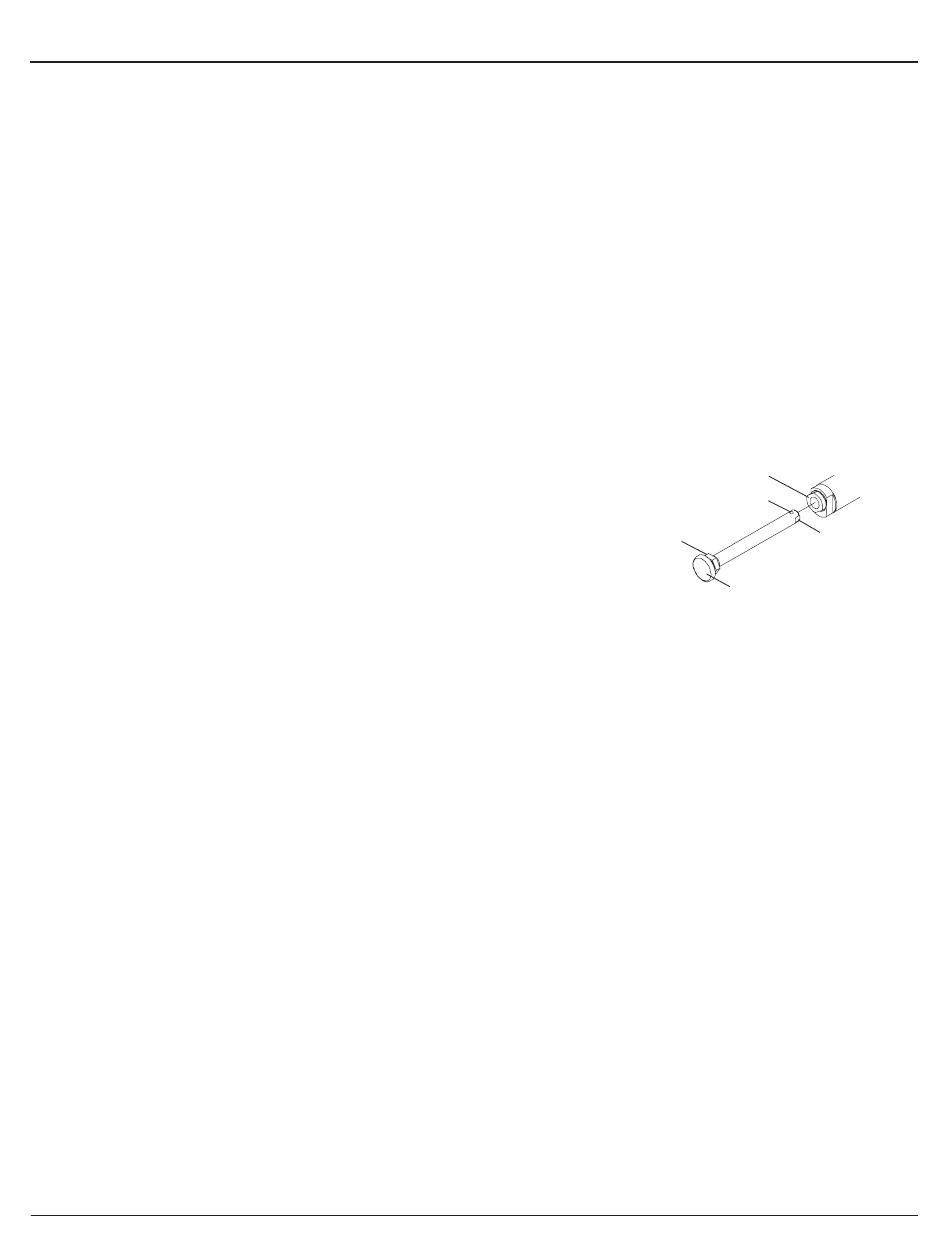

Figuur 9-1
De Quick Release As Verstellen
Asbus
Vergrendelingskogels
Moer
Ontgrendelingsknop
TX Gebruikershandleiding
Vlakke
gedeelten
