Mechanische installatie
Installatieprocedure:
1.
Bereid de pakking en de adapterplaat voor; zie
hoofdstuk 3.3.2 Pakking voorbereiden en
hoofdstuk 3.3.3 Adapterplaat voorbereiden.
2.
Sluit de frequentieomvormer aan op de motor.
Zie hoofdstuk 4.6.1 FCP 106 aansluiten op motor.
De gecombineerde eenheid wordt aangeduid als
de DriveMotor.
Installeer de DriveMotor; zie hoofdstuk 3.3.4 De
3.
DriveMotor monteren.
4.
Voer de resterende elektrische installatie uit,
vanaf sectie hoofdstuk 4.7.1 Netvoeding aansluiten.
3.3.2 Pakking voorbereiden
Voorbereiding van een pakking is alleen van toepassing bij
montage van de FCP 106 op een motor.
Voor montage van de FCP 106 op een motor moet een
aangepaste pakking worden aangebracht. De pakking past
tussen de motoradapterplaat en de motor.
Er wordt geen pakking geleverd bij de FCP 106.
Daarom moet vóór de installatie een pakking worden
ontworpen en getest om te voldoen aan de IP-bescher-
mingsvereisten (bijvoorbeeld IP 55, IP 54 of type 3R).
Vereisten voor pakking:
•
Handhaaf de aardverbinding tussen de frequen-
tieomvormer en de motor. De
frequentieomvormer wordt geaard op de motora-
dapterplaat. Gebruik een draadverbinding tussen
de motor en de frequentieomvormer of zorg voor
contact via metaal tussen de motoradapterplaat
en de motor.
•
Gebruik voor de pakking een materiaal met UL-
goedkeuring als UL-goedkeuring of -erkenning
vereist is voor het complete product.
MG03L210
Bedieningshandleiding
3.3.3 Adapterplaat voorbereiden
De adapterplaat is leverbaar met of zonder voorgeboorde
gaten.
Zie Afbeelding 3.3 voor een adapterplaat zonder voorge-
boorde gaten.

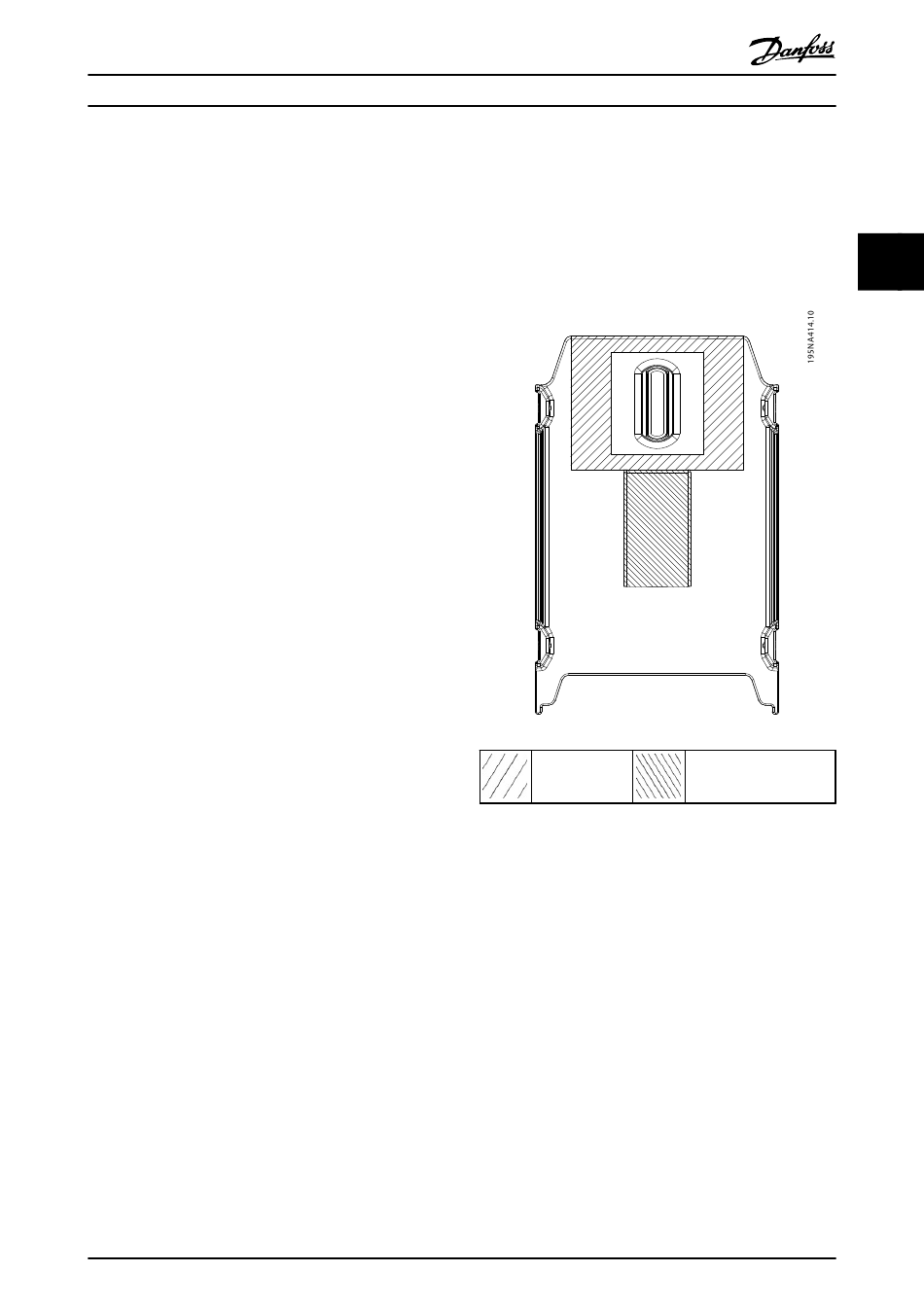

Afbeelding 3.3 Adapterplaat, hulpmiddel bij het boren van
gaten
Als de adapterplaat geen gaten heeft, boort u deze als
volgt:
•
•
•
Bij een adapterplaat met voorgeboorde gaten zijn geen
extra gaten vereist. Voorgeboorde gaten specifiek
afgestemd op FCM 106 motoren.
Danfoss A/S © Rev. 06/2014 Alle rechten voorbehouden.
Zone 1
Zone 2
4 gaten in zone 1, voor montage van de
adapterplaat op de motor (vereist)
1 gat in zone 2, voor een hijsoog (optioneel)
Houd rekening met verzonken schroeven
3
3
13
