6.
Monteer de rolborstelbehuizing op de behuizing
van de lagers van de messenkooi met 2
inbusbouten (⅜" x 1")
rolborstelbehuizing zo, dat de opening met
schroefdraad in de richting van de voorzijde van
het maaidek wijst.
Opmerking:
Controleer of de O-ring zich op de
juiste plaats in de rolborstelbehuizing bevindt.

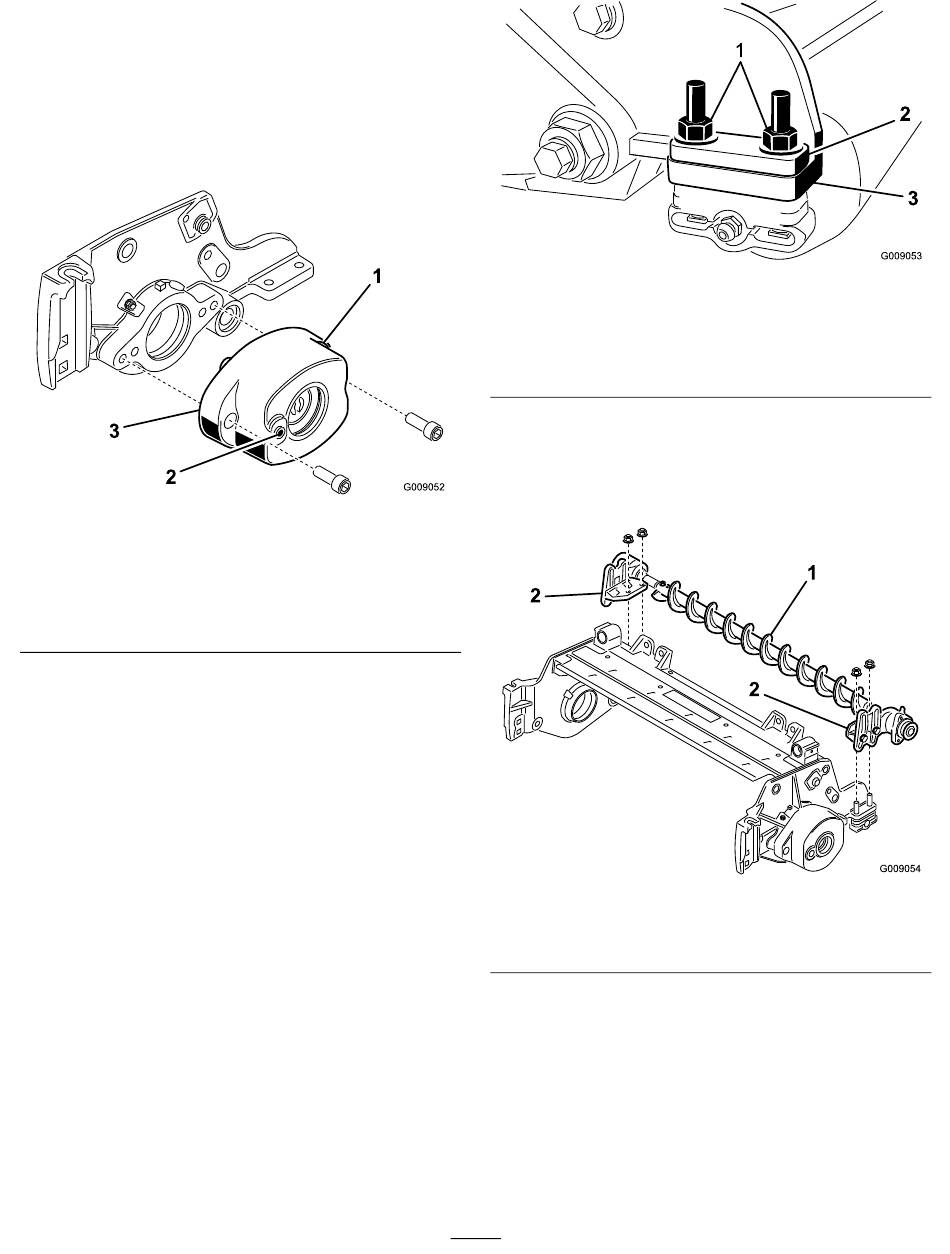

Figuur 6
1. Rolborstelbehuizing
2. Opening met schroefdraad
in behuizing
7.
Verwijder de 2 flensborgmoeren waarmee
de rolbeugels aan de zijplaten zijn bevestigd
(Figuur
7).
Opmerking:
Verwijder de bouten niet.
Verwijder ook eventuele afstandsstukken
van 6 mm die zich aan de bovenzijde van de
montageflens op de zijplaat bevinden.
(Figuur
6). Plaats de
g009052
3. Gele O-ring (model 03668)
Zwarte O-ring (model
03688)
1. Verwijder de moeren
waarmee de uiteinden van
de rol zijn bevestigd
2. Afstandsstuk van 6 mm
8.
Plaats de montagebeugels van de rolborstel op
de bouten van de rolbeugel
de montagebeugels aan de zijplaten van het
maaidek met de moeren die u eerder hebt
verwijderd.
1. Rolborstel
Belangrijk:
De montagebeugels van de
rolborstel moeten direct op het bovenste
oppervlak van de montageflens op de
zijplaat van het maaidek. Plaats geen
afstandsstukken tussen de montagebeugels
van de rolbeugel en de montageflenzen van
de zijplaat. Plaats extra afstandsstukken
van 6 mm aan de bovenzijde van de
montagebeugel van de rolborstel
5
Figuur 7
3. Montageflens van zijplaat
(Figuur
8). Bevestig
Figuur 8
2. Montagebeugel van de
rolborstel
(Figuur
g009053
g009054
9).
