15.
Draai de twee bouten los waarmee de
lagerbehuizingen van de rolborstels aan de
montagebeugel zijn bevestigd
Figuur
13).
1. Draai deze bouten los
1. Draai deze bouten los
16.
Plaats de rolborstel zo dat deze licht contact
maakt met (oftewel rust op) de achterborstel
(Figuur
14).
Belangrijk:
De schacht van de rolborstel
mag geen contact maken met de zijplaat van
het maaidek.
Belangrijk:
Als de borstel zwaar op de rol
drukt, slijt de borstel sneller.

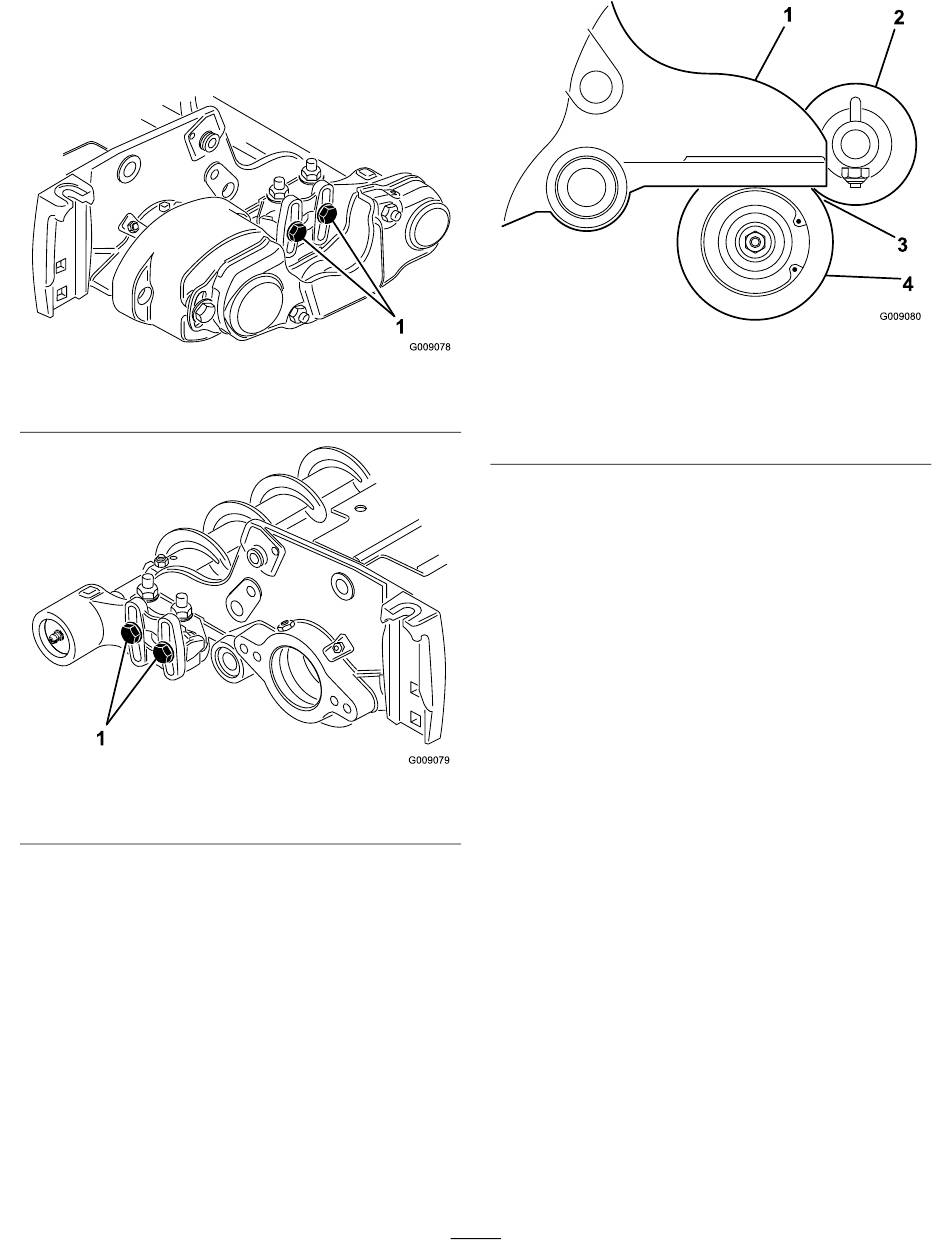

(Figuur 12
Figuur 12
Figuur 13
en
g009078
1. Zijplaat
2. Rolborstel
3. Licht contact
Opmerking:
moet zich evenwijdig aan de achterborstel
bevinden.
Opmerking:
lagerbehuizing van de niet-aangedreven
rolborstel moet hetzelfde zijn als de
lagerbehuizing van de aangedreven kant.
17.
Draai de twee bouten vast waarmee de
lagerbehuizingen van de rolborstels aan de
montagebeugel zijn bevestigd.
18.
Breng blauwe Loctite 242 aan op de borstbout
(Figuur
behuizing van de rolborstel met de borstbout.
g009079
(Figuur
van 20-25 N·m.
Opmerking:
tegen de behuizing klemmen.
19.
Plaats het afstandsstuk op de schacht in de
lagerbehuizing
20.
Steek de aandrijfpoelie in het afstandsstuk en op
de aandrijfschacht
van de poelie in de sleuf in de aandrijfas zitten.
21.
Bevestig de poelie en het afstandsstuk aan
de aandrijfschacht met een flenskopbout van
⅜" x 2"
een torsie van 47-54 N·m.
Belangrijk:
vastgedraaid, zal de bout losraken.
7
Figuur 14
4. Achterrol
5. Zorg ervoor dat hier
genoeg ruimte is.
De schacht van de rolborstel
De oriëntatie van de
11). Bevestig de borstelplaat aan de
11). Draai de bout vast met een torsie
De borstbout mag de plaat niet
(Figuur
15).
(Figuur
15). Zorg dat de lipjes
(Figuur
15). Draai de bout vast met
Als de bout niet goed is
g009080
