Maaihoogte Instellen Bij Een Zwevend Maaidek - Toro 03752 Gebruikershandleiding
Maaidekken met 5, 7 en 11 messen
Inhoudsopgave
Maaihoogte instellen bij een
zwevend maaidek
Contact tussen snijplaat en messenkooi
afstellen
U moet het contact tussen de snijplaat en de messenkooi
bij alle maaidekken afstellen. Zie Contact tussen snijplaat
en messenkooi afstellen, blz. 10.
Achterroller horizontaal stellen t.o.v. de
messenkooi
1. Start de motor en laat de maaidekken neer op een vlak
oppervlak, zoals een stuk triplex met een dikte van 1,9
of 2,5 cm (en een oppervlak van minstens 51 x 76 cm).
Zet de motor af en verwijder het sleuteltje uit het
contact. Zet de maaidekken in de vaste stand door de
contramoer op de vergrendelpen los te draaien
(Fig. 14) en de pen in het gat in de draaiarm te
schroeven (Fig. 15). Draai de moer vast om de
vergrendeling te borgen. Hef de voorrollers op zodat
zij geen contact met het vlak oppervlak maken.
1
2

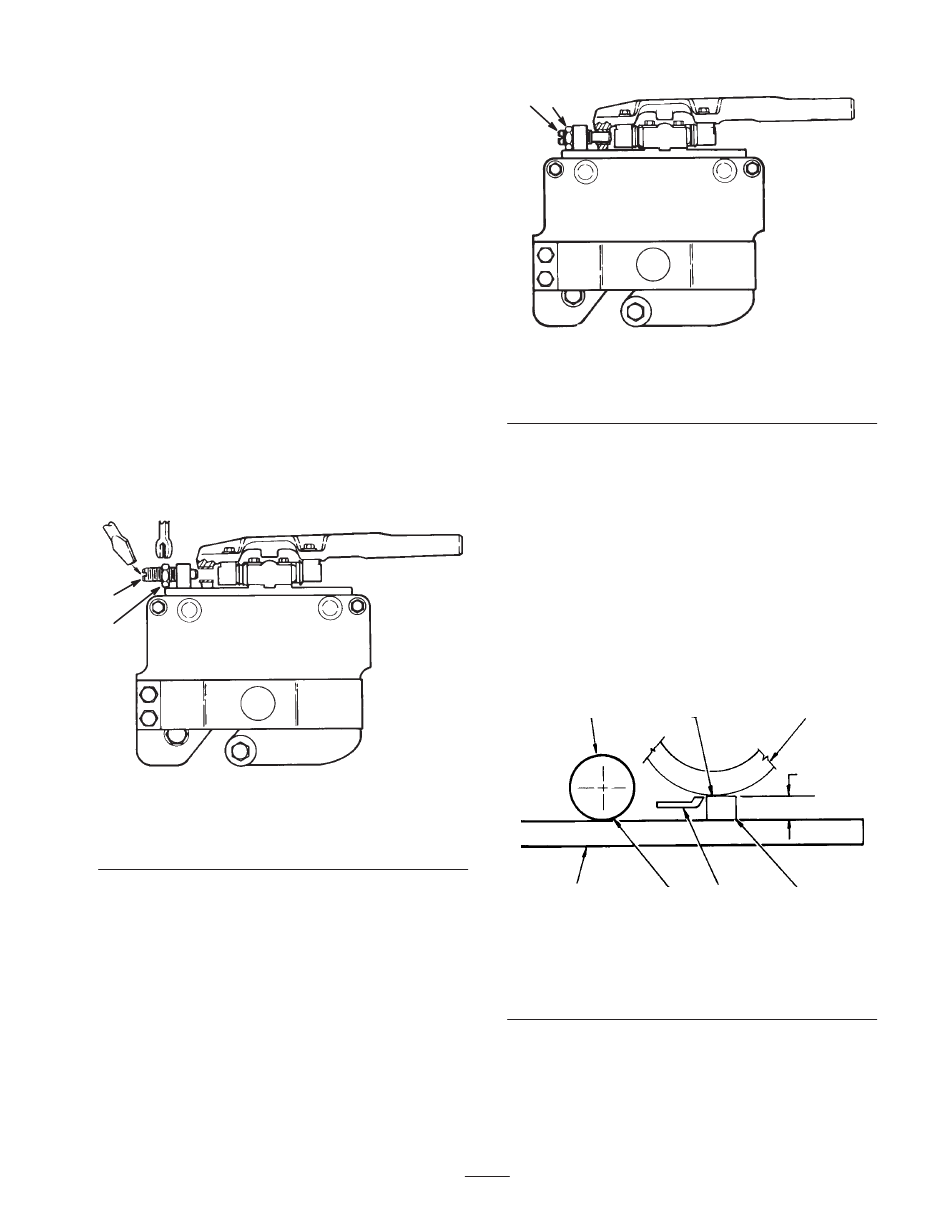

Figuur 14
Maaidek in Zweefstand
1. Vergrendelpen
2. Steek een staaf met een lengte van 70 cm (Fig. 16), die
ongeveer 9,5 mm dikker dan de gewenste maaihoogte
is, onder de messenkooi en omhoog tegen de snijrand
van de messenkooi (Fig. 16). De messenkooi (niet de
snijplaat) moet over zijn volle lengte contact maken
met de staaf.
Opmerking: Een staaf die 9,5 mm dikker dan de
maaihoogte is, geeft de snijplaat de juiste stand
(achterkant staat "omhoog") die is vereist voor
uitstekende prestaties bij een lage maaistand.
2. Contramoer
11
1
2
Figuur 15
Maaidek in vaste stand
1. Vergrendelpen
3. Draai de contramoeren van de achterroller en de
stelknoppen los en druk de roller tegen het vlakke
oppervlak. Hierbij moet de messenkooi contact maken
met de staaf en de achterroller die op het vlakke
oppervlak rust. De messenkooi en de achterroller
moeten over de gehele lengte contact maken. Draai de
stelknoppen van de achterroller en de contramoeren
vast. Controleer nogmaals of de roller en de
messenkooi contact maken nadat u de contramoeren
hebt vastgedraaid. U doet dit door te proberen of u een
stuk papier tussen de roller en het vlakke oppervlak
kunt schuiven.
CONTACT OVER VOLLE LENGTE BIJ "A" EN "B"
TUSSEN ACHTERROLLER EN MESSENKOOI
"B"
ACHTERROL
"A"
REF. VLAK OPPERVLAK
(2,5 CM x 51 CM x 76 CM VLAK
MATERIAAL AANBEVOLEN)
Figuur 16
Achterroller horizontaal stellen t.o.v. de messenkooi
4. De achterroller staat nu horizontaal t.o.v. de messenkooi.
2. Contramoer
MESSEN
KOOI
MAAIHOOGTE+
9,5 mm
SNIJPLAAT
STAAF
