9. Plaats de Woodruff-spie op het uiteinde van de as van
de messenkooi voor de aandrijfkast en monteer de
aangedreven poelie op de as.
10. Controleer of de sleuf in de ring van de poelie op een
lijn staat met de rolpen in de poelie en monteer de
ring, de getande ring en de tapbout van de messenkooi
(Fig. 31). Smeer bij de montage een borgmiddel van
goede kwaliteit op de tapbout van de messenkooi.
Draai de tapbout vast met een torsie van 61–75 Nm.
11. Monteer de afstelinrichtingen van de messenkooi op
beide zijplaten. Monteer de rolpennen voordat u de
bevestigingen vastzet.
12. Monteer de snijbalk/snijplaat.
13. Monteer de voor- en achterrollers of de ski's.
14. Stel het contact tussen de snijplaat en de messenkooi
af; zie Contact tussen snijplaat en messenkooi
afstellen, blz. 10. Stel de maaihoogte in; zie
Maaihoogte instellen, blz. 11.

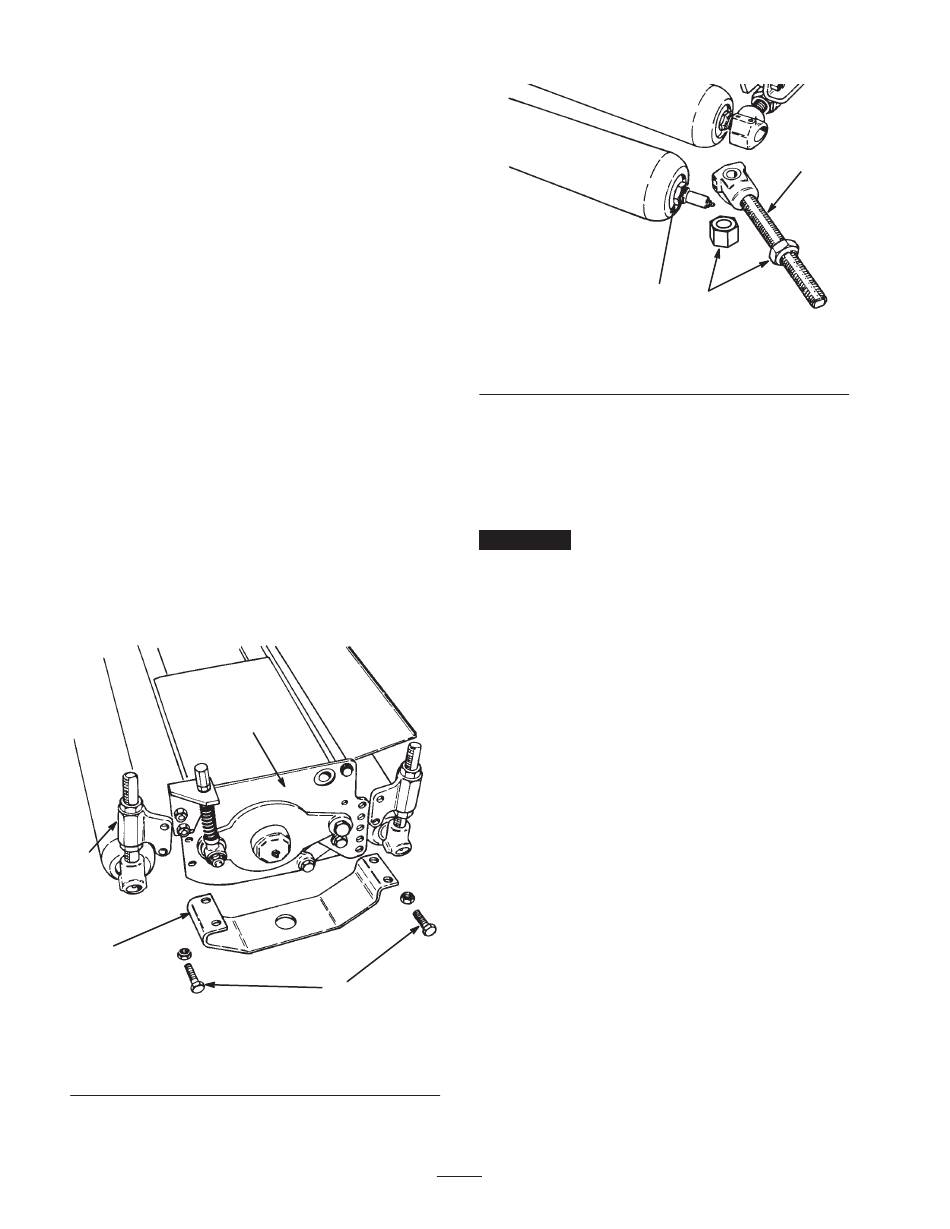

De roller verwijderen
De rollers kunnen als volgt worden verwijderd:
1. Verwijder de bevestigingen waarmee de beschermkap
en de behuizing van de afstelling van de roller zijn
bevestigd aan de zijplaat (Fig. 33), of draai de
bovenste conische moer los en laat de draadstang uit
de behuizing van de afstelling vallen (Fig. 34).
3
2
1
Figuur 33
1. Beschermkap
2. Behuizing van afstelling
van roller
4
3. Zijplaat
4. Bevestigingen
20
3
Figuur 34
1. Conische moer
2. Stang met kraag
2. De draadstang met kraag kan van de roller worden
verwijderd door deze aan beide uiteinden van de as te
schuiven (Fig. 34).
De roller monteren
Belangrijk
Als u een nieuwe roller op het maaidek
monteert, moet u de roller zodanig monteren dat de
borgmoer van de as van de roller aan de rechterkant van
het maaidek zit (Fig. 34) (gezien vanuit de positie van de
bestuurder). Dit voorkomt dat de borgmoer tijdens het
maaien losraakt.
2
1
3. Flex-borgmoer
