Koud water
CV-
installatie
Elek-
trische
Bijstook-
verwar-
ming
Omschakelklep
Verwarming/
boilerlading
3
Condensor
Expansie-
ventiel
Verdamper
4
Pekelpomp
Warmtebron

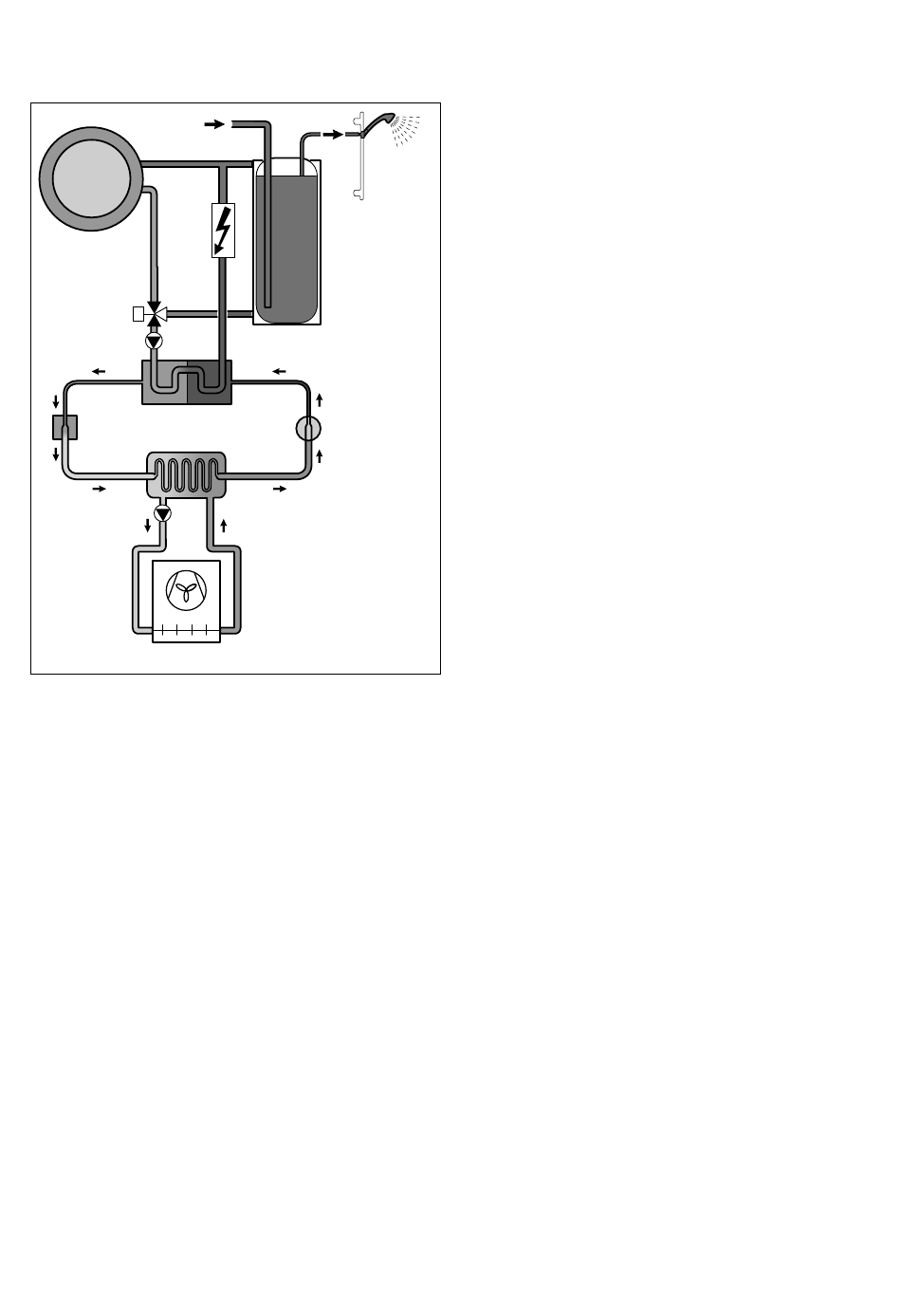

Afb. 3.4 Werkwijze van de warmtepomp
Via de verdamper (1) is het koelmiddelcircuit aan de
warmtebron gekoppeld en neemt de warmte-energie
ervan op. Daarbij verandert de aggregaattoestand van
het koelmiddel, het verdampt. Via de condensor (3) is
het koelmiddelcircuit met de CV-installatie verbonden,
waaraan het de warmte-energie opnieuw afgeeft. Daar-
bij wordt het koelmiddel weer vloeibaar, het conden-
seert.
Omdat warmte-energie slechts door een lichaam met
hogere temperatuur op een lichaam met lagere tempe-
ratuur kan overgaan, moet het koelmiddel in de verdam-
per een lagere temperatuur dan de warmtebron hebben.
Daarentegen moet de temperatuur van het koelmiddel
in de condensor hoger zijn dat deze van het verwar-
mingswater om de warmte-energie daar te kunnen afge-
ven.
Deze verschillende temperaturen worden in het koelmid-
delcircuit via een compressor (2) en een expansieven-
tiel (4) gecreëerd, die zich tussen de verdamper en de
condensor bevinden. Het dampvormige koelmiddel
stroomt van de verdamper komend in de compressor en
wordt door de compressor verdicht. Hierbij stijgen de
druk en de temperatuur van de koelmiddeldamp sterk.
Na deze procedure stroomt het koelmiddel door de con-
densor, waarin het zijn warmte-energie door condensa-
tie aan het verwarmingswater afgeeft. Als vloeistof
Gebruiksaanwijzing geoTHERM plus 0020106303_01
Warm-
waterbereid
Boiler
Cv circuit
2
Koelmiddel-
Compressor
circuit
1
Brijncircuit
Systeemopbouw en systeemfuncties 3
stroomt het naar het expansieventiel, daarin ontspant
het zich sterk en verliest daarbij extreem aan druk en
temperatuur. Deze temperatuur is nu lager dan die van
het brijn dat door de verdamper stroomt. Het koelmid-
del kan daardoor in de verdamper nieuwe warmte-ener-
gie opnemen, waarbij het opnieuw verdampt en naar de
compressor stroomt. Het proces begint weer van voor
af aan.
Indien nodig kan via de geïntegreerde thermostaat de
elektrische hulpverwarming worden ingeschakeld. Het
vermogen van deze verwarming kan getrapt geredu-
ceerd worden.
De verdamper, de brijnpomp, buisleidingen in het brijn-
circuit en delen van het koelmiddelcircuit zijn binnenin
de warmtepomp (binneneenheid) tegen koude geïso-
leerd, opdat er geen condenswater kan ontstaan. Mocht
er toch eens in geringe mate condenswater ontstaan,
dan wordt dit water door de condensbak opgevangen.
De condensbak bevindt zich aan de binnenkant in het
onderste deel van de warmtepomp. Door de warmteont-
wikkeling binnenin de warmtepomp verdampt het con-
denswater in de condensbak. Geringe hoeveelheden
condenswater kunnen onder de warmtepomp afgeleid
worden. Kleine hoeveelheden condenswater vormen
daarom geen storing van de warmtepomp.
3.2.2 Automatische veiligheidsfuncties
Het warmtepompsysteem is in het automatische bedrijf
met talrijke automatische veiligheidsfuncties uitgerust
om een storingvrije werking te garanderen:
Vorstbeveiligingsfuncties
Het warmtepompsysteem is met twee vorstebeveiligings-
functies uitgerust. In het normale bedrijf garandeert het
warmtepompsysteem de standaard vorstbeveiliging voor
het systeem. Schakelt het warmtepompsysteem door
een fout permanent uit, garandeert de elektrische bij-
stookverwarming de noodvorstbeveiliging en maakt evt.
de noodmodus mogelijk.
Standaard vorstbeveiliging verwarming
Deze functie waarborgt in alle bedrijfsfuncties de vorst-
beveiliging van de CV-installatie.
Daalt de buitentemperatuur beneden een waarde van
3 °C, dan wordt automatisch voor elk CV-circuit de inge-
stelde verlagingstemperatuur ingesteld.
Standaard vorstbeveiliging boiler
Deze functie verhindert het bevriezen van de geïnte-
greerde boiler.
De functie wordt automatisch geactiveerd als de actuele
temperatuur van de boiler onder 10 °C daalt. De boiler(s)
word(t)en dan tot 15 °C opgewarmd. Deze functie is ook
in de modi „Uit" en „Auto" actief, onafhankelijk van tijds-
programma's.
9
