Hoofdstuk 8
Opmerkingen

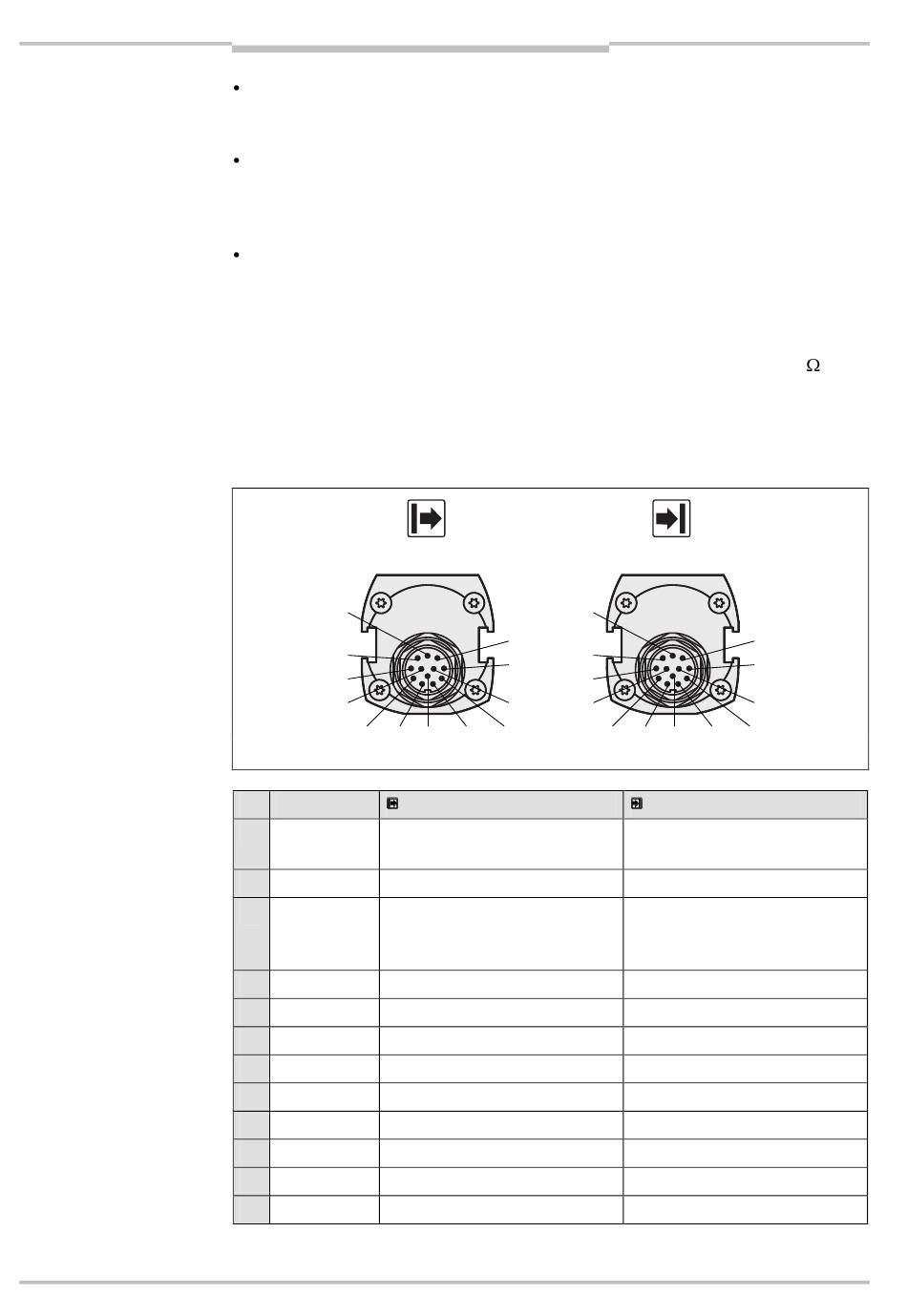

Afb. 52: Pin-toewijzing
systeemaansluiting
M4000 Area 60/80
M26 × 11 + FA
Tab. 33: Pin-toewijzing
systeemaansluiting
M4000 Area 60/80
M26 × 11 + FA
84
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Elektro-installatie
Gebruik voor de aansluiting van pin 9 en 10 slechts een twisted-pair kabel, bijv. de als
toebehoren verkrijgbare SICK-verbindingskabels (zie paragraaf 14.7 „Toebehoren" op
pagina 139).
Als u het veiligheids-schakelapparaat UE403 op de uitbreidingsaansluiting van de
M4000 gebruikt, dan mag u op de aansluitingen pin 9 en pin 10 (apparaat-
communicatie EFI) van de systeemaansluiting uitsluitend SICK sens:Control-apparaten
aansluiten.
Als u geen UE403 noch een sens:Control-apparaat op de systeemaansluiting pin 9 en
pin 10 (apparaatcommunicatie EFI) gebruikt, adviseren wij u – in het bijzonder bij
gebruikmaking van de combinatie M4000 Advanced c.q. M4000 Advanced A/P met het
schakelapparaat UE403 op de uitbreidingsaansluiting – ter verbetering van de EMC-
eigenschappen de aansluitingen pin 9 en pin 10 (apparaatcommunicatie EFI) van de
systeemaansluiting in de schakelkast af te sluiten met een weerstand van 182
artikelnr. 2027227). Als alternatief adviseren wij om een aansluitkabel te gebruiken
waarbij pin 9 en 10 niet bezet zijn. (zie paragraaf 14.7 „Toebehoren" op pagina 139).
8.1.2
M4000 Area 60/80
FA
8
7
11
6
5
Pin Aderkleur
Zender
1
Bruin
Ingang 24 V DC
(spanningstoevoer)
2
Blauw
0 V DC (voedingsspanning)
3
Grijs
Testingang:
0 V: externe test actief
24 V: externe test inactief
4
Roze
Gereserveerd
5
Rood
Gereserveerd
6
Geel
Gereserveerd
7
Wit
Gereserveerd
8
Rood/blauw
Gereserveerd
9
Zwart
Apparaatcommunicatie (EFI
10 Paars
Apparaatcommunicatie (EFI
11 Grijs/roze
Gereserveerd
FA Groen
Functie-aarde
FA
1
8
2
7
11
9
10
4
3
)
A
)
B
Bedieningshandleiding
M4000 Adv., Adv. A/P, Area
1
2
9
6
5
10
4
3
Ontvanger
Ingang 24 V DC
(spanningstoevoer)
0 V DC (voedingsspanning)
OSSD1 (schakeluitgang 1)
OSSD2 (schakeluitgang 2)
Resetten/herstart
Relaiscontrole (EDM)
Melduitgang (ADO)
reset nodig
Apparaatcommunicatie (EFI
Apparaatcommunicatie (EFI
Gereserveerd
Functie-aarde
8010803/YT72/2016-02-19
Wijzigingen en correcties voorbehouden
(SICK-
)
A
)
B
