Ingebruikname
Met de ontvanger van de M4000 Advanced met ingebouwd laserafstelhulpmiddel
worden twee zelfklevende afstelsjablonen meegeleverd (één sjabloon voor de
hoekspiegels en één voor de zender). Houd beide afstelsjablonen gereed. Kijk voor
meer informatie over de afstelsjablonen en een kopieervoorbeeld in het
bijvoegsel 15.3.
Zorg ervoor dat er geen sprake is van een gevaarlijke situatie in de installatie!
Zorg er voor dat de gevaarlijke situatie van de machine is uitgeschakeld en ook
uitgeschakeld blijft! De uitgangen van de meerstraals inloopbeveiliging mogen tijdens het
afstellen geen uitwerking op de machine hebben.
Zo stelt u de M4000 Advanced af met het ingebouwde laserafstelhulpmiddel:
Controleer met een waterpas, of de apparaten en eventueel ook de hoekspiegels
verticaal gemonteerd zijn.
Controleer of de volgenden punten dezelfde afstand tot de grond hebben:
– eerste straal van de zender
– eerste straal van de ontvanger
– bij gebruikmaking van hoekspiegels: middelpunt spiegel van het eerste spiegelvlak
Draai de klemschroeven los, waarmee de meerstraals inloopbeveiliging is vastgemaakt.

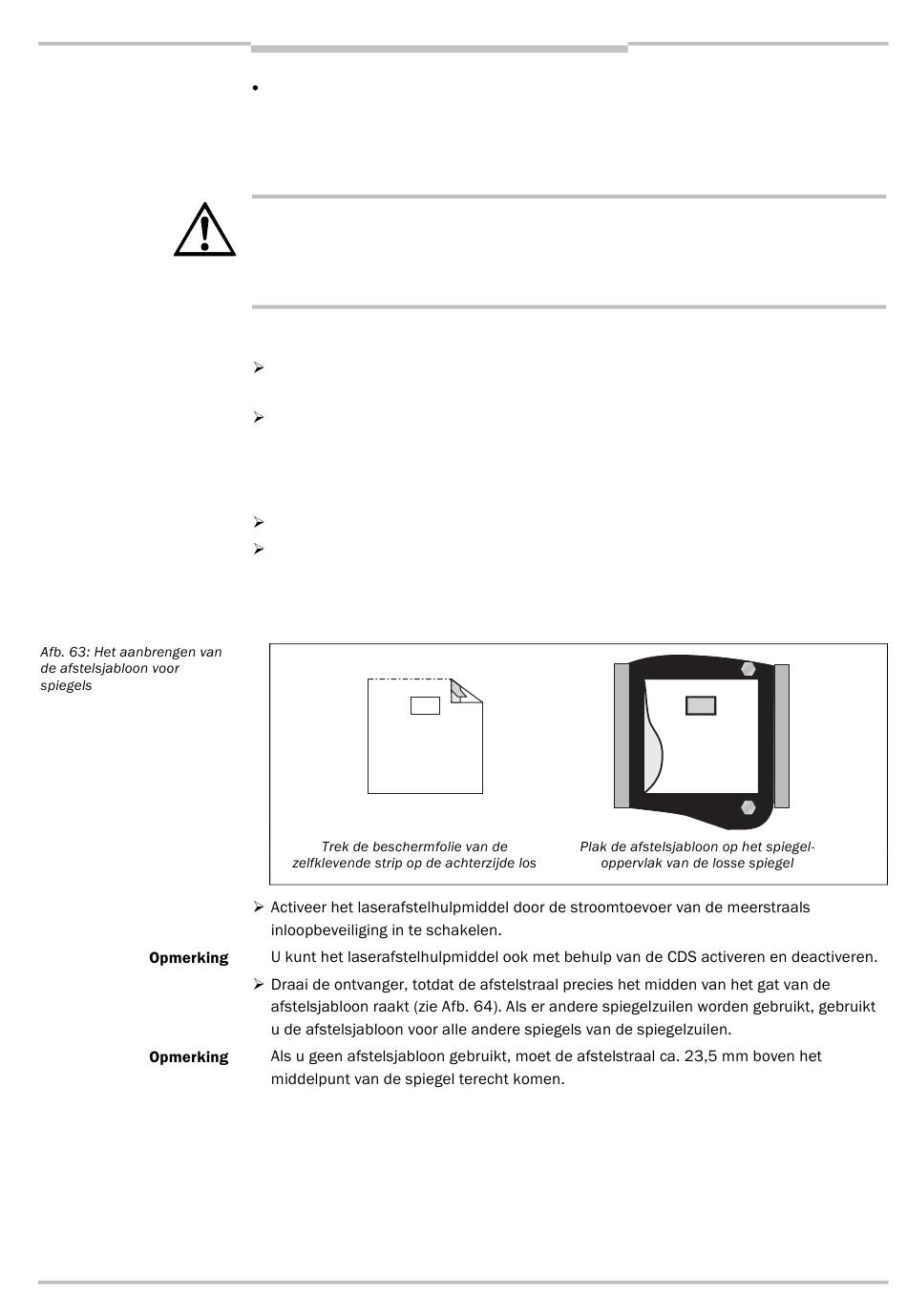

Plak de afstelsjabloon voor spiegels op de losse spiegel van de spiegelzuil, die gebruikt
wordt voor het afbuigen van de af te stellen straal. Als u aan de hand van deze
instructie begint met het afstellen van de eerste straal, dan is dit de onderste spiegel
van de spiegelzuil (zie Afb. 64).
