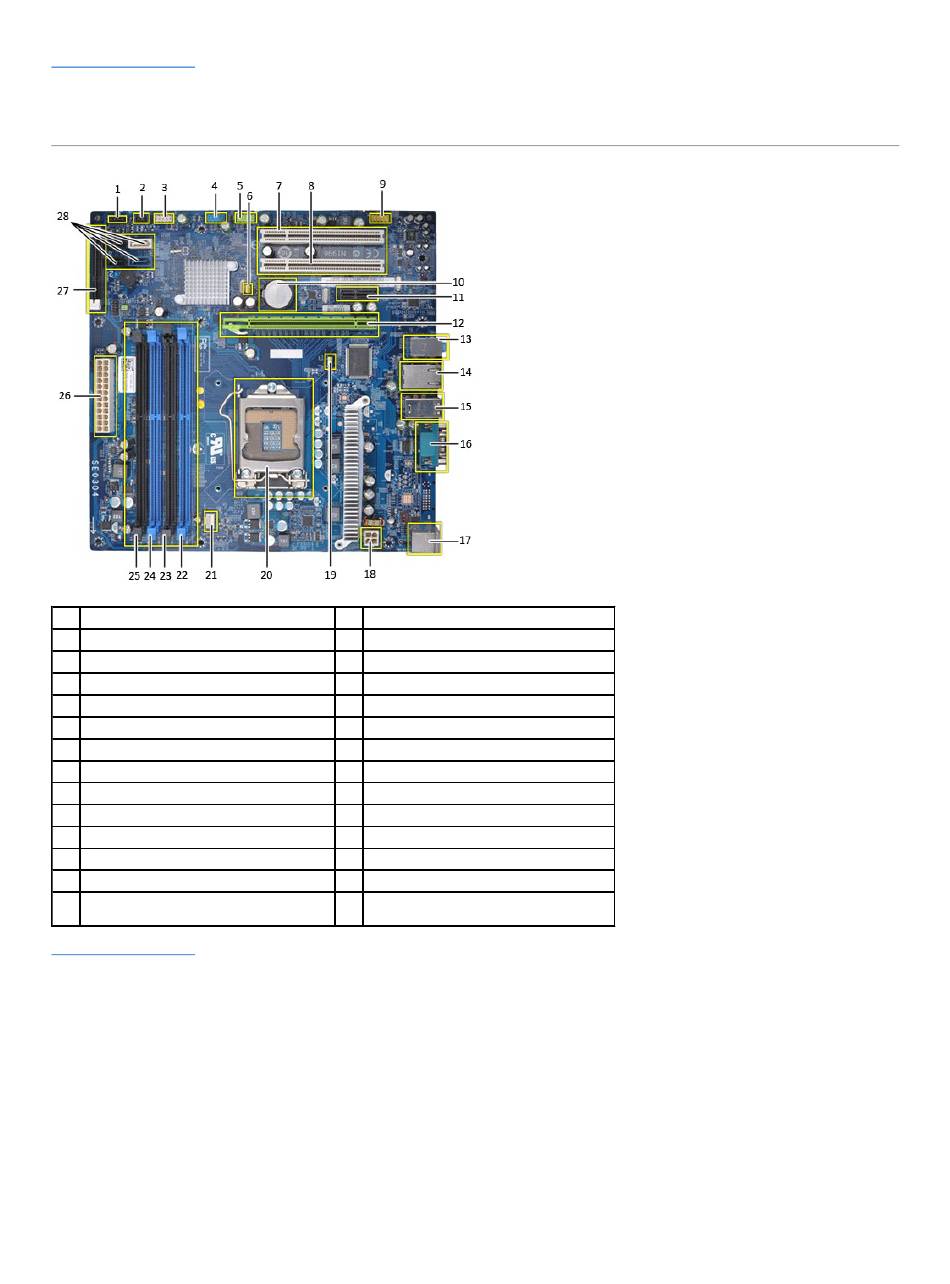

Lay-out van het moederbord
Onderhoudshandleiding voor de Dell Precision™ Workstation T1500
1
aansluiting voorzijde I/O-paneel
3
USB2-aansluiting (van voorzijde I/O-paneel)
5
USB3-aansluiting moederbord
7
PCI-aansluiting (PCI1)
9
audio-aansluiting voorzijde
11
PCI Express x1-connector (PCIE_x1)
13
audio-aansluiting
15
USB-aansluitingen (4)
17
PS/2 muis- en toetsenbordaansluitingen
19
jumper voor wissen van wachtwoord (PSWD)
21
voedingsaansluiting ventilator
23
geheugensleuf (DIMM2)
25
geheugensleuf (DIMM4)
27
NVRAM-sleuf
Terug naar inhoudsopgave
2
SPDIF out-aansluiting
4
USB1-aansluiting (van voorzijde I/O-paneel)
6
jumper voor wissen van CMOS (RTCRST)
8
PCI-aansluiting (PCI2)
10
CMOS-batterij
12
PCI Express x16-connector (PCIE_x16)
14
netwerkaansluiting en USB-aansluitingen (2)
16
seriële poort
18
voedingsaansluiting (PWR2)
20
processorhouder
22
geheugensleuf (DIMM1)
24
geheugensleuf (DIMM3)
26
primaire voedingsaansluiting (PWR1)
aansluiting seriële ATA-vaste schijf
28
(SATA1,SATA2,SATA3,SATA4)
