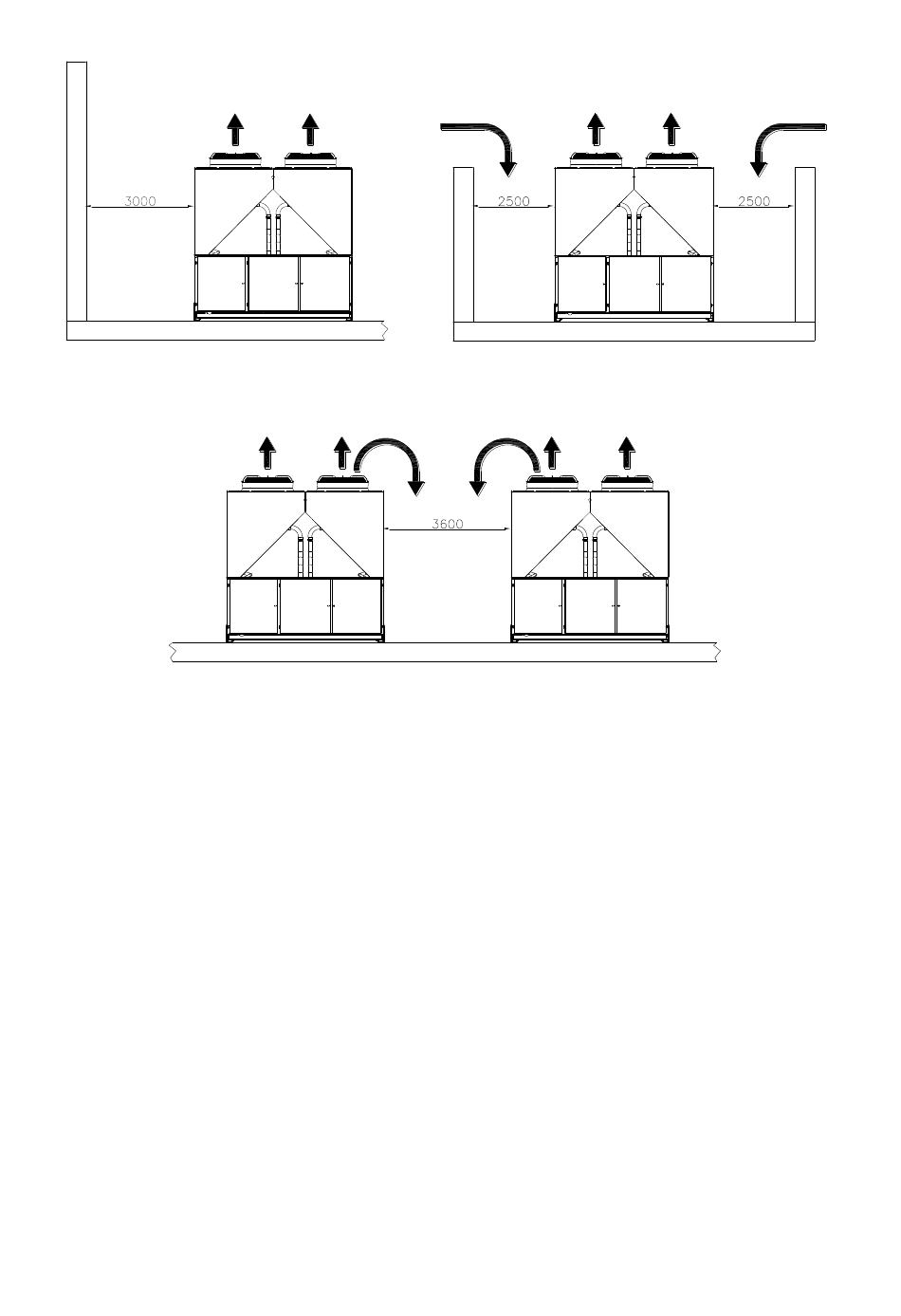

Afbeelding 5 - Minimum aanbevolen afstanden voor installatie
De afstanden in de voorgaande afbeeldingen zijn geen garantie voor een goede installatie; specifieke omstandigheden
(bijv. venturi-effect door wind, heel hoge gebouwen, enz.) kunnen de lucht doen recirculeren en zodoende prestaties van
de unit beïnvloeden. De installateur moet ervoor zorgen dat de condensor van de unit onder alle omstandigheden
voldoende verse lucht krijgt
Akoestische bescherming
Wanneer speciale aandacht vereist is voor wat betreft het geluidsniveau, moet de machine zorgvuldig van de basis
worden geïsoleerd met trillingsdempende elementen (optie). Op de wateraansluitingen moeten tevens soepele
koppelstukken worden gemonteerd.
Waterleiding
Beperk zo veel mogelijk het aantal bochten en verticale veranderingen van richting in de leiding. Zodoende kunt u de
installatiekosten aanzienlijk verlagen en levert het systeem betere prestaties.
Het watersysteem moet uitgerust zijn met:
1 Een trillingsdempend onderstel om de overdracht van trillingen op de onderliggende structuur te beperken.
2 Afsluitkranen om de machine bij servicewerkzaamheden te isoleren van het watersysteem.
3 Handbediende of automatische ontluchting op het hoogste punt van het systeem en een aftapkraan op het
laagste punt van het systeem. De verdamper noch het warmteterugwinningssysteem mogen op het hoogste punt
van het systeem staan.
4 Een voorziening om het watersysteem onder druk te houden (expansietank, enz.).
5 Aanduidingen van watertemperatuur en druk op de machine voor gebruik door de operator bij service en
onderhoud.
6 Een filter of voorziening om deeltjes uit het water te verwijderen voordat het in de pomp komt (neem contact op
met de fabrikant van de pomp voor het aanbevolen type filter om cavitatie te voorkomen). Een filter verlengt de
levensduur van de pomp en helpt het watersysteem in goede toestand te houden.
7 Op de inlaatwaterleiding van de machine moet ook een filter worden gemonteerd (bij de verdamper en het
warmteterugwinningssysteem - indien van toepassing). Het filter voorkomt dat vaste deeltjes terechtkomen in de
warmtewisselaar omdat zij hem kunnen beschadigen of zijn capaciteit kunnen doen afnemen.
