5 Installatie

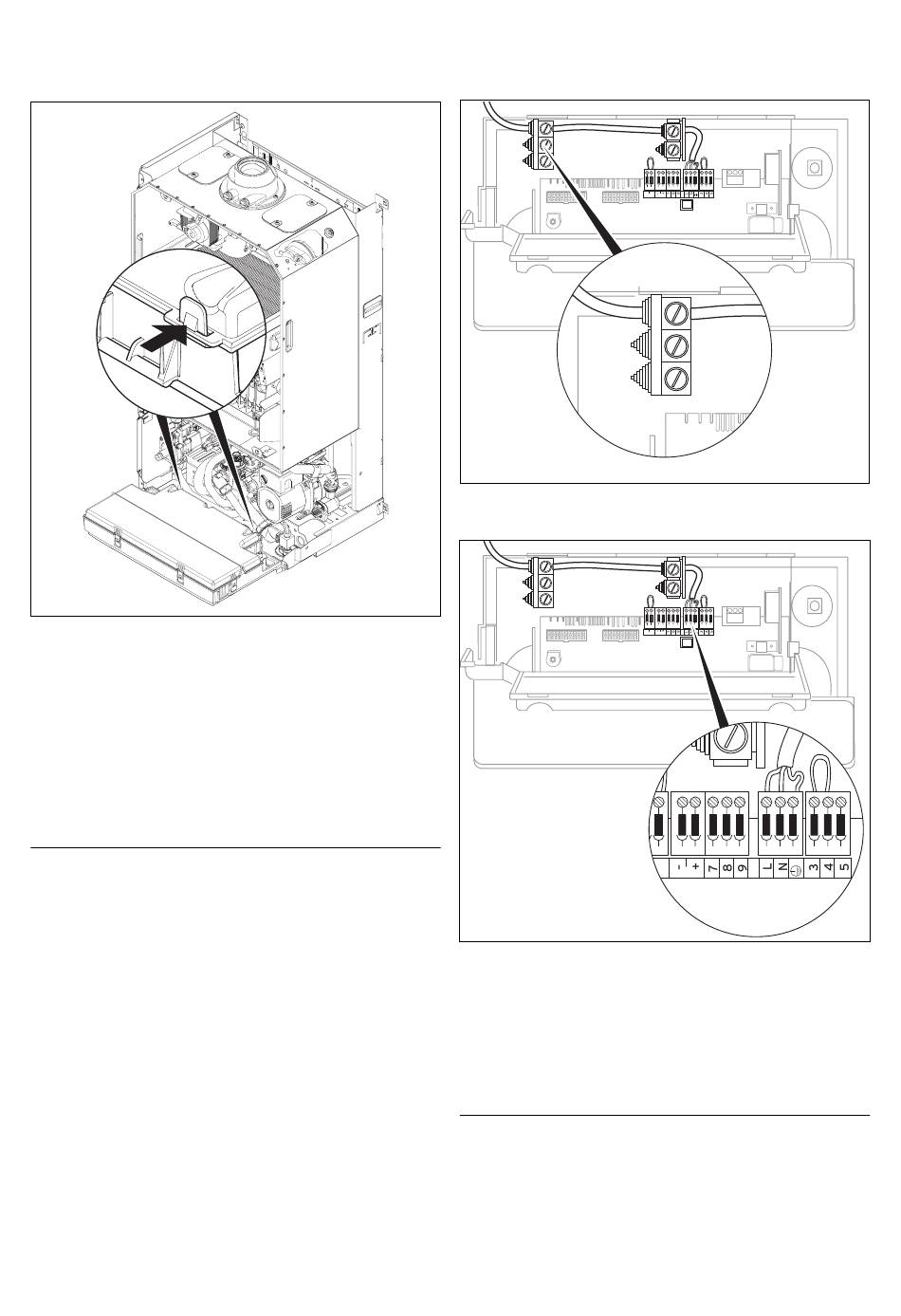

Afb. 5.10 Achterkant van de schakelkast openen (hier afge-
beeld: VC/VCW)
• Haak het achterste deksel van de elektronicabox uit
en klap het deksel omhoog.
• Voer de aansluitleidingen van de aan te sluiten com-
ponenten door de kabeldoorvoeren links aan de on-
derkant van het toestel.
• Voer vervolgens de aansluitleidingen door de kabel-
doorvoeren in de elektronicabox en maak de leidingen
op maat.
Aanwijzing!
h
Afbeelding 5.12 toont een voorbeeldbekabeling.
20
Afb. 5.11 Kabelgeleiding voor de hoofdstroomvoorziening
Afb. 5.12 Voorbeeld voor kabelgeleiding en aansluiting van de
hoofdstroomvoorziening
• Verwijder ca. 2 - 3 cm mantel van de aansluitleiding en
strip de isolatie van de aders.
• Sluit de aansluitkabels overeenkomstig de handleidin-
gen van de toestellen aan op de telkens daarvoor be-
stemde schroefklemmen op de elektronica.
a
Attentie!
Gevaar voor vernietiging van de elektronica!
Sluit op de klemmen 7, 8, 9 geen netspanning
aan!
Installatie- en onderhoudshandleiding thermoCOMPACT 0020055064_01
BUS 24V
230V
