6 Inbedrijfstelling
6.1.4
Automatische buislengteaanpassing (ARA)
Alle thermoCOMPACT-toestellen passen hun vermogen
automatisch aan de lengte van de verbrandingsluchttoe-
voer/rookgasafvoer aan. De gehele lengte van de ver-
brandingsluchttoevoer/rookgasafvoer wordt automa-
tisch door het toestel herkend om een efficiënte ver-
branding volgens de norm te garanderen.
De test- en meetcyclus voor het bepalen van de gehele
buislengte van de verbrandingsluchttoevoer/rookgasaf-
voer kan max. 4 minuten duren en mag NIET worden on-
derbroken. Deze automatische buislengteaanpassing
wordt automatisch uitgevoerd bij
- de eerste inbedrijfstelling
- een reset
- na afkoppeling en opnieuw aanleggen van netspan-
ning
Eerst moet het deksel van de onderdrukkamer worden
gesloten. Tijdens een automatische buislengteaanpas-
sing verschijnt op het display van de bedieningseenheid
de status S.99; tevens knipperen de volgende symbolen:
en
a
Attentie!
Gevaar voor defecten.
Na het vullen van het systeem, maar VOOR
resp. TIJDENS de eigenlijke inbedrijfstelling van
het systeem, moet het volgende gegarandeerd
zijn:
- het deksel van de onderdrukkamer is gesloten
- het gesloten verbrandingsluchttoevoer-/rook-
gasafvoersysteem is volledig gemonteerd.
- de automatische test- en meetcyclus mag
NIET worden onderbroken;
6.2
Gasinstelling controleren
6.2.1
Instelling in de fabriek
a
Attentie!
Vergelijk vóór inbedrijfstelling van het toestel
de gegevens m.b.t. de ingestelde gassoort op
het typeplaatje met de gassoort ter plaatse.
6.2.2 Aansluitdruk controleren (gasvoordruk)
Ga voor de controle van de aansluitdruk als volgt te
werk (zie afb. 6.4):
• Neem de toestelmantel weg.
• Klap de schakelkast naar voren.
• Sluit de gaskraan van het toestel.
• Draai de meetnippelschroef op de onderste drukmeet-
nippel van het gasblok (1) los.
• Sluit een digitale manometer of U-manometer aan (2).
• Open de gaskraan van het toestel.
• Stel het toestel in werking (vollastmodus, P.1).
• Meet de aansluitdruk.
26
1
2

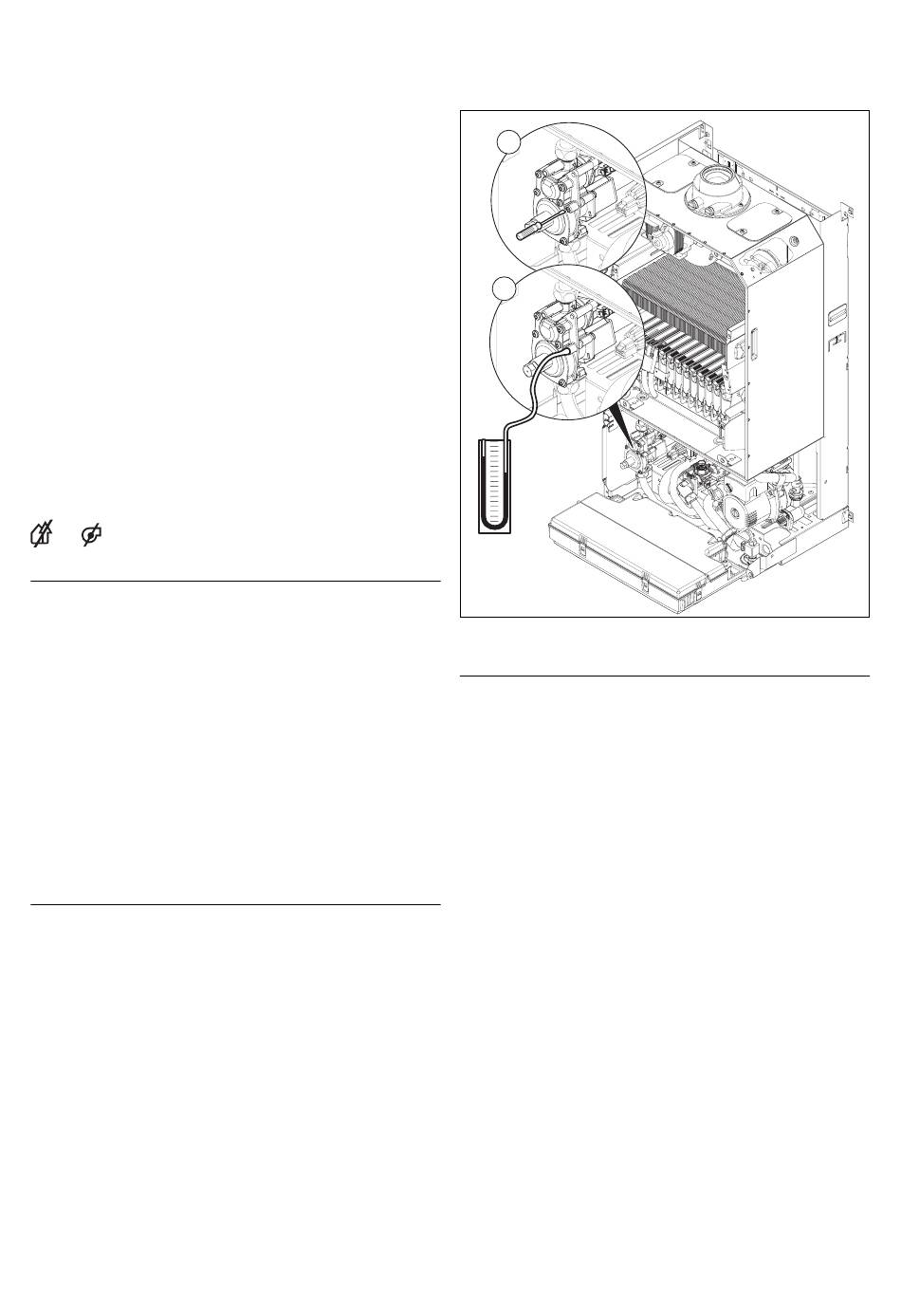

Afb. 6.4 aansluitdruk controleren (hier afgebeeld: VC/VCW)
Attentie!
a
De aansluitdruk moet binnen de volgende gren-
zen liggen:
20 - 30 mbar, aardgas 2L (G25)
25 - 35 mbar, vloeibaar gas 3P (G31), alleen
voor VC en VCW.
Ligt de hoogste druk boven de aangegeven bo-
vengrens, dan kan er overbelasting bij de wer-
king van het toestel ontstaan. Voer nooit zelf
instellingen uit en stel het CV-toestel nooit in
werking!
Ligt de gasvoordruk (aansluitdruk) buiten de bovenge-
noemde bereiken en kunt u de storing niet verhelpen,
neem dan contact op met het energiebedrijf en handel
als volgt:
• Stel het toestel buiten werking.
• Sluit de gaskraan van het toestel.
• Verwijder de manometer en schroef de meetnippel-
schroef weer vast.
• Controleer of de meetnippelschroef goed vast zit.
• Klap de schakelkast tegen het toestel.
• Breng de toestelmantel weer aan.
U mag het toestel niet opnieuw in gebruik nemen!
Installatie- en onderhoudshandleiding thermoCOMPACT 0020055064_01
