6.2.5 Gasinstelwaarden en verhelpen van storingen
Gasfamilie
Grootste warmtebelas-
Aardgas 2L (G25)
Propaan (G31)
Tabel 6.1 Gasinsteltabel
Toesteltype
VC NL 255/4-7
VCW NL 255/4-7
CWK NL 245/4-5
Tabel 6.2 Inspuiters verdelerplaat
• Controleer of de juiste inspuiters correct gemonteerd
zijn (zie Ø-stempeling).
6.3
Controleren van de toestelfuncties
Voer na afsluiting van de installatie en de gasdrukcon-
trole een functiecontrole van het toestel uit voordat het
toestel in werking wordt gesteld en aan de gebruiker
wordt opgeleverd.
• Stel het toestel volgens de bijbehorende gebruiksaan-
wijzing in werking.
• Controleer de gastoevoerleiding, de CV-installatie en
de warmwaterleidingen op lekkages (zie afb. 6.10).
• Controleer de correcte installatie van de rookgasaf-
voer.
• Controleer ontsteking en gelijkmatig vlambeeld van de
brander.
• Controleer de werking van de CV-functie (zie hoofd-
stuk 6.3.1) en van de warmwaterbereiding (zie hoofd-
stuk 6.3.2 en 6.3.3).
• Breng de toestelmantel aan.
• Lever het toestel op aan de gebruiker.
De Vaillant thermoCOMPACT beschikt over statuscodes
die de operationele toestand van het toestel weergeven
op het display. Door op de toets "i" te drukken kunt u
aan de hand van deze statuscodes een functiecontrole
van de warmwater- en CV-functie uitvoeren.
Installatie- en onderhoudshandleiding thermoCOMPACT 0020055064_01
VC NL 255/4-7
VCW NL 255/4-7
Laagste warmtebelasting
ting (inspuitdruk in
(inspuitdruk in mbar)
mbar)
8,8
28,6
Aardgas 2L (G25)
25x7/110 1x7/120
25x7/110 1x7/120
25x7/110 1x7/120
Grootste warmtebelas-
ting (inspuitdruk in
mbar)
1,9
7,2
7,6

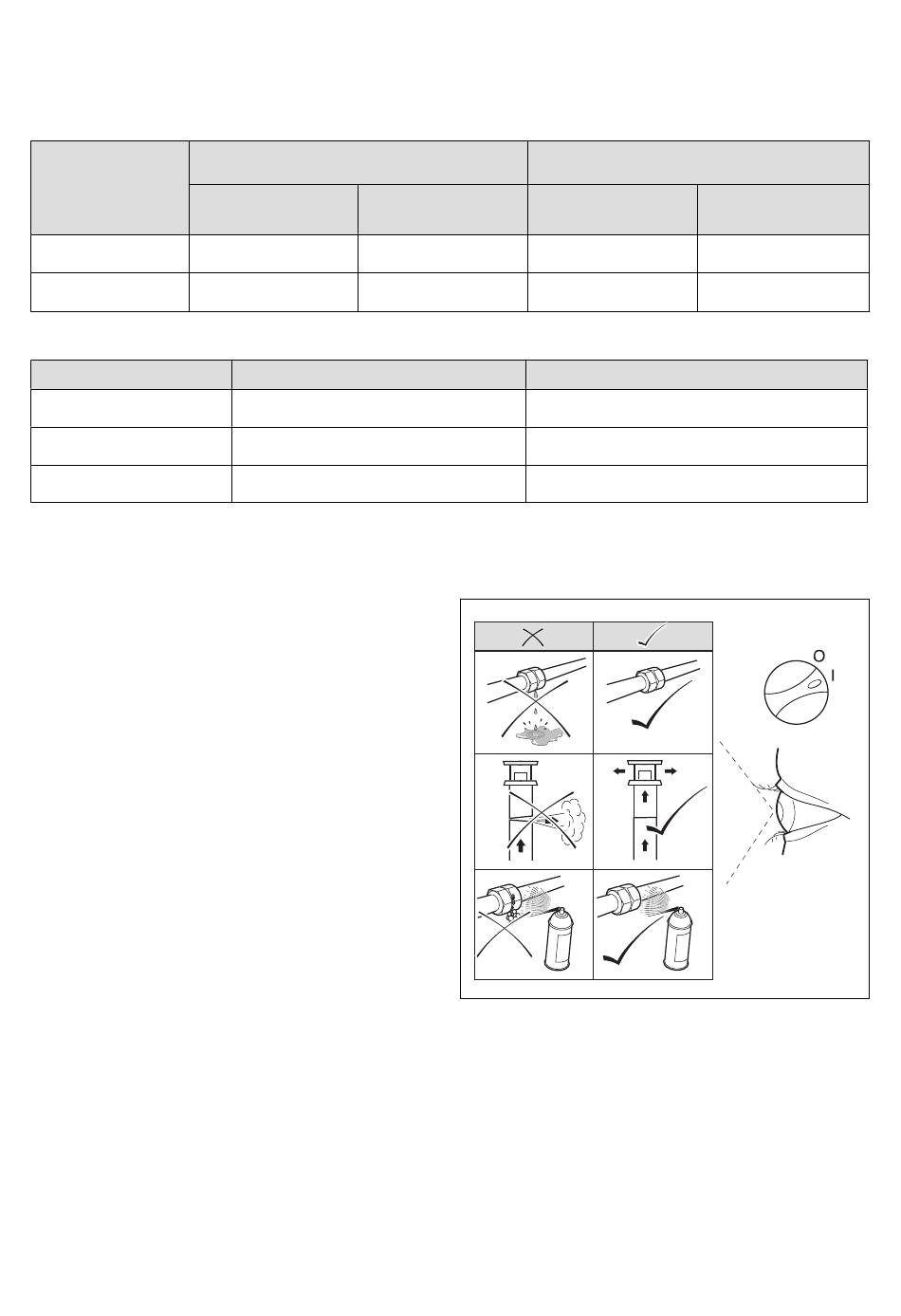

Afb. 6.10 Functiecontrole
Inbedrijfstelling 6
CWK NL 245/4-5
Laagste warmtebelasting
(inspuitdruk in mbar)
1,9
-
Propaan (G31)
26x7/57
26x7/57
-
-
29
