Inhoudsopgave

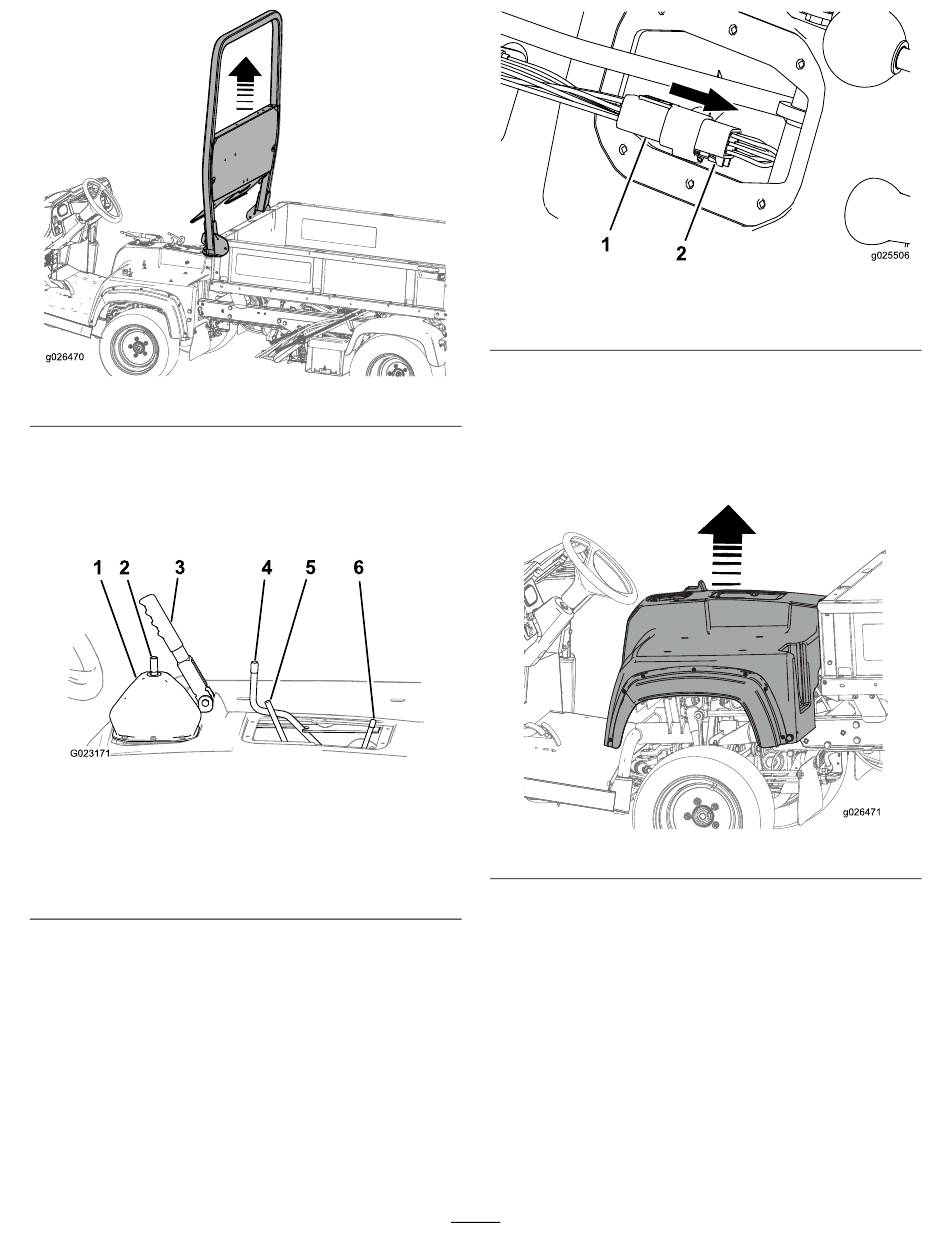

Figuur 10
Het stoelscherm verwijderen
Voor de Workman HDX:
1. Stel de parkeerrem in werking
Figuur 11
1. Kap van schakelhendel
2. Stang, schakelhendel
3. Parkeerrem
2. Zet de stang van de differentieelvergrendeling naar
voren en rechts om deze in de ingeschakelde stand te
borgen
(Figuur
11).
Voor de Workman HDX met automatische transmissie:
1. Koppel de connector van de schakelindicator los van
de kabelboom van het voertuig
(Figuur
11).
4. Stang, differentieelver-
grendeling
5. Stang, hydraulische
laadbaklift
6. Stang, hendel hoog/laag
bereik
(Figuur
12).
1
1. Connector van
schakelindicator
2. Til de centrale bedieningseenheid op en draai ze uit de
weg om toegang te krijgen tot de draagveren.
Beide machines:
Til het stoelscherm op en neem het van de machine
13).
Voor de Workman HDX met automatische transmissie:
Verwijder de bouten waarmee de hefklep is bevestigd aan de
houder van het bedieningspaneel en de moeren en bouten
waarmee de houder van het bedieningspaneel aan de machine
is bevestigd
(Figuur
14).
7
2
Figuur 12
2. Kabelboom van het
voertuig
g0264 71
Figuur 13
g025506
(Figuur
