8 Inbedrijfstelling
A1P
A1P
A-B-C
A-B-C
1
2
3
1

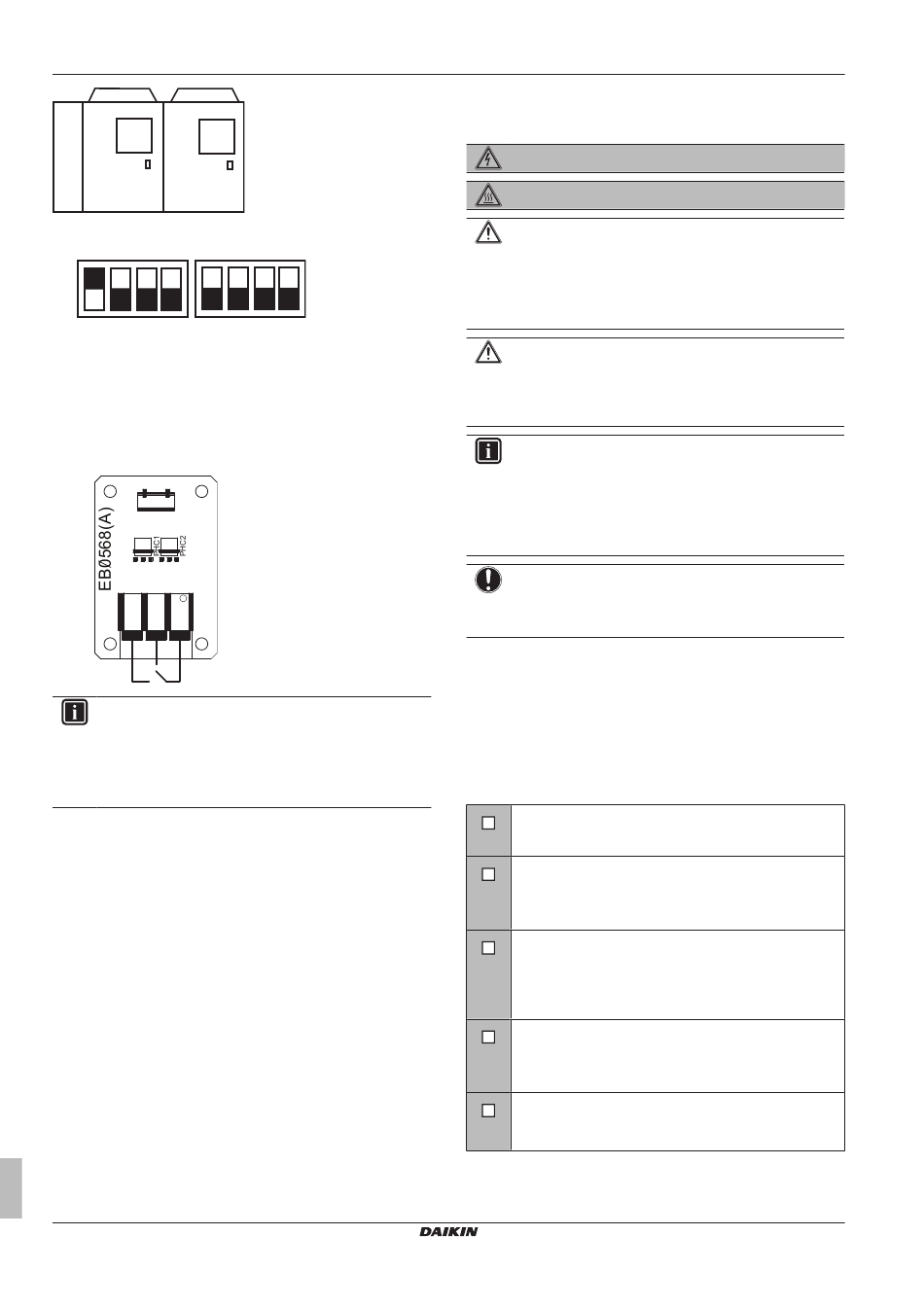

Hydrobox
2
Master-unit (linkerunit)
3
Slave-unit (rechterunit) bij multi-systeem
ON
OFF
1
2
3
4
1
DS1
1 Stel DS1 op de A1P-printplaat van de master-buitenunit in op
ON.
2 Houd BS5 minstens 5 seconden ingedrukt om de communicatie
van de module te herinitialiseren.
▪ Koelen: spanningsvrij contact tussen klem A en C is open
▪ Verwarmen: spanningsvrij contact tussen klem A en C is
gesloten
X1A
1
R1 C1 R3
R4 C2 R2
X1M
A
B
C
INFORMATIE
Thermostaat-input heeft voorrang op het instelpunt van de
temperatuur uittredend water.
Het is mogelijk dat de temperatuur uittredend water onder
het
instelpunt
zakt
kamertemperatuur wordt gestuurd.
8
Inbedrijfstelling
8.1
Overzicht: Inbedrijfstelling
Na de installatie en wanneer de lokale instellingen zijn ingesteld
moet de installateur de correcte werking controleren. Hiervoor moet
het systeem proefdraaien volgens de hierna beschreven procedures.
In dit hoofdstuk wordt beschreven wat u moet doen en wat u moet
weten om het systeem na de configuratie in gebruik te stellen.
Het in bedrijf stellen houdt typisch volgende stappen in:
1
De "Controlelijst voor de inbedrijfstelling" controleren.
2
Proefdraaien.
3
Indien nodig, problemen oplossen na abnormaal beëindigen
van het proefdraaien.
4
Gebruik van het systeem.
Uitgebreide handleiding voor de installateur en de gebruiker
30
2
3
4
DS2
als
de
unit
op
basis
van
8.2
Voorzorgsmaatregelen bij de
inbedrijfstelling
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
VOORZICHTIG
Laat het systeem niet proefdraaien terwijl aan de
binnenunits wordt gewerkt.
Bij het proefdraaien zullen niet alleen de buitenunit, maar
ook de aangesloten binnenunit werken. Tijdens het
proefdraaien aan een binnenunit werken is gevaarlijk.
VOORZICHTIG
Steek geen vingers, stokken of andere voorwerpen in de
luchtinlaat of -uitlaat. Verwijder de ventilatorafscherming
niet. Wanneer de ventilator met hoge snelheid draait, zou
dit letsels veroorzaken.
INFORMATIE
Gedurende de eerste bedrijfsperiode van de unit kan het
nodige opgenomen vermogen hoger zijn dan dat vermeld
op het typeplaatje van deze unit. Dit fenomeen wordt
veroorzaakt door de compressor, die een continue looptijd
van 50 uur nodig heeft voordat een vlotte werking en
stabiel stroomverbruik wordt gerealiseerd.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming
van
compressor te beschermen.
Tijdens de testfunctie starten de buitenunit en de binnenunits op.
Controleer of voorbereidingen van alle binnenunits voltooid zijn
(lokale leidingen, elektrische bedrading, ontluchten, ...). Zie de
montagehandleiding van de binnenunits voor meer informatie.
8.3
Checklist voor de inbedrijfstelling
Controleer na de installatie van de unit eerst de volgende punten.
Sluit de unit nadat alle onderstaande controles zijn uitgevoerd;
hierna kunt u de unit opstarten.
Lees de volledige instructies voor installatie en gebruik,
zoals beschreven in de uitgebreide handleiding voor de
installateur en de gebruiker.
Installatie
Controleer of de unit correct is geïnstalleerd om
abnormale geluiden en trillingen te voorkomen bij het
opstarten van de unit.
Lokale bedrading
Controleer of de lokale bedrading overeenkomstig de in
hoofdstuk
"6.5 De elektrische bedrading aansluiten" op
pagina 18
beschreven instructies, de bedradingsschema's
en de geldende wetgeving is uitgevoerd.
Voedingsspanning
Controleer
de
voedingsspanning
voedingspaneel. De spanning moet overeenstemmen met
de spanning op het identificatieplaatje van de unit.
Aardingsbedrading
Controleer of de aardingskabels goed zijn aangesloten en
de aardingsklemmen stevig zijn vastgemaakt.
EWAQ016~064CAW + EWYQ016~064CAW
stroom
te
voorzien
en
de
op
het
lokale
Compacte luchtgekoelde water-chiller
4P497339-1 – 2017.07
