Documentatieset
Dit document is een onderdeel van een documentatieset. De
volledige set omvat:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid:
▪ Veiligheidsinstructies te lezen vóór de installatie
▪ Formaat: Papier (in de doos van de buitenunit)
▪ Montagehandleiding en gebruiksaanwijzing buitenunit:
▪ Instructies voor installatie en gebruik
▪ Formaat: Papier (in de doos van de buitenunit)
Voor de installateur
3
Over de doos
3.1
Overzicht: Over de doos
In dit hoofdstuk worden de stappen beschreven die u moet uitvoeren
nadat de doos met de buitenunit ter plaatse is geleverd.
Het bevat informatie over:
▪ Uitpakken en behandeling van de buitenunit
▪ Accessoires van de unit verwijderen
Denk aan de volgende punten:
▪ De unit moet bij de levering gecontroleerd worden op
beschadigingen. Elke vorm van beschadiging moet onmiddellijk
aan de schadeverantwoordelijke van de transporteur gemeld
worden.
▪ Breng de verpakte unit zo dicht mogelijk bij de uiteindelijke
installatieplaats om beschadiging tijdens het transport te
voorkomen.
▪ Neem de volgende punten in acht bij het omgaan met de unit:
Breekbaar, ga voorzichtig om met de unit.
Houd de unit recht om beschadiging van de compressor
te voorkomen.
▪ Maak de weg waarlangs u de unit naar binnen zult brengen op
voorhand klaar.

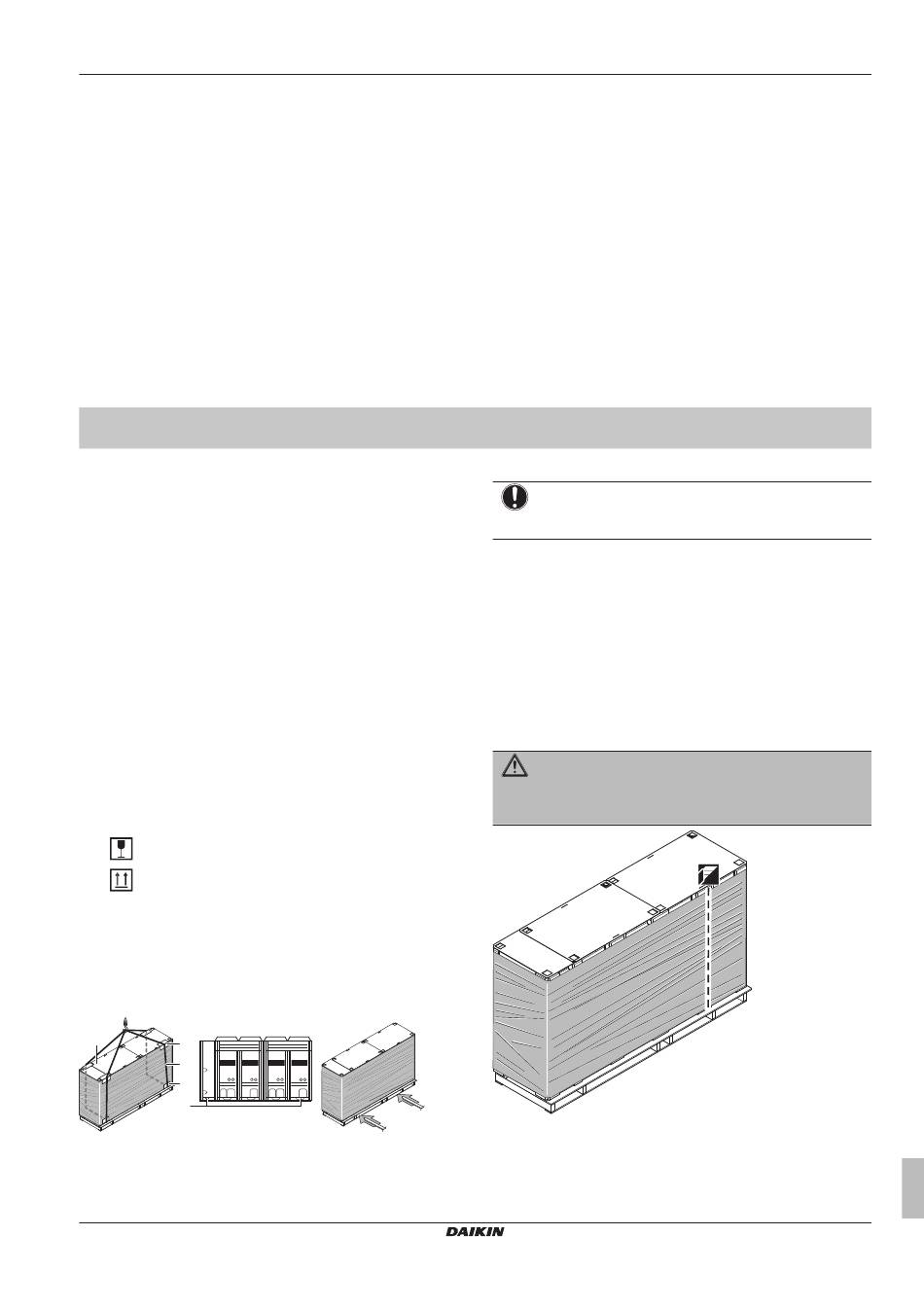

▪ Hijs de unit bij voorkeur op met een kraan en 2 draagbanden van
minstens 8 m lang zoals hieronder afgebeeld. Gebruik altijd
beschermstukken om te voorkomen dat de draagbanden de unit
beschadigen. Houd ook rekening met het zwaartepunt van de unit.
a
c
b
c
d
a
Verpakkingsmateriaal
b
Draagband
c
Beveiliging
d
Opening
e
Vorkheftruck
EWAQ016~064CAW + EWYQ016~064CAW
Compacte luchtgekoelde water-chiller
4P497339-1 – 2017.07
▪ Uitgebreide handleiding voor de installateur en de gebruiker:
▪ De installatie voorbereiden, referentiegegevens,...
▪ Gedetailleerde
achtergrondinformatie voor basis- en gevorderd gebruik
▪ Formaat: Digitale bestanden op
support-and-manuals/product-information/
Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw dealer beschikbaar zijn.
De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.
Technische gegevens
▪ Een deel van de recentste technische gegevens is beschikbaar
op de regionale Daikin-website (publiek toegankelijk).
▪ De volledige recentste technische gegevens zijn beschikbaar op
het Daikin-extranet (authenticatie vereist).
OPMERKING
Gebruik een draagband van ≤20 mm breed die het gewicht
van de unit goed kan dragen.
▪ Een vorkheftruck mag alleen worden gebruikt wanneer de unit op
de pallet blijft zoals hiervoor afgebeeld.
3.2
Buitenunit
3.2.1
De buitenunit uitpakken
Verwijder het verpakkingsmateriaal van de unit:
▪ Beschadig de unit niet wanneer u de krimpfolie met een cutter
verwijdert.
▪ Verwijder de 4 bouten waarmee de unit op de pallet bevestigd zit.
WAARSCHUWING
Scheur plastiekverpakkingen aan stukken en gooi deze
weg zodat niemand, kinderen in het bijzonder, ermee kan
spelen. Mogelijk risico: verstikking.
e
3 Over de doos
stap
per
stap
http://www.daikineurope.com/
Uitgebreide handleiding voor de installateur en de gebruiker
instructies
en
