4 Over de units en opties
3.2.2

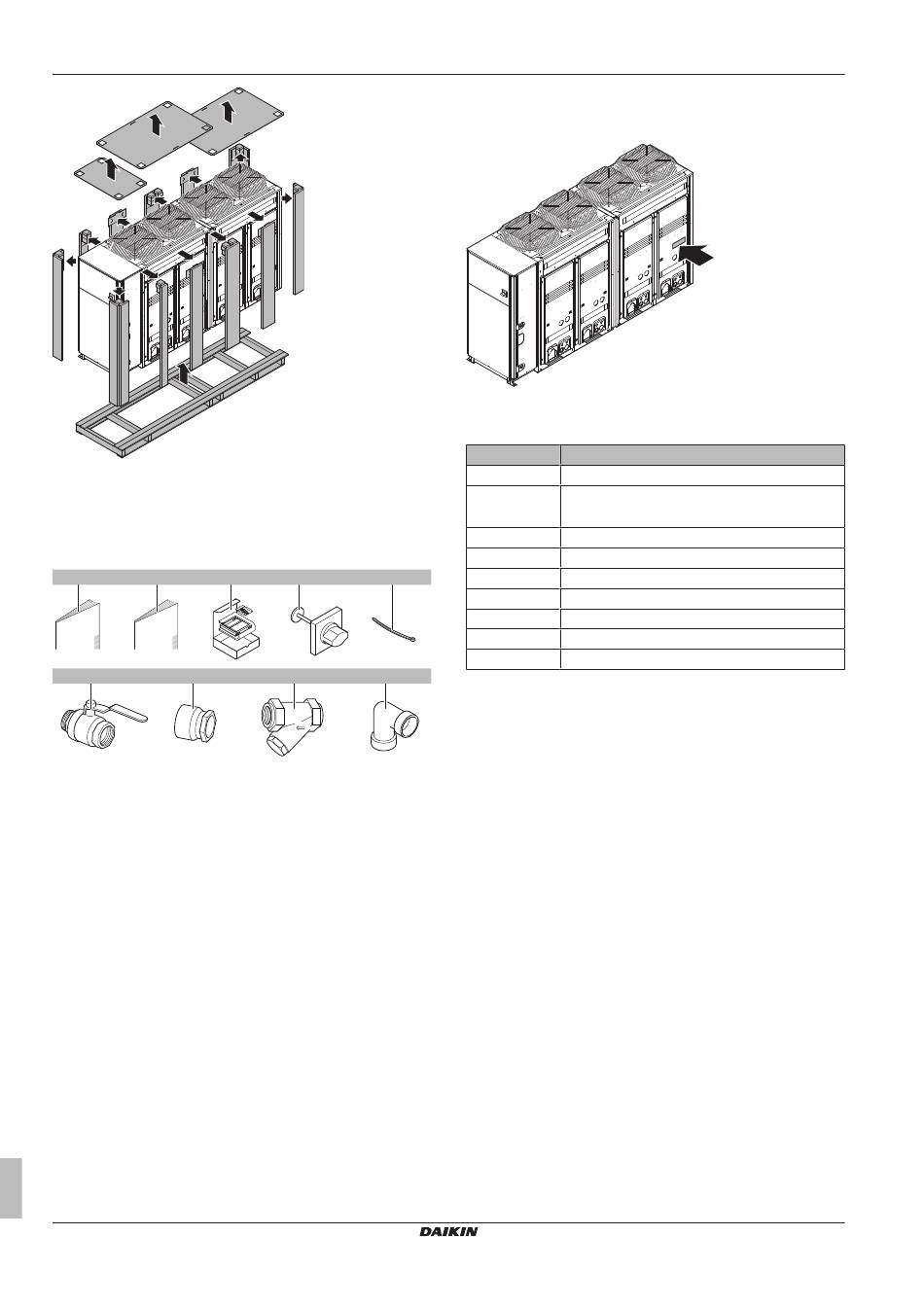

Accessoires van de buitenunit
verwijderen
Controleer of alle accessoires in de unit zitten.
a
b
c
1×
1×
f
g
2×
1×/2×
a
Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
b
Montagehandleiding en gebruiksaanwijzing (paneel 3)
c
Afstandsbediening (paneel 3)
d
Handgreep hoofdschakelaar (paneel 1)
e
Kabelbinders (paneel 3)
f
Afsluiters (paneel 3)
g
Schroefdraadaansluiting (paneel 3) (1× voor EWAQ
+EWYQ016~032, 2× voor EWAQ+EWYQ040~064)
h
Filter (paneel 3)
i
Bocht (paneel 3)
4
Over de units en opties
4.1
Overzicht: Over de units en opties
Dit hoofdstuk bevat informatie over:
▪ Identificatie van de buitenunit
▪ De plaats van de buitenunit in de lay-out van het systeem
▪ Met welke binnenunits en opties de buitenunits kunnen worden
gecombineerd
Uitgebreide handleiding voor de installateur en de gebruiker
8
d
e
1×
1×
8×
h
i
1×
1×
4.2
Identificatielabel: Buitenunit
Plaats
Modelidentificatie
Voorbeeld: EW A Q 016 CA W P —H—
Code
EW
Chiller
A/Y
A=Lucht-water model voor alleen koelen
Y=Lucht-water model met warmtepomp
Q
Koelmiddel R410A
016
Capaciteitsklasse
CA
Modelreeks
W
Voeding: 3P, 400 V
P/H
Compleet hydraulisch pakket
N
Basis hydraulisch pakket
—H—
Afhankelijk van optie
4.3
Over de buitenunit
Deze montagehandleiding heeft betrekking op de compacte
luchtgekoelde water-chiller. De unit is bestemd voor installatie
buitenshuis en kan voor airconditioning worden gecombineerd met
ventilator-convectoren of kan worden gebruikt voor het leveren van
water voor toepassingen van proceskoeling.
De units zijn verkrijgbaar in 7 standaardversies met een nominale
capaciteit van 16,8 tot 63 kW. Alle maten zijn verkrijgbaar als unit
voor alleen koelen (EWAQ) en als unit met warmtepomp (EWYQ:
koelen/verwarmen).
De
unit
is
ontworpen
omgevingstemperatuur van –15°C tot 35°C en te koelen bij een
omgevingstemperatuur van –15°C tot 43°C.
De hoofdcomponenten zijn de compressor, de luchtwarmtewisselaar
en de waterwarmtewisselaar.
De
compressor
zorgt
ervoor
warmtewisselaars stroomt.
▪ In de koelstand brengt het koelmiddel de warmte van de
waterwarmtewisselaar naar de luchtwarmtewisselaar waar deze
warmte in de lucht wordt afgevoerd.
▪ In de verwarmstand brengt het koelmiddel de warmte van de
luchtwarmtewisselaar naar de waterwarmtewisselaar waar deze
warmte aan het water wordt afgegeven.
EWAQ016~064CAW + EWYQ016~064CAW
Verklaring
om
te
verwarmen
bij
dat
het
koelmiddel
in
Compacte luchtgekoelde water-chiller
4P497339-1 – 2017.07
een
de
