Gebruikersinformatie Kaderbekisting Framax Xlife

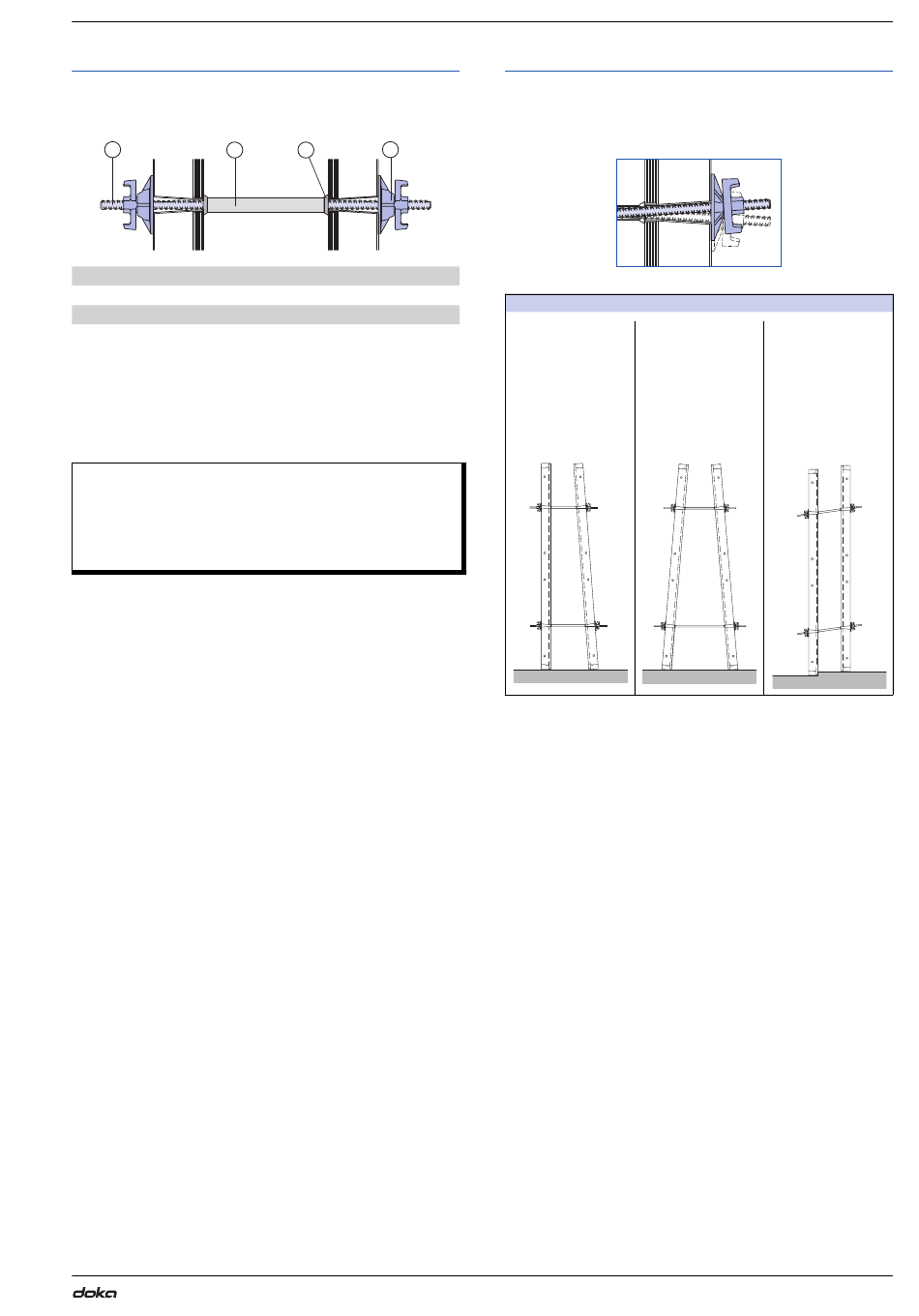

Het Doka-ankersysteem 20,0
Bij een hoge bekistingsdruk tot 80 kN/m
ankersysteem 20,0 gebruiken.
A
C
9727-300-01
A Centerpen 20,0mm
B Superplaat 20,0 B
C Kunststof buis 26mm
D Universele konus 26mm
Opmerking:
De kunststofbuizen 26mm, die in het beton
achterblijven, worden met afsluitdoppen 26mm
afgesloten.
Centerpen 20,0mm:
Toelaatbaar draagvermogen bij een 1,6-voudige
bescherming tegen breukbelasting: 220 kN
Toelaatbaar draagvermogen volgens DIN 18216:
150 kN
999764007 - 01/2019
het
2
D
B
Schuine stand en hoogteverschil
Dankzij de grote, conische ankerhulzen kunnen de
panelen aan één of beide zijden schuin of met een
hoogte gemonteerd worden.
Grenswaarden bij gebruik van superplaten
Aan één zijde
Aan beide zijden
conisch
conisch
max. 4°
max. 2 x 4,5°
9727-297-01
9727-298-01
Opmerking:
Schuine panelen tegen opwaartse krachten beveiligen.
Schuine stand en hoogteverschil niet mogelijk bij
liggende panelen.
Wandbekisting
9727-294-01
Hoogteverschil
Ankersysteem 15,0:
max. 1,9 cm per 10
cm wanddikte
Ankersysteem 20,0:
max. 1,0 cm per
10 cm wanddikte
9727-296-01
41
