Wandbekisting
Betonneersteiger met losse consoles
Voorwaarde voor het gebruik:
De geldende veiligheidstechnische bepalingen
dienen in acht te worden genomen.
Betonneersteigers alleen ophangen aan
bekistingsconstructies, waarvan de stabiliteit de
opname van de te verwachten belastingen
garandeert.
Op de adequate stijfheid van de samengestelde
bekisting letten.
Bij het opstellen of bij een voorlopige staande opslag,
windbestendig afschoren.
Opmerking:
De vermelde plankdiktes zijn volgens C24 van EN 338
gedimensioneerd.
Nationale voorschriften voor vloer- en leuningplanken
in acht nemen.

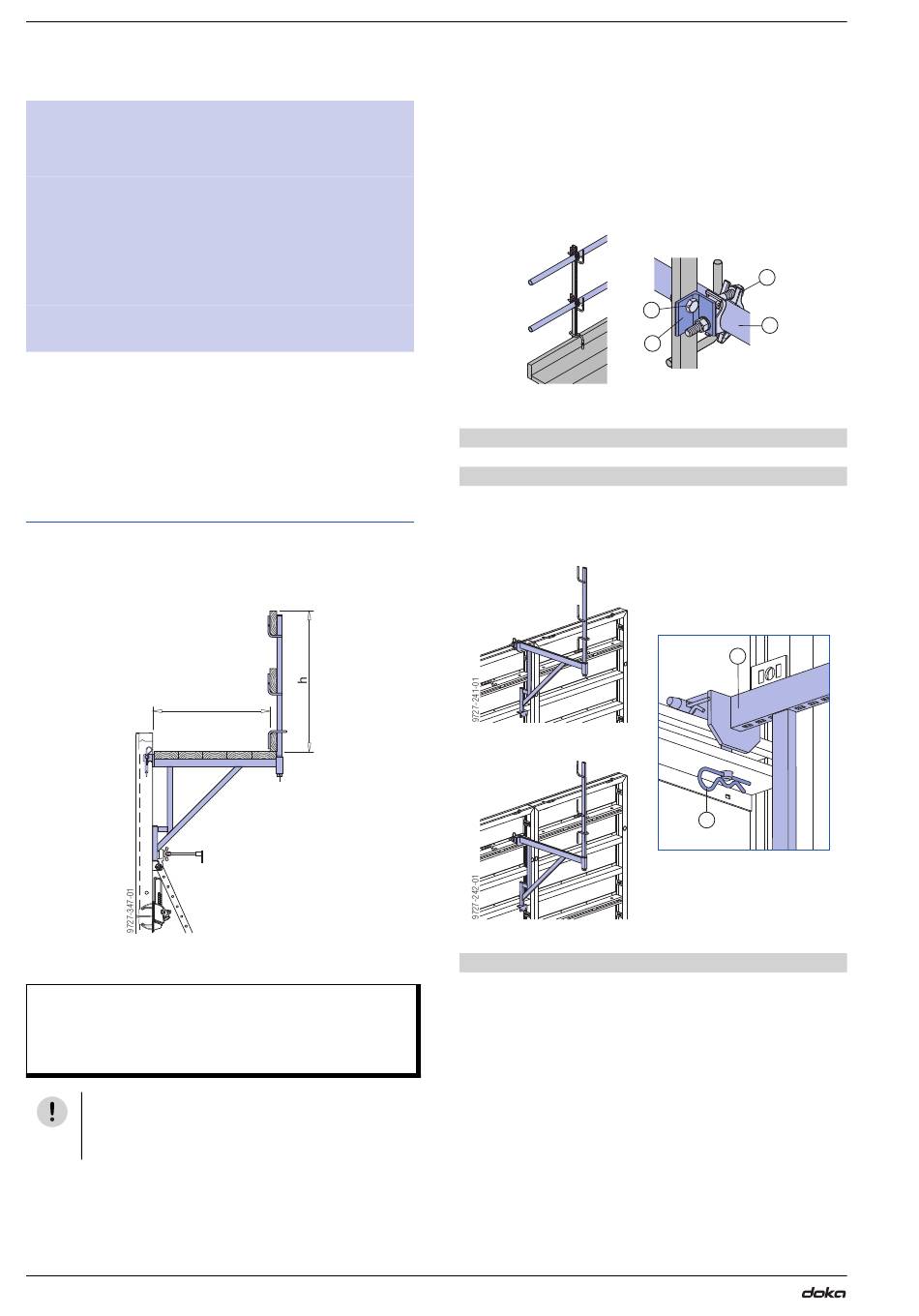

Framax-console 90
Met de Framax console 90 kunnen betonneersteigers
met een steigerbreedte van 90 cm worden gevormd,
die gemakkelijk met de hand monteerbaar zijn.
b ... 87 cm
h ... 103 cm
Toelaatbare niet-permanente belasting: 1,5 kN/m
(150 kg/m
)
2
Belastingsklasse 2 volgens EN 12811-1:2003
Max. invloedsbreedte: 2,00 m
LET OP
De consoles moeten tegen uitlichting worden
beveiligd.
Vloerplanken en leuningplanken: per strekkende
meter steiger worden 0,9 m
leuningplanken benodigd (van de bouwplaats).
Plankdikten voor spanwijdte tot 2,50 m:
▪
vloerplanken min. 20/5 cm
80
b
vloerplanken en 0,6 m
2
Gebruikersinformatie Kaderbekisting Framax Xlife
▪
leuningplanken min. 15/3 cm
Bevestiging van de vloerplanken: met 5 stuks
houtbouten M 10 x 120 per console (niet in de
leveringsomvang inbegrepen).
Bevestiging van de leuningplanken: met spijkers
Uitvoering met steigerbuizen
Gereedschap: Steeksleutel 22 voor montage van de koppelingen en
steigerbuizen.
A Steigerbuisaansluiting
B Steigerbuis 48,3mm
C Halve boutkoppeling 48mm 50
D Zeskantsbout M14x40 + zeskantmoer M14
(bij de leveringsomvang inbegrepen:)
Ophangmogelijkheid bij staande panelen
In het kaderprofiel
In het dwarsprofiel
A Framax-console 90
B Borgveer
2
Opmerking:
Bij staande Framax Xlife uni panelen 2,70m en 3,30m
(vanaf bouwjaar 2008) is ook ophangen in het linkergat
van het middelste dwarsprofiel mogelijk.
2
C
D
B
A
9764-233-01
A
B
9727-210-01
Uitlichtbeveiliging
999764007 - 01/2019
