Wandbekisting
Kolomuitsprongen

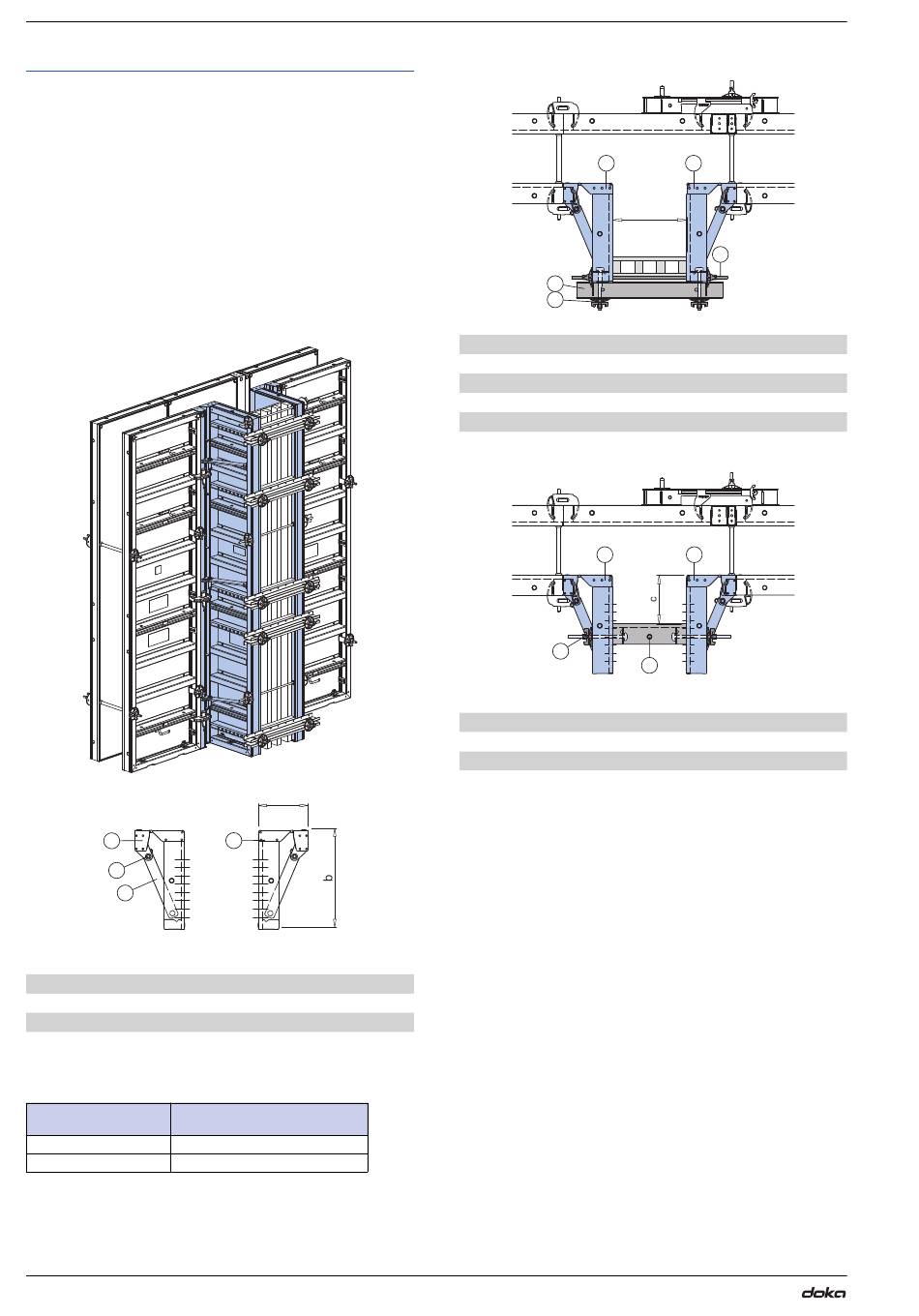

Framax Xlife kolomuitsprongelementen dienen voor
het ankerloos bekisten van kolomuitsprongen.
Productkenmerken:
Geen verankeren door de kolomuitsprong vereist.
Snel ontkisten door geïntegreerde opklapfunctie.
Afhankelijk van de gebruikte kopbekisting zijn
kolomuitsprongen met een diepte tot 60 cm en een
breedte tot 60 cm mogelijk.
Paneelhoogten
- 1,35 m
- 3,30 m
*)
*) voor aansluitelementen 2,70 m resp. 3,30 m
A
C
D
9
8055-200 2
-0
a ... 30 cm
b ... 60 cm
A Framax Xlife kolomuitsprongelement 3,30m resp. 1,35m links
B Framax Xlife kolomuitsprongelement 3,30m resp. 1,35m rechts
C Veiligheidspen voor het vastzetten in een rechte hoek
D Plaat
Benodigd aantal verbindingsonderdelen per
kopbekisting:
Framax uni schroefklem +
Paneelhoogte
1,35m
3,30m
50
9
8055-203
-02
a
B
superplaten 15,0
4
10
Gebruikersinformatie Kaderbekisting Framax Xlife
Voorbeeld kopbekisting met klemprofiel
A
C
D
d ... max. 60 cm
A Framax Xlife kolomuitsprongelement links
B Framax Xlife kolomuitsprongelement rechts
C Framax klemprofiel
D Framax uni schroefklem + superplaat 15,0
E Doka-ankersysteem
Voorbeeld kopbekisting met Framax Xlife paneel
A
D
c ... 10 tot 45 cm in 5cm-raster
(resp. 60 cm bij kopbekisting met uni paneel)
A Framax Xlife kolomuitsprongelement links
B Framax Xlife kolomuitsprongelement rechts
D Framax uni schroefklem + superplaat 15,0
F Framax Xlife paneel 0,45m resp. 0,60m
999764007 - 01/2019
B
d
E
9
8055-203
-01
B
F
9
8055-204
-01
