14 Interface RS 232 C
De gegevensuitgave wordt verricht door interface RS,232,C.
Om de communicatie tussen de weegschaal en de printer te verzekeren moet er aan
volgende eisen worden voldaan:
• De weegschaal met de printer-/computerinterface met een juiste leiding
verbinden.
Een storingvrij bedrijf wordt enkel verzekerd bij toepassing van een juiste
interfaceleiding van de firma KERN (optie).
• De communicatieparameters (transmissiesnelheid, bits en pariteit) van de
weegschaal en de printer, moeten met elkaar overeenstemmen.
1. Technische gegevens
• 8-bit code ASCII
• 1 startbit, 8 gegevensbits, 1 stopbit, geen pariteit;
• gekozen transmissiesnelheid: 1200, 2400, 4800, 9600 en 19200 baud
• miniatuurstekker (9-pin, D-Sub) vereist;

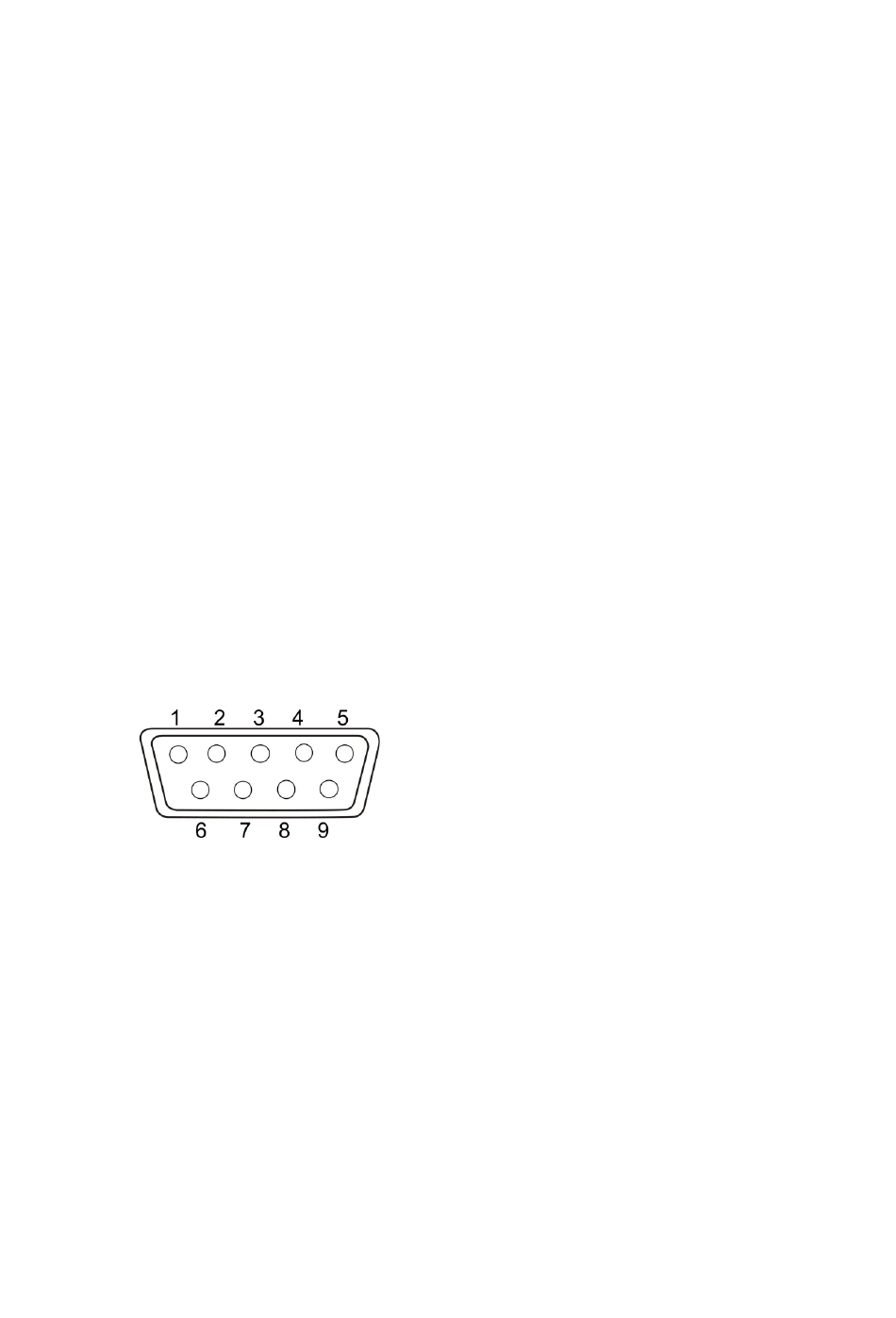

2. Pinvastlegging van het uitgangscontact van de weegschaal
Aanzicht vooraan:
EMB-V-BA-nl-1624
Pin 2:
Gegevenstransmissie
(Transmit data)
Pin 3:
Gegevensontvangst
(Receive data)
Pin 5:
Gewicht (Signal
ground)
43
