5.3.5 Rotatie [214]
Hiermee kan de algemene draairichting van de motor
worden ingesteld. Zie ook § 4.2.6, pag. 27.
214 Rotatie
Stp
Fabriek:
R + L
Keuze:
R+L, R, L
R+L
Beide draairichtingen toegestaan.
Draairichting is beperkt tot rechts
(met de wijzers van de klok mee). De
R
ingang en toets RunL zijn gedeacti-
veerd.
Draairichting is beperkt tot links (te-
gen de wijzers van de klok in). De
L
ingang en toets RunR zijn gedeacti-
veerd.
LET OP! Als de functies "R" of "L" zijn gekozen, is het
venster Draairicht [324] niet zichtbaar.
5.3.6 Niveau/Flanksturing [215]
Hiermee kan de aansturing van de ingangen RunR en
RunL worden ingesteld. Zie ook § 4.2, pag. 25 voor
een functieomschrijving.
215 Niveau/Flank
Stp
Fabriek:
Niveau
Keuze:
Niveau, Flank
De ingangen worden geactiveerd of
gedeactiveerd door een continu hoog
Niveau
of laag signaal.
De ingangen worden geactiveerd of
gedeactiveerd door een "laag" naar
Flank
"hoog" overgang.
5.3.7 IxR Compensatie [216]
Compenseert de spanningsdaling via de statorweer-
stand van de motor door de uitgangsspanning bij con-
stante frequentie te verhogen. IxR Compensatie is zeer
belangrijk bij lage frequenties en wordt gebruikt om
een hoger aanloopkoppel te verkrijgen. De maximale
spanningsstijging is 25% van de nominale uitgangsspan-
ning, zie Fig. 38. IxR Compensatie kan worden toege-
past in combinatie met zowel lineair als kwadratische
V/Hz-curven, hoewel de combinatie met kwadratische
V/Hz-curven niet erg zinvol is. Zie Fig. 39.
216 IxR Comp
Stp
Fabriek:
0.0%
Bereik:
0-25% x U
Resolutie
0,1%
32
FUNCTIEBESCHRIJVING VAN HET SETUP MENU
R+L
Niveau
*
0,0%
NOM
LET OP! Een te hoge IxR-compensatie kan een verzadiging
van de wikkelingen in de motor veroorzaken. Hierdoor kan
er een "Power Fault" (Voedingsfout) optreden. Het effect
van IxR-compensatie is groter bij zwaardere motoren.
V
%
100
IxR Comp=25%
25
10

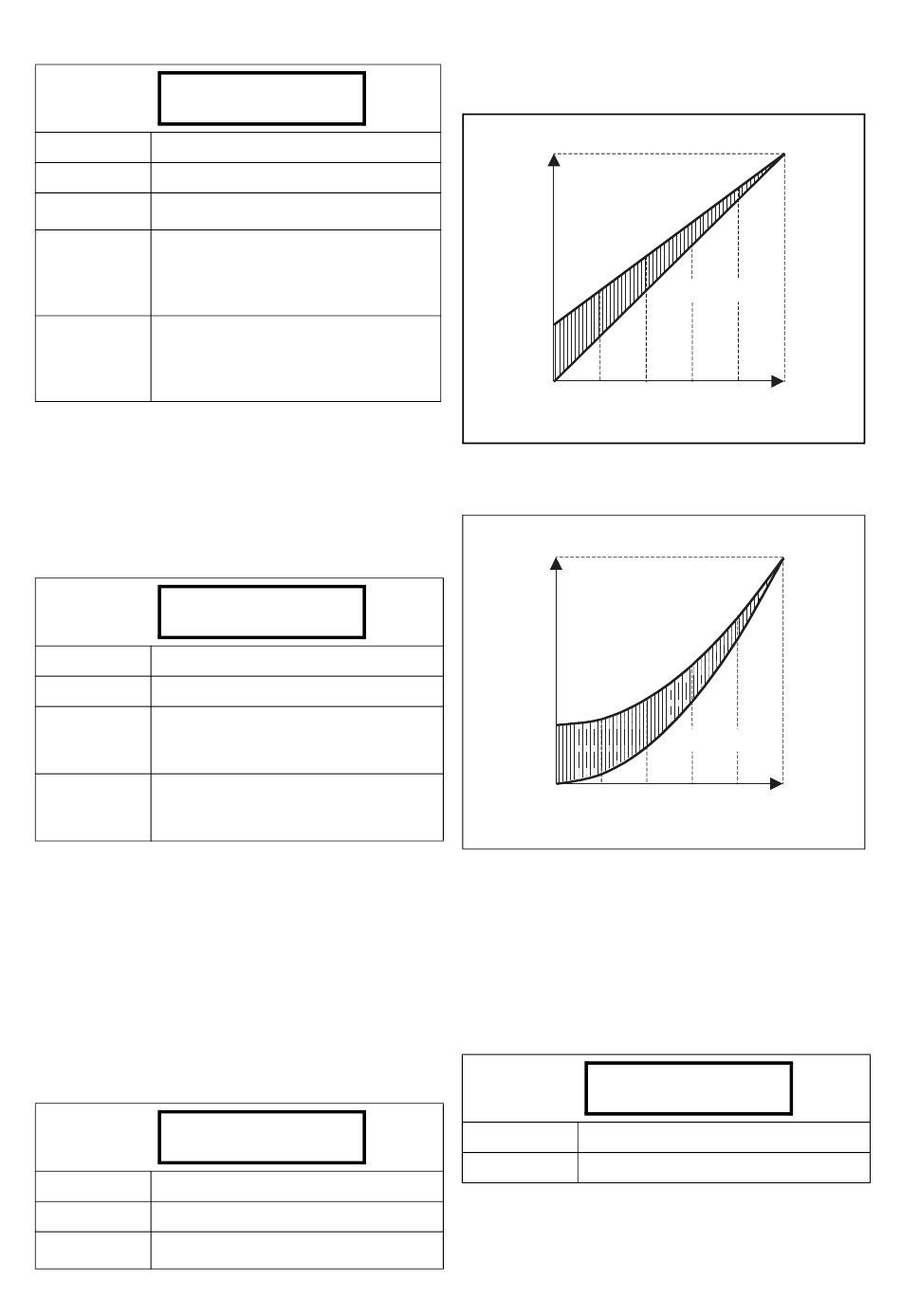

Fig. 38 IxR Comp bij Lineaire V/Hz-curve
V
%
100
IxR Comp=25%
25
10
Fig. 39 IxR Comp bij Kwadratische V/Hz-curve.
5.3.8 Netspanning [217]
Hiermee kan de 230V netspanningsingang voor de
regelaar worden gekozen.
LET OP! Kan alleen worden gekozen als 230V netvoeding
wordt gebruikt. Dit venster is alleen zichtbaar bij FDU 40
regelaars.
217 Netspanning
Stp
Fabriek:
400V
Keuze:
230V, 400V
IxR Comp=0%
f
20
30
40
50 Hz
(06-F112)
IxR Comp=0%
f
20
30
40
50 Hz
(06-F111)
400V
