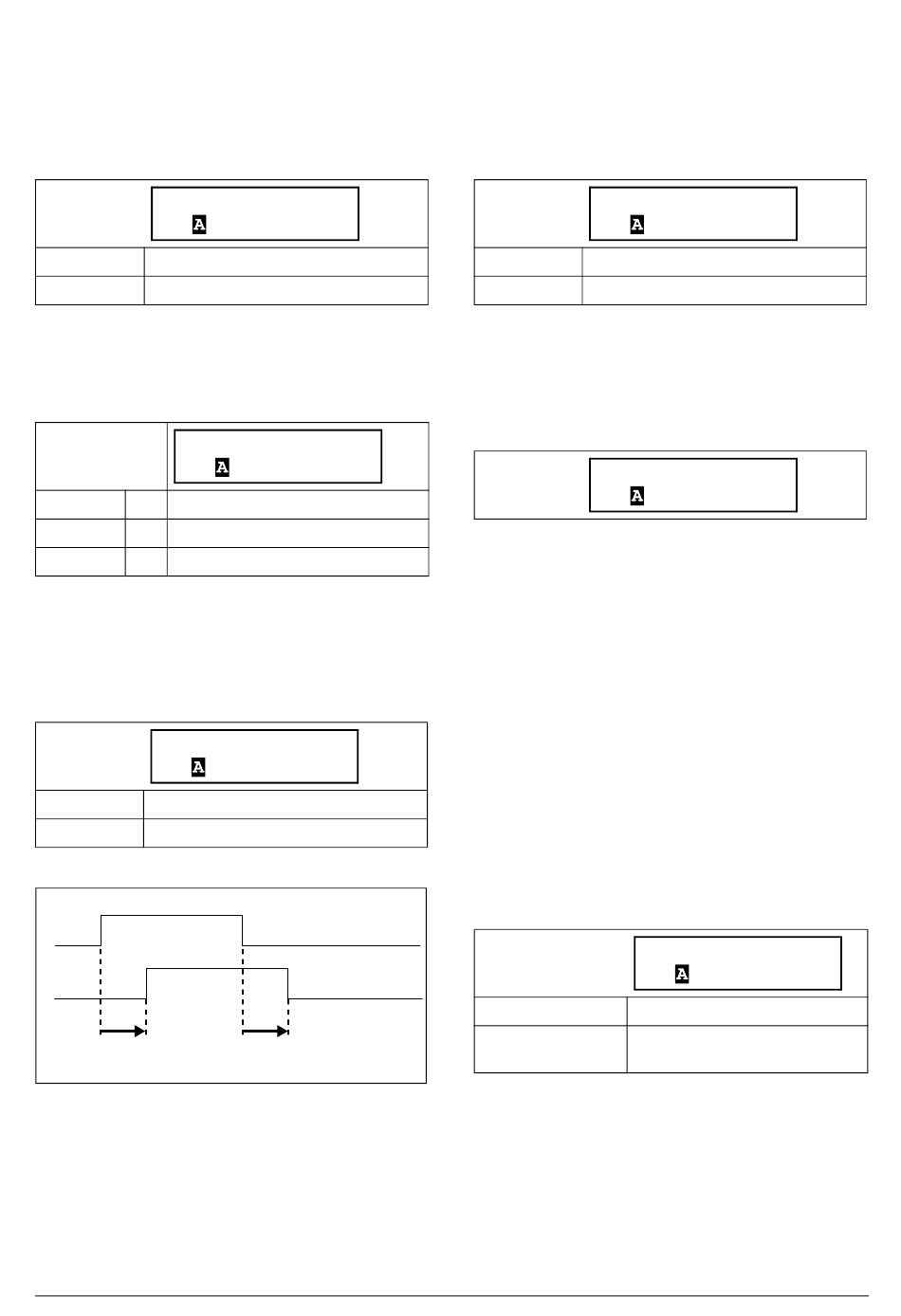

Analoge comparator 1
Niveau laag [6113]
Stelt het lage niveau voor de analoge comparator in, met
eenheid en bereik volgens de in het menu gekozen waarde
[6111].
6113
Stp
Standaard:
20,0
Bereik:
Zie [6112].
Analoge comparator 1 type [6114]
Kiest het analoge comparatortype, dus Hysterese of Venster.
Zie Afb. 64 en Afb. 65, pagina 114.
6114 CA1 Type
Stp
Standaard:
Hysterese
Hysterese
0
Hysterese-comparator
Window
1
Window- comparator
Ingestelde vertraging analoge
comparator 1 [6116]
Het uitgangssignaal voor de analoge comparator 1 wordt
vertraagd met de ingestelde waarde in dit menu. Zie Afb. 68.
6116 CA1SetVertr
Stp
Standaard:
0:00:00.0 (uren:minuten:seconden)
Bereik:
0:00:00.0–9:59:59.9
Ingestelde
vertraging
Afb. 68 Vertraging van uitgangssignaal instellen/resetten.
CG Drives & Automation, 01-5980-03r1
CA1 NivoLO
20.0
Hysterese
0:00:00.0
Vertraging
resetten
Vertraging analoge comparator 1
resetten [6117]
Het resetten van het uitgangssignaal van analoge comparator
1 wordt vertraagd met de ingestelde tijd in het menu. Zie
Afb. 68.
6117 CA1RstVertr
Stp
Standaard:
0:00:00.0 (uren:minuten:seconden)
Bereik:
0:00:00.0–9:59:59.9
Waarde timer analoge comparator 1
[6118]
De werkelijke timerwaarde voor analoge comparator 1 wordt
in dit menu bekeken.
6118 CA1TmrWaard
Alleen lezen
Stp
Setup analoge comparators 1 - 4 [612]
- [614]
Zie de beschrijvingen voor analoge comparator 1.
Setup digitale comparator 1 [615]
Digitale comparators, parametergroep.
Ingang digitale comparator 1
[6151]pagina 134
Keuze van het ingangssignaal voor digitale comparator 1 (CD1).
Het uitgangssignaal CD1 is op hoog ingesteld als het
geselecteerde ingangssignaal actief is. Zie Afb. 69.
Het uitgangssignaal kan worden geprogrammeerd voor de
relaisuitgangen of worden gebruikt als bron voor de virtuele
aansluitingen [560].
6151 CD1
Stp
Standaard:
Bedrijf
Dezelfde selectie als in menu Relais
Selectie:
1 [551], pagina 110.
0:00:00.0
0:00:00.0
Bedrijf
Functionaliteit
117
