5.2
Netvoeding en
motoraansluiting
De softstarter tussen de 3-fase netvoeding en de motor
aansluiten. Zie voor de betreffende aansluitingen de
onderstaande tabel.
De netvoedings- en motorkabels volgens de lokale
voorschriften dimensioneren. De kabels moeten bestand zijn
tegen de belastingsstroom van de motor (zie "Technische
gegevens" op pagina 155).
Tabel 16 Netvoeding en motoraansluiting
L1, L2, L3
Netvoeding, 3-fase
PE
Aarding
T1, T2, T3
Motoruitgang, 3-fase
Motoraarde
WAARSCHUWING!
Om veilig te kunnen werken, moet de aarde
worden verbonden met de PE en de aarde
van de motor met
5.2.1 De voedingspanningskabels
aansluiten
De aansluiting van de voedingspanningskabels wordt
getoond in deel 3.1, pagina 15.
5.2.2 De motorkabels aansluiten
De aansluiting van de motorkabels wordt aangegeven in
deel , pagina 16.
5.2.3 De besturingsvoeding
aansluiten
De besturingsvoeding wordt aangesloten op de aansluit-
klemmen N en L op het powerboard (Hoofdstuk 3.2
pagina 20).
40
Aan de slag
.
5.3
Standaard-toggle-lus
Er is een standaard-toggle-lus om de eerste gegevens
gemakkelijker in te stellen, zie Afb. 28. Deze lus bevat de
benodigde menu's die moeten worden ingesteld voordat de
softstarter voor het eerst wordt gestart. Druk op de toets
Toggle om bijvoorbeeld menu [740] te openen, gebruik
daarna Enter om naar de submenu's te gaan ([741] en
verder) en voer de parameters in. Als u nogmaals op de toets
Toggle drukt, wordt het volgende toggle-menu weergegeven.
Naar submenu's

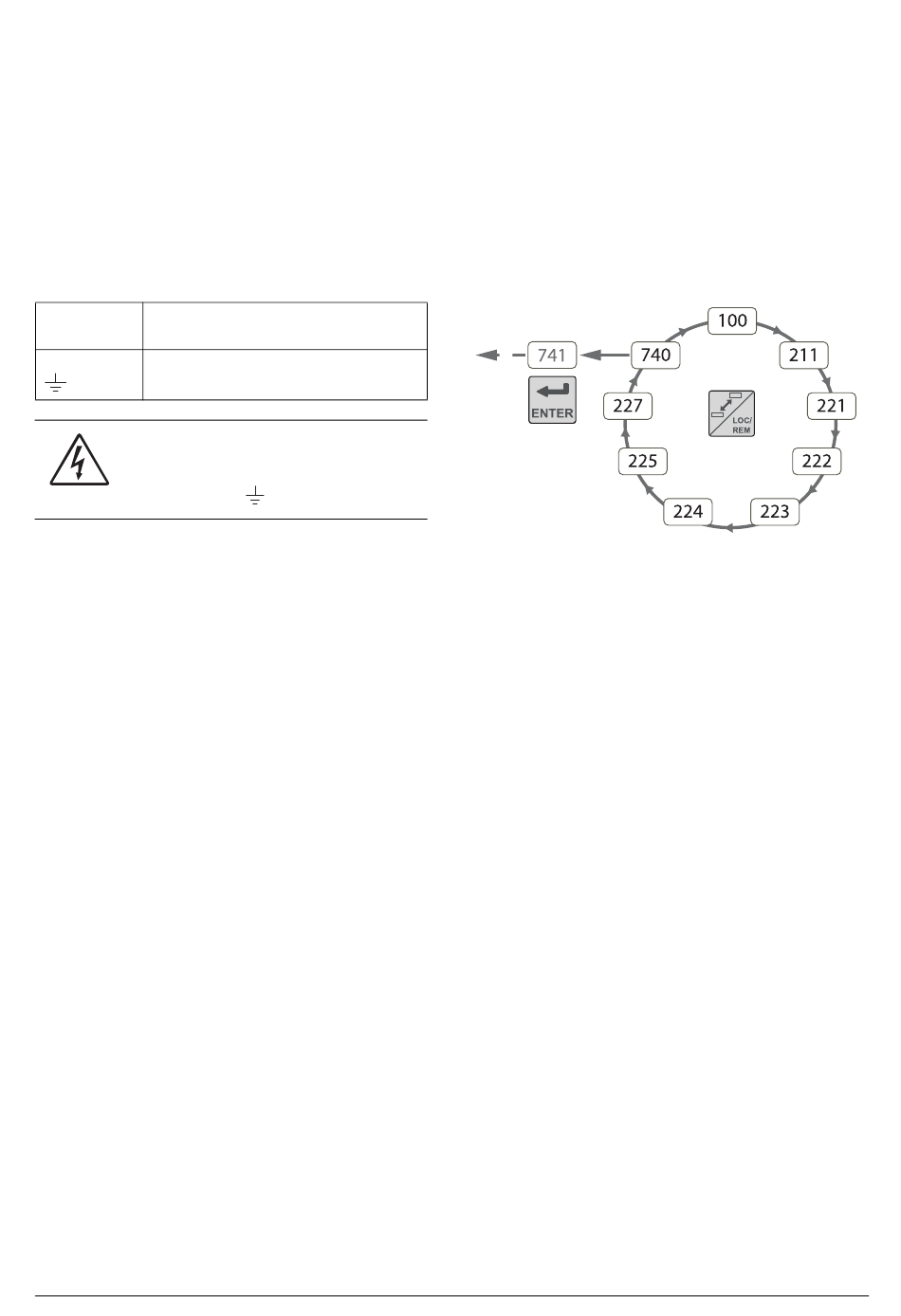

Afb. 28 Standaard-toggle-lus
5.4
Externe I/O-bediening
Over het algemeen worden er externe signalen gebruikt om
de softstarter en de motor te bedienen. In dit voorbeeld ziet
u de instellingen van een standaardmotor waarvoor een
externe startknop wordt gebruikt.
De stuursignaalkabels aansluiten
We raden u aan om afgeschermd stuursignaalkabels met
gevlochten flexibele draad tot maximaal 1,5 mm
massieve draad tot 2,5 mm
De minimale bedrading voor een extern bediende start
wordt aangegeven in deel 3.4, pagina 23.
Spanning inschakelen
Als de besturingsvoeding is ingeschakeld, wordt het systeem
gestart, gaat het display branden en draait de interne
ventilator (geen ventilator bij bouwvorm 1) gedurende
5 seconden.
Basisgegevens instellen
Gebruik de standaard-toggle-lus, zie Afb. 28 om de
basisgegevens in te voeren, dus taal, tijd en motorgegevens
voor de aangesloten motor. De motorgegevens worden
gebruikt bij de berekening van de volledige operationele
gegevens in de softstarter.
U kunt instellingen wijzigen met de toetsen van het
bedienpaneel. Zie voor meer informatie over het
bedienpaneel en de menustructuur Hoofdstuk 6. pagina 43.
Menu [100], "Startvenster" wordt bij het starten
weergegeven.
