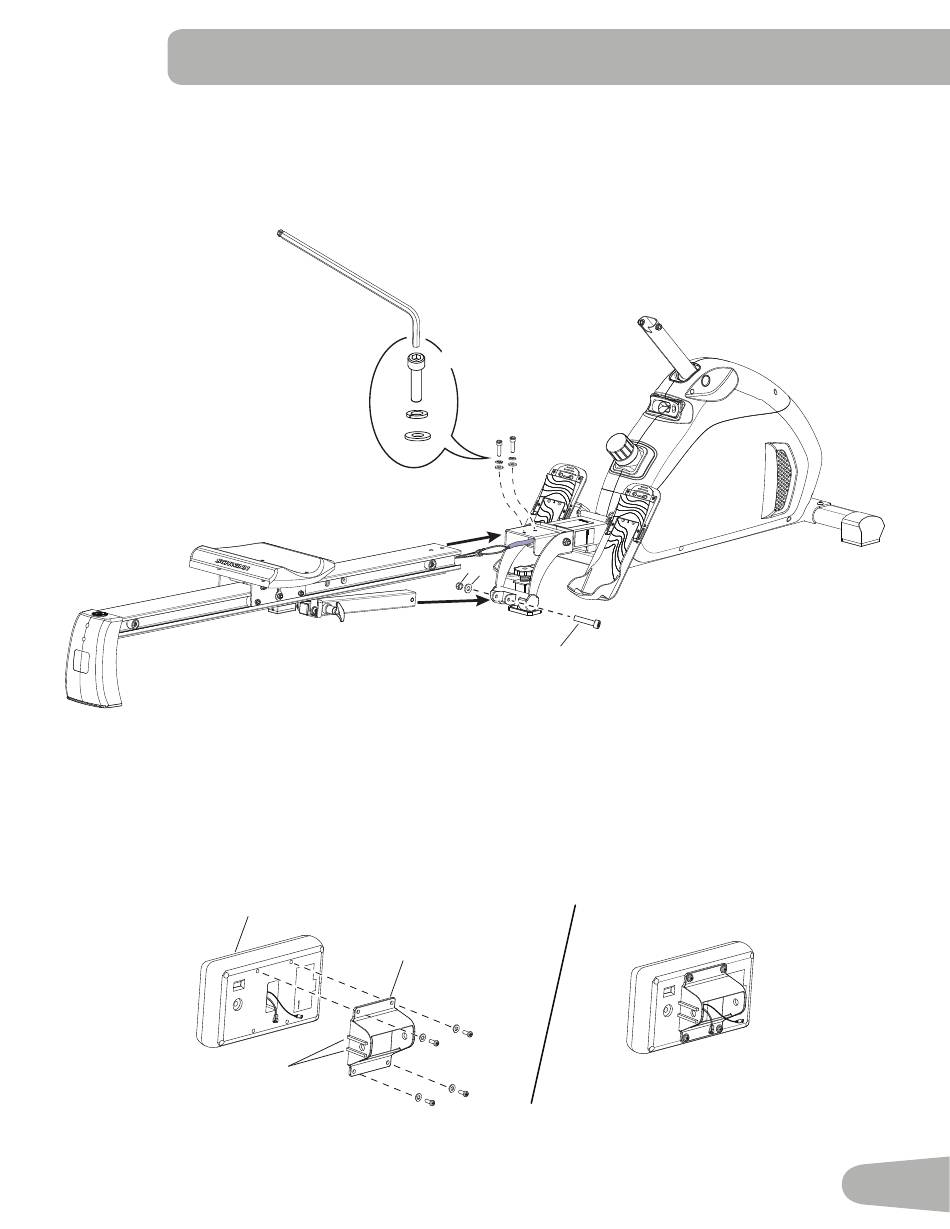

5. Bevestig de railconstructie aan het gemonteerde frame
Opmerking: I nstalleer de bovenste schroeven en sluitringen eerst en daarna de lange schroef (A) door de beugel. Het
kan makkelijker zijn als er aan de railborgpen wordt getrokken.
NB: Plooi de kabels niet.
6. Bevestig de consolebeugel aan de console
Opmerking: V erwijder de vooraf geïnstalleerde hardware (*) uit de achterkant van de console en geleid vervolgens de
kabels door de consolebeugel. Zorg dat de 2 ribben (7a) op de consolebeugel zich aan de rechterkant be-
vinden, zodat de opening naar beneden wijst.
NB: Plooi de kabels niet.
6mm
B
E
D
6
7
7a
X2
F C
A
11
