Onderhoud
Dagrijlicht (DRL) (indien
gemonteerd)
Het dagrijlicht (DRL) bevindt zich in de
koplampeenheid en is een verzegelde,
onderhoudsvrije ledlamp. Bij een storing
aan het dagrijlicht moet de koplampeen-
heid worden vervangen.
Afstelling van de koplamp
De koplampunit kan alleen verticaal
worden afgesteld. Er is geen horizontale
verstelling.
De verticale stralen van de linker- en
rechterkoplamp
gelijktijdig worden afgesteld. Afzonderlijk
afstellen is niet mogelijk.
De koplampeenheid is voorzien van
gemakkelijk
bereikbare
voor verticale afstelling wanneer de
motorfiets volledig beladen is.

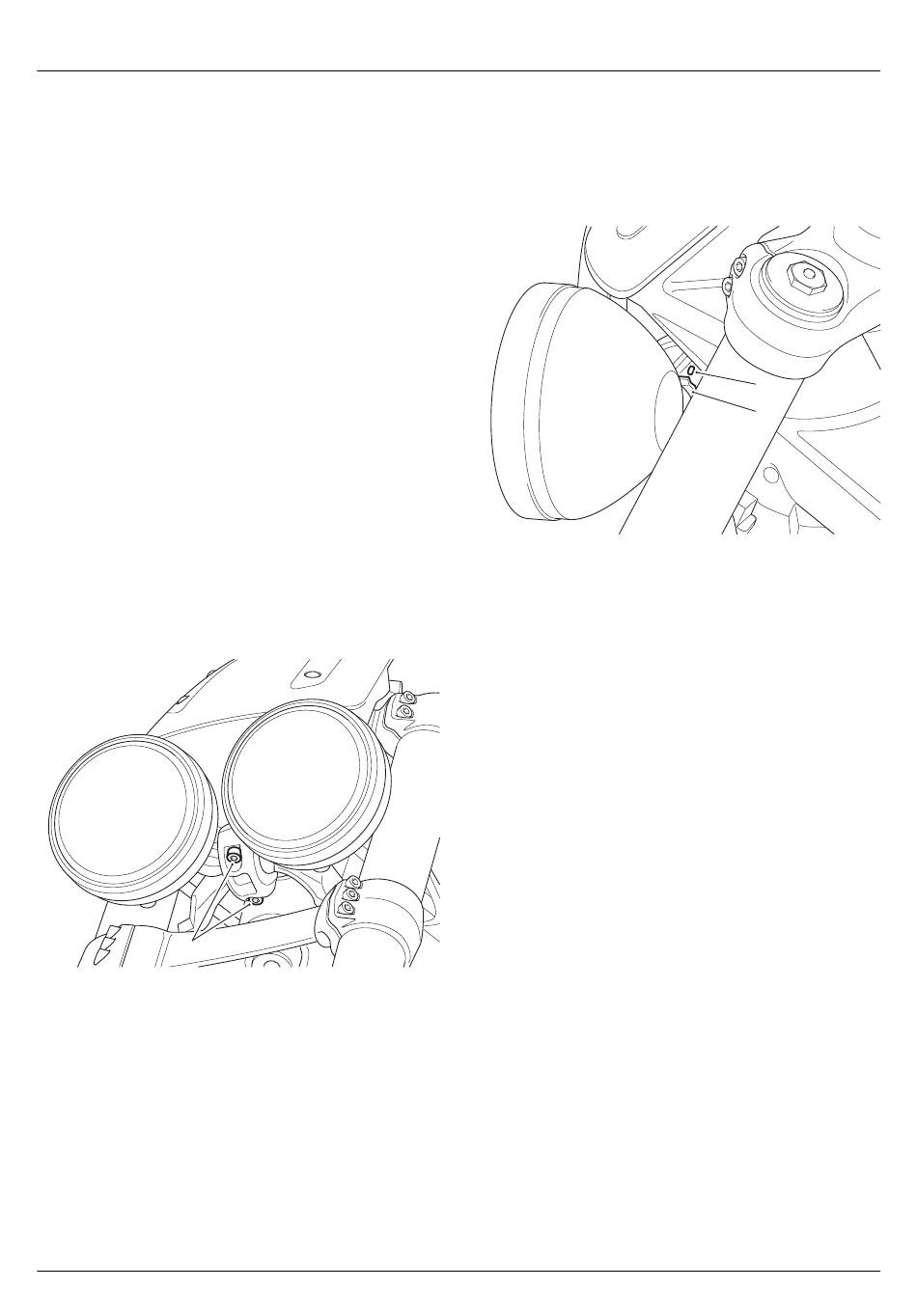

1
1.
Bouten koplampbeugel
Verticale verstelling van de koplamp:
•
Schakel het contact in. De motor
hoeft niet te draaien.
•
Schakel het dimlicht in.
164
kunnen
uitsluitend
afstelbouten
•
Draai de bouten van de koplamp-
beugel waarmee de koplampunit
op de koplampbeugel is bevestigd
voldoende los om de koplampen
enigszins te kunnen bewegen.
1.
Uitlijnmarkeringen op het voorste
subframe
2.
Markering op de koplampbeugel
•
Verplaats
de
beneden of naar boven om de
koplampbundel af te stellen.
•
Om de uitlijning van de koplamp
terug te brengen naar de standaard
fabriekspositie,
koplampunit totdat de uitlijnmarke-
ring op het voorste subframe en de
markering van de koplampbeugel in
lijn staan.
•
Draai de bouten in de koplamp-
beugel vast met 15 Nm.
•
Controleer nogmaals de afstelling
van de koplamp.
•
Schakel de koplampen uit als de
lichtbundel naar tevredenheid is
afgesteld.
1
2
koplampunit
naar
verplaatst
u
de
