Elektrische aansluitingen
Draaistroombrander aansluiten
Veiligheidscircuit spanningsloos
Opmerking
Eventueel moet op de brander een aanwezige brug
van een fasegeleider naar de stuurspanning worden
verwijderd.
Beslist de gegevens van de branderfabrikant respec-
teren!
A
a
B
C
E
D

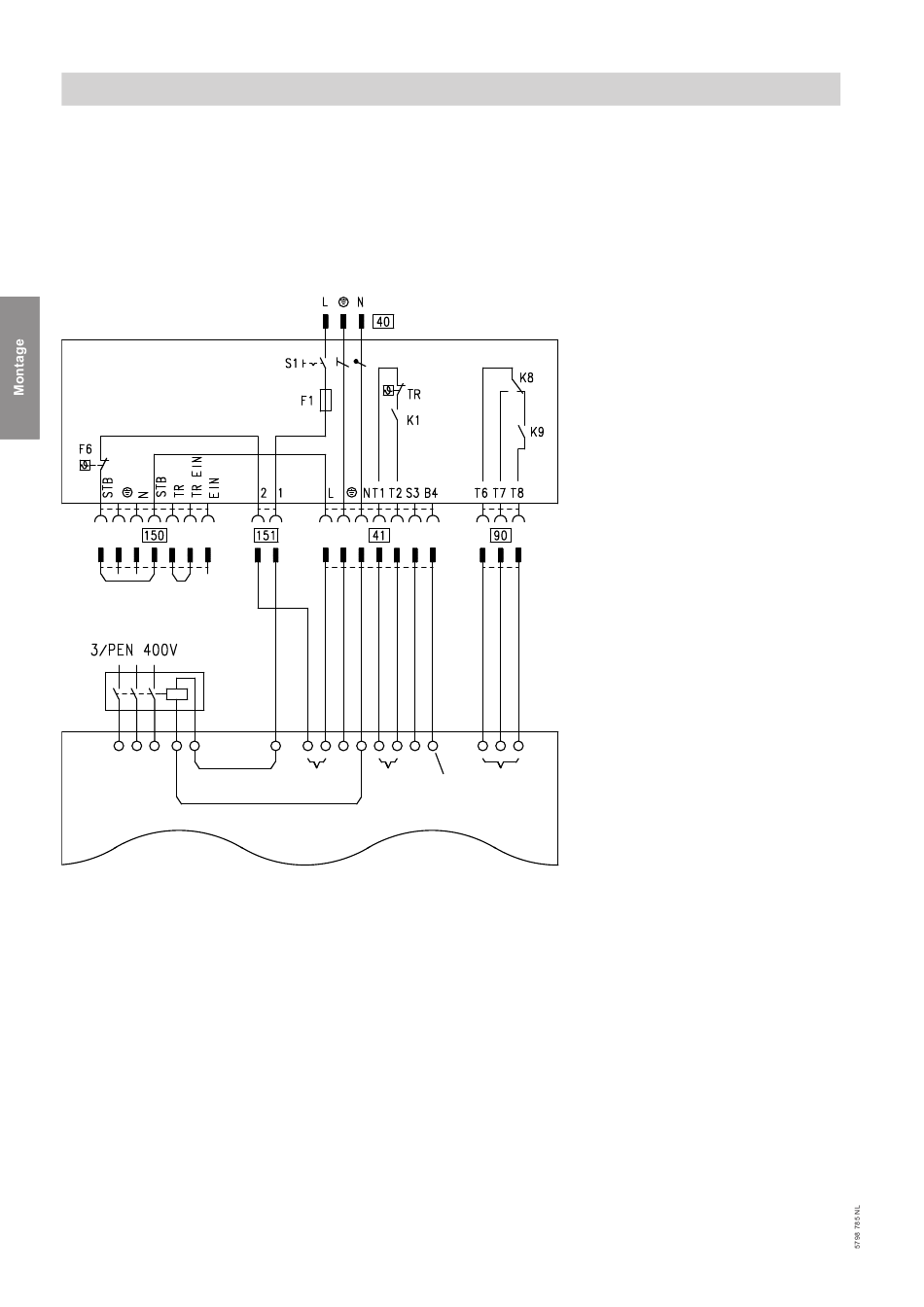

Afb. 27
Regeling
A
Hoofdrelais (installateur)
B
C
Draaistroombrander
Draaistroom-spanningsvoeding brander
D
Aansturing hoofdrelais
E
Veiligheidscircuit (STB), spanningsloos
F
Regelkring trap 1/basisbelasting
G
Storingsmelding brander
H
Bedrijfsurenteller trap 1
K
38
H
G
F
K
L
fÖ
fA
lÖ
aBÖ
aBA
L
Basisbelasting/vollast
Netaansluiting van de regeling
Brander, 1e trap
Brander, 2e trap
Stekker voor externe aansluitingen
Externe veiligheidsinrichtingen, bij aansluiting
a
brug verwijderen
Veiligheidscircuit, spanningsloos,
bij aansluiting de brug verwijderen
