▶ Indien het chloridegehalte hoger is dan 150 ppmpas waterbehande-
ling toe volgens het meegeleverde "handboek waterkwaliteit".
▶ Stel de maximale cv-watertemperatuur in op de gewenste waarde (
§ 9.4.2, pag. 33).
▶ Neem voor meer informatie contact op met de fabrikant. Zie voor
contactgegevens de achterzijde van dit document.
6
Installatie
WAARSCHUWING
Gasexplosie.
▶ Sluit de gaskraan voordat aan gasvoerende delen wordt gewerkt.
▶ Controleer na werkzaamheden alle gasvoerende delen op dichtheid.
6.1
Uitpakken cv-toestel
Het verpakkingsmateriaal is volledig recyclebaar.
▶ Voer het verpakkingsmateriaal af na installatie van het cv-toestel en
recycle het.
▶ Verwijder de omdoos door deze rechtstanding omhoog weg te ne-
men.
▶ Voorkom beschadiging van de aansluitingen aan de boven- en onder-
zijde van het cv-toestel.
▶ Dek de rookgasafvoeradapter van het cv-toestel tijdens installatie af.
6.2
Controleren gassoort
▶ Controleer of de gassoort waarop het cv-toestel wordt aangesloten
overeenkomt met de gassoort zoals deze vermeld staat op de type-
plaat ( § 2.12, pag. 6 ).
6.3
Opstellen cv-toestel
Het cv-toestel kan op 2 manieren worden gemonteerd:
• montage op een frame (accessoire).
• montage aan de wand.
Om volledig gebruik te maken van de modulaire opbouw van het systeem
wordt geadviseerd het cv-toestel in combinatie met het frame te installe-
ren.
Montage op het frame (accessoire)
WAARSCHUWING
Persoonlijk letsel door kantelen van het cv-toestel.
Het frame moet veilig aan de vloer of aan de wand worden bevestigd om
het kantelen van het cv-toestel te voorkomen.
▶ Gebruik bevestigingsmateriaal dat geschikt is voor de ondergrond of
de wand en dat voldoende fixatie biedt.
▶ Borg het frame met de meegeleverde beugel aan de vloer.
▶ Indien boren in de vloer niet is toegestaan: bevestig het frame aan de
wand.
▶ Monteer de dwarsbalken [1] aan de staanders [2].
▶ Borg de dwarsbalken met de meegeleverde hoekstukken [3].
▶ Zet het frame op de gewenste plaats in de opstellingsruimte.
Condens 7000 WP – 6721841192 (2023/03)
▶ Plaats het frame zo, dat de markering [4] naar voren wijst.
4
2
3
3
3
3

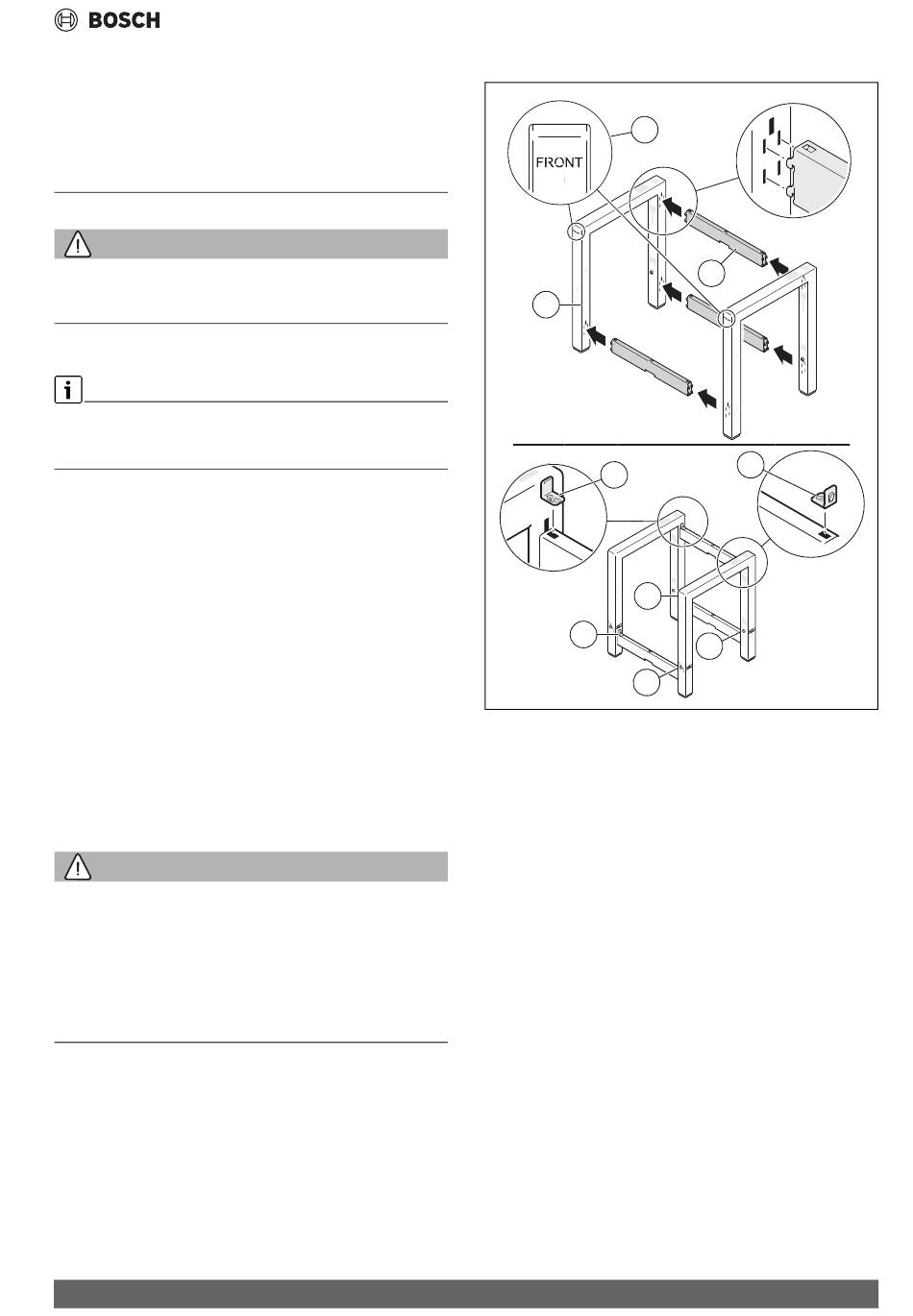

Afb. 8
Monteren frame
[1]
Dwarsbalk
[2]
Staander
[3]
Hoekstuk
[4]
Markering
▶ Monteer de beugel [1] aan het frame.
▶ Bevestig de beugel aan de vloer [3].
-of-
▶ Bevestig het frame aan de wand [2].
▶ Draai de schroef niet volledig aan in verband met het stellen van het
cv-toestel.
Installatie
1
3
3
0010033904-001
13
