7.4
Aansluiten elektrische componenten
Alle kabels van elektrische componenten die van buiten het cv-toestel op
de aansluitstrook worden aangesloten, moeten via de trekontlasting naar
binnen worden geleid.
▶ Sluit de aansluitkabel van de componenten spanningsvrij aan op de
aansluitstrook.
▶ Leid de aansluitkabel door de trekontlasting.
▶ Plaats de kabelgeleiding [1].

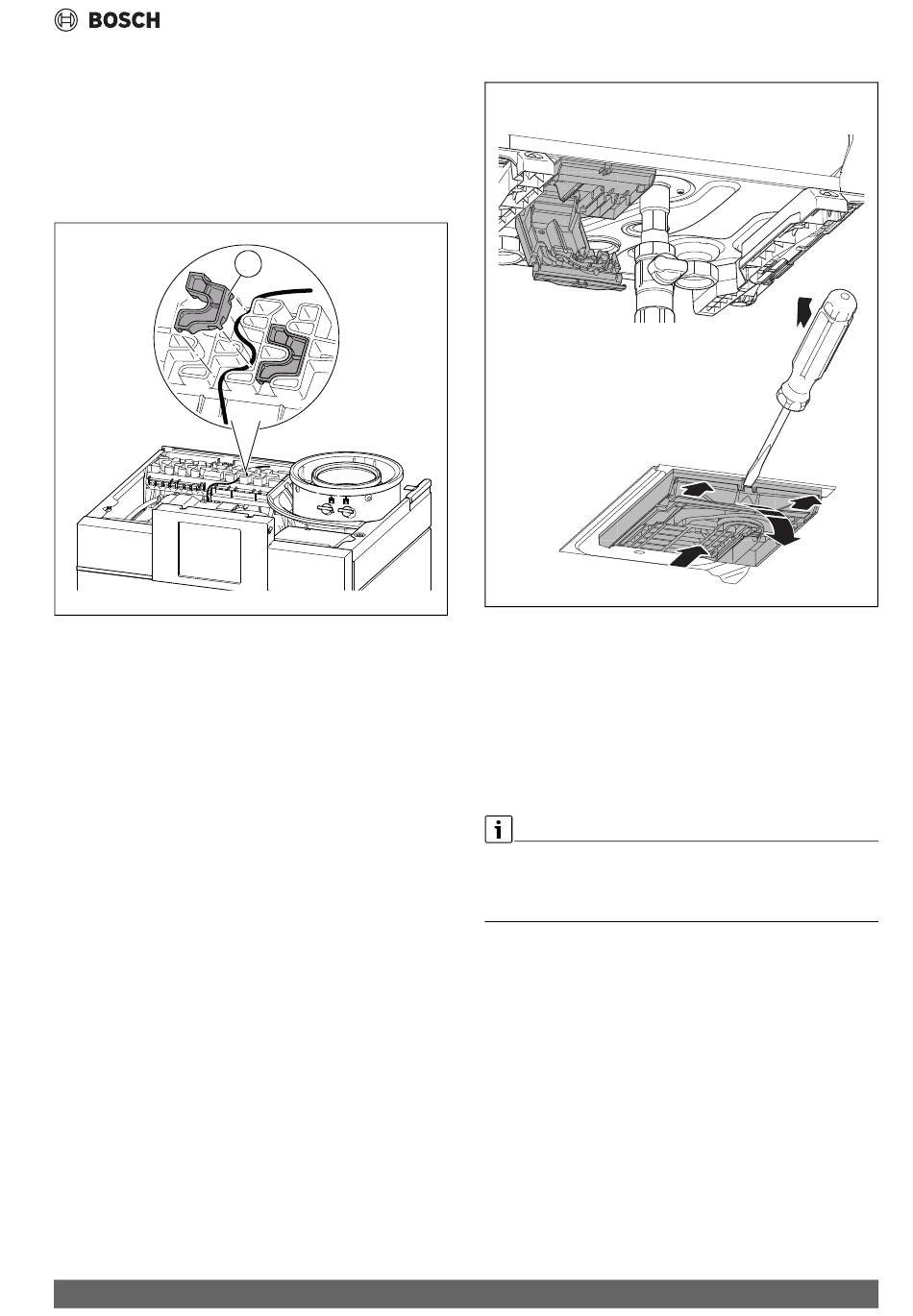

Afb. 24 Plaatsen aansluitkabel en kabelgeleiding
7.5
Aansluiten toestelpomp
▶ Open de pompaansluitunit.
Condens 7000 WP – 6721841192 (2023/03)
1
0010035234-002
▶ Gebruik hiervoor een passende schroevendraaier.
Afb. 25 Openen pompaansluitunit
Met aansluitset:
▶ Sluit de voedingskabel [1] van de pomp aan op de 3-polige connec-
tor.
▶ Sluit de PWM-signaalkabel [2] van de pomp aan op de 2-polige con-
nector.
▶ Leid beide kabels door de trekontlasting.
▶ Sluit de pompaansluitunit: klap de pompaansluitunit omhoog en druk
horizontaal aan tot deze vergrendelt.
Zonder aansluitset:
Bij het gebruik van ander type pompen dan de door Bosch als accessoire
beschikbaar zijn, kan geen gebruik worden gemaakt van het PWM-sig-
naal. De PWM-aansluiting in de pompaansluitunit wordt dan niet ge-
bruikt. Deze pompen worden aan-uit gestuurd.
▶ Sluit de voedingskabel van de pomp aan op de 3-polige connec-
tor[1].
▶ Leid de voedingskabel door de trekontlasting.
Elektrische aansluiting
1.
3.
2.
0010035232-002
21
