Elektrische aansluiting
Symbool
Funktie
Aan-uittemperatuurregeling (potenti-
aalvrij)
Modulatiegestuurde regelaar en EMS-
BUS
BUS
2
1
Extern schakelcontact (potentiaalvrij).
Standaard is deze aansluiting kortge-
sloten.
Buitentemperatuursensor
Boilertemperatuursensor
Temperatuursensor open verdeler
Functiemodule
Netspanning
120/230 VAC
Sanitairpomp
PW2
Netspanning
120/230 VAC
Boilerpomp
PW1
Zekering branderautomaat
1) Het vermogen van de aangesloten warmwaterboiler moet hoger zijn dan de minimale belasting van het toestel.

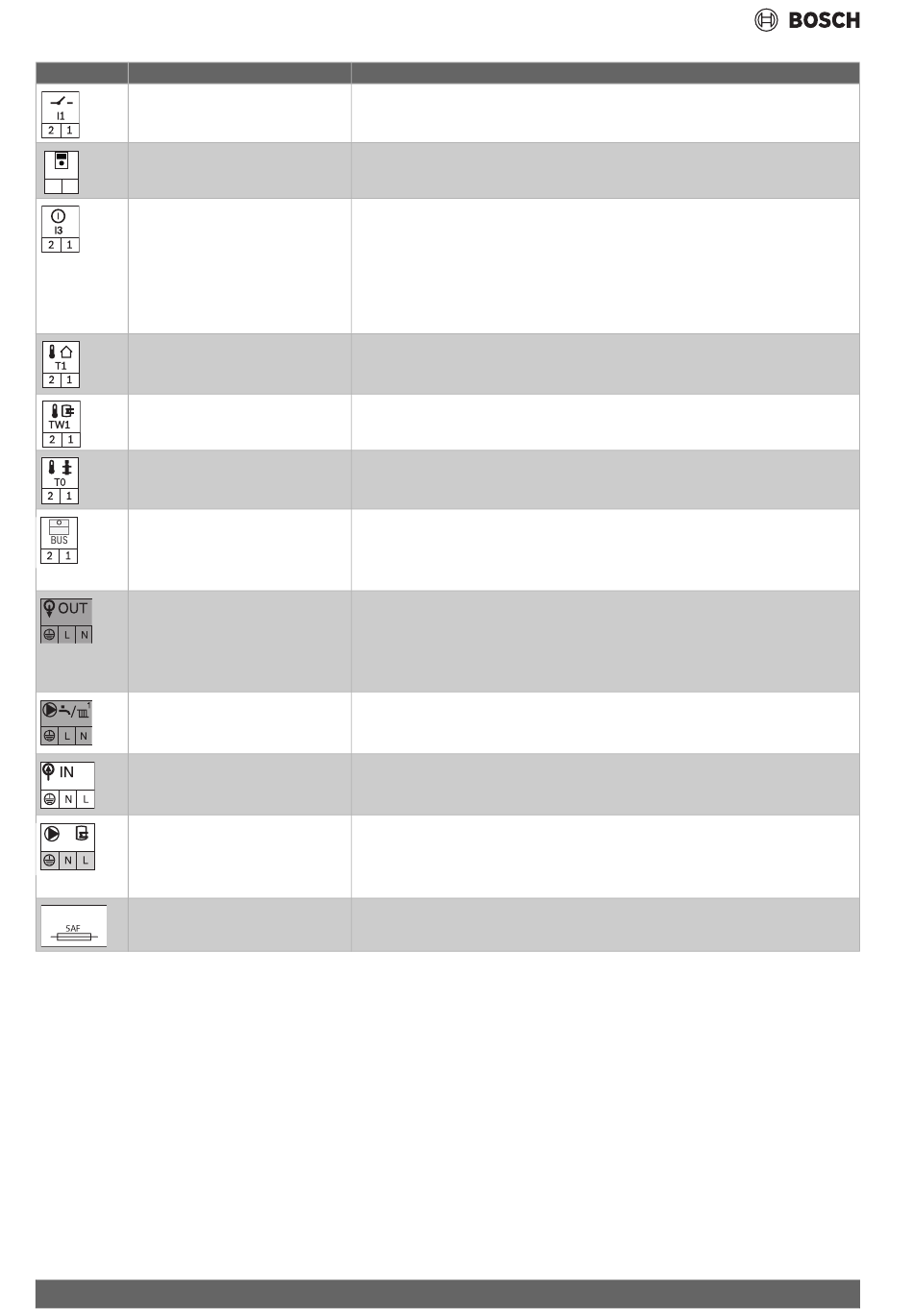

Tabel 7 Symbolen aansluitstrook
20
Beschrijving
▶ Sluit een aan-uittemperatuurregeling aan.
▶ Sluit een modulerende temperatuurregelaar aan (EMS-bus).
Indien meerdere veiligheidscomponenten moeten worden aangesloten, bijvoorbeeld een
condenspomp en een temperatuurbeveilig voor vloerverwarming, moeten deze in serie wor-
den aangesloten. Bij een onderbreking door 1 van de veiligheidscomponenten wordt de
warmtevraag naar het cv-toestel onderbroken.
▶ Verwijder de kortsluitlus.
▶ Sluit de veiligheidscomponenten aan (in serie).
Let op! 230V-componenten mogen uitsluitend via een relais worden aangesloten.
▶ Sluit een buitentemperatuursensor aan.
▶ Sluit een boilertemperatuursensor aan
▶ Sluit een temperatuursensor van de open verdeler aan.
▶ Stel het gebruik van een open verdeler in het servicemenu in: Instellingen> Hydrauliek >
Open verdeler.
▶ Sluit de bus-kabel van de functiemodule aan.
▶ Monteer bij montage in het cv-toestel de functiemodule volgens instructie ( § 7.7, pag.
22).
▶ Sluit de voedingskabel van de functiemodule aan.
-of-
▶ Sluit volgens instructie de 3-wegklep aan ( § 7.6, pag. 22).
Let op! Het totale opgenomen vermogen van de aangesloten componenten mag niet meer
bedragen dan 725 W.
Bij gebruik van een warmwatercirculatieleiding kan een sanitairpomp worden aangesloten of
een circulatiepomp die na een openverdeler is geïnstalleerd.
▶ Sluit de voeding van de sanitairpomp of circulatiepomp aan
Netstekker 230 V
AC
▶ Sluit, indien niet voorgemonteerd, de netstekker aan ( § 7.8, pag. 23).
1)
▶ Sluit de boilerpomp aan
.
-of-
▶ Sluit volgens instructie de 3-wegklep aan ( § 7.6, pag. 22).
Een reservezekering bevindt zich onder het afdekklepje op de branderautomaat.
1)
.
1)
.
Condens 7000 WP – 6721841192 (2023/03)
