Installatie
Aansluiting veiligheidsset 3 bar
▶ Dicht het overstortventiel op de draadaansluiting van de cv-aanvoer
af met een geschikt afdichtingsmiddel of de meegeleverde pakkingen
( afb. 17).
▶ Installeer de afblaasleiding conform de plaatselijke voorschriften aan
het overstortventiel.
5
6

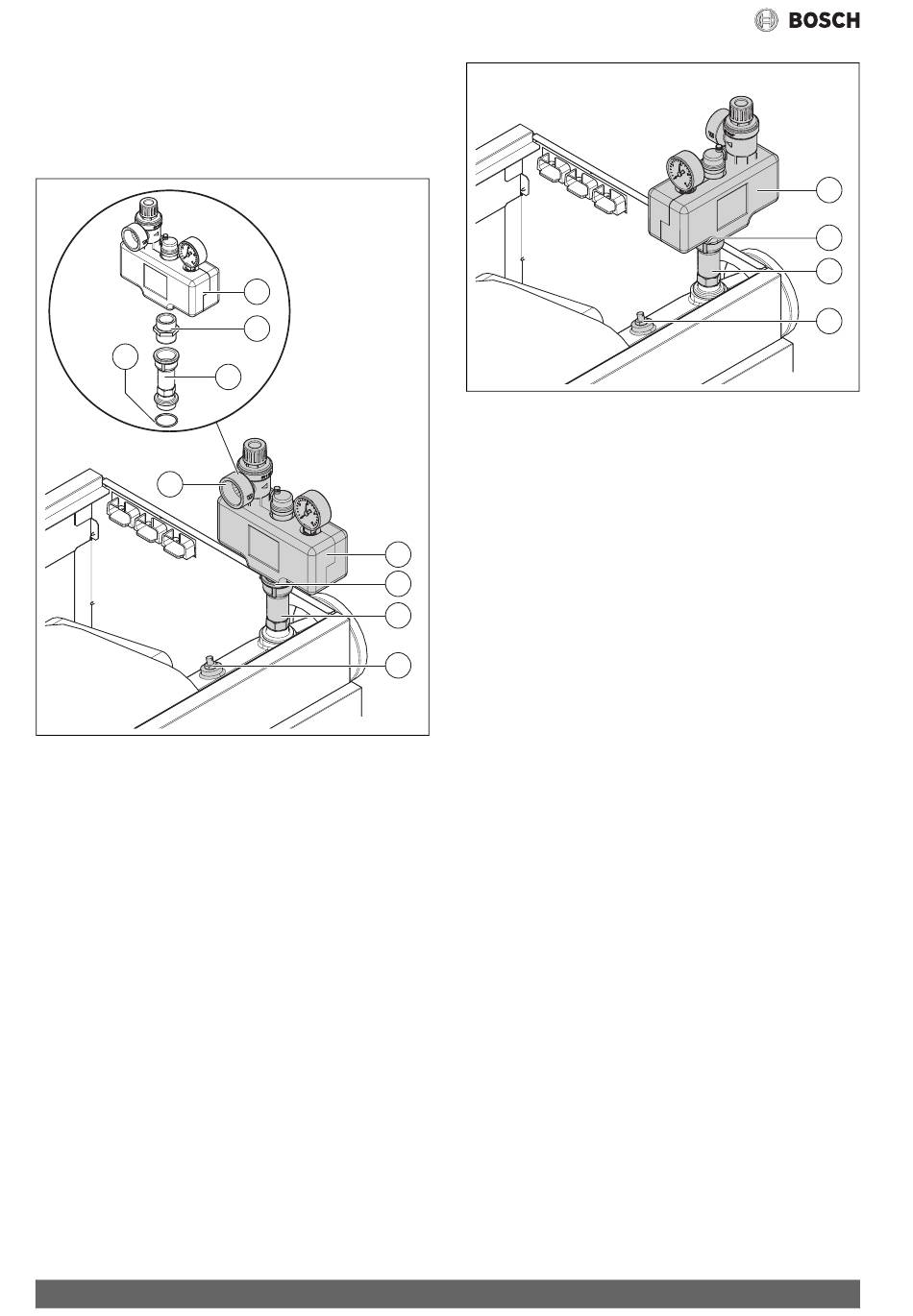

Afb. 17 Veiligheidsset 3 bar (getoond: cv-toestelopbouw rechts)
[1]
Verdeler met armaturen en isolatie
[2]
Dubbele nippel
[3]
Verlengstuk
[4]
Aanvoertemperatuursensor
[5]
O-ring
[6]
Aansluiting afblaasleiding
20
1
2
3
1
2
3
4
0010012549-001
Afb. 18 Veiligheidsset 3 bar
(getoond: alternatieve montagemogelijkheid)
[1]
Verdeler met armaturen en isolatie
[2]
Dubbele nippel
[3]
Verlengstuk
[4]
Aanvoertemperatuursensor
Aansluiting veiligheidsset 4-6 bar
▶ Dicht het overstortventiel op de draadaansluiting van de cv-aanvoer
af met een geschikt afdichtingsmiddel of de meegeleverde pakkingen
( afb. 19).
▶ Installeer de afblaasleiding conform de plaatselijke voorschriften aan
het overstortventiel.
Condens 7000 F – 6720871559 (2019/11)
1
2
3
4
0010013914-001
