Inspectie en onderhoud
11.4.2 Voer een gasdichtheidstest uit
▶ Sluit de afsluitkraan.
▶ Draai de afsluitschroef van de testnippel 2 slagen los.
▶ Plaats de meetslang van de U-buis-manometer op de testnippel.
▶ Open de brandstofafsluitkraan en wacht tot de druk is gestabiliseerd.
▶ Lees de druk af en noteer deze.
▶ Sluit de afsluiter van het cv-toestel en lees de druk na een minuut
opnieuw af.
▶ Bepaal het drukverlies per minuut door verschilberekening.
Lees met de bepaalde drukval per minuut en het testvolume (V
de hand van het volgende diagram ( afb. 37, pagina 36) af, of het gas-
regelblok nog mag worden ingezet.

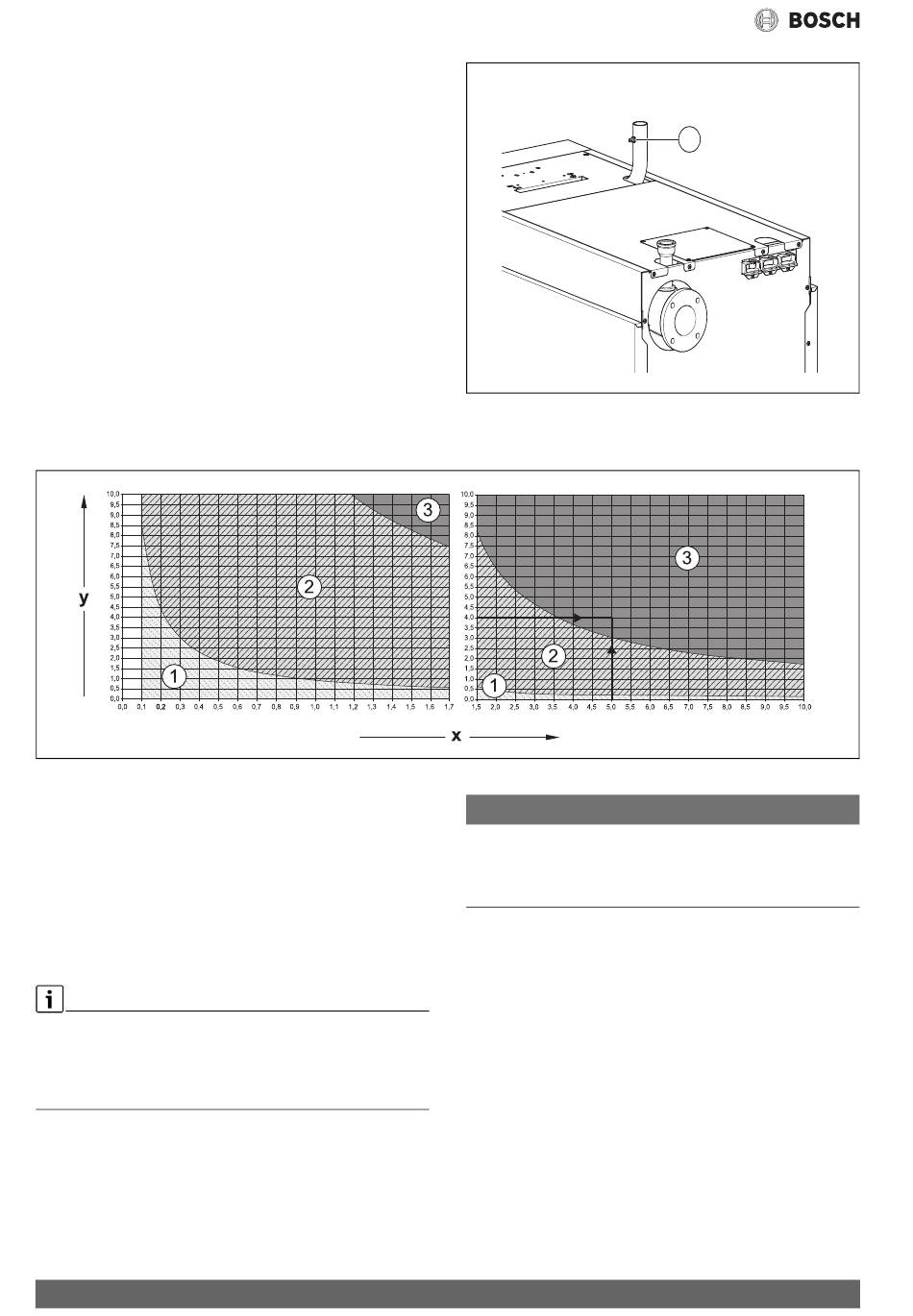

Afb. 37 Toegestaan drukverlies per minuut bij een inwendige dichtheidstest met aanwezige gasdruk
[1]
Bereik "armatuur dicht"= geldt voor nieuwe installaties
[2]
Bereik "armatuur voldoende dicht" = gasregelblok is zonder be-
perking toepasbaar
[3]
Bereik "armatuur niet dicht "= gasregelblok niet inzetbaar
( voer test uit, zoals hierna beschreven)
x
Testvolume in liter
y
Drukval in mbar binnen een minuut
Afleesvoorbeeld: testvolume (V
min = bereik 3 (armatuur niet dicht = armatuur niet inzetbaar)
voer test uit, zoals hierna beschreven.
Wanneer u bij een testvolume (V
> 10 mbar/minuut constateert, moet u het testvolume (V
Neem hiervoor de buis tot en met het eerstvolgende sluitingsmechanis-
me op in de dichtheidstest en herhaal de test met een nieuw testvolume
(V
).
test
Voer de hierna beschreven test uit, wanneer het afleespunt van het test-
volume (Vtest) en de drukval per minuut in het bereik "armatuur niet
dicht" ligt (conform afleesvoorbeeld).
36
test
) 5 liter en drukval 4 mbar/
test
) van < 1 liter een sterke drukval van
test
) vergroten.
test
) aan
Afb. 36 Gasaansluitdruk meten
[1]
Controlenippel voor het meten van de gasaansluitdruk en voor het
ontluchten
OPMERKING:
Materiële schade door kortsluiting!
▶ Sproei of druppel het lekdetectiemiddel niet op kabeldoorvoeren,
stekkers of elektrische aansluitleidingen.
▶ Dek gevoelige plaatsen af voor de lekdetectie.
▶ Controleer alle afdichtingspunten van het geteste leidingdeel met
een schuimvormend lekdetectiemiddel.
▶ Dicht indien nodig het lek af en herhaal de test.
▶ Vervang het gasregelblok, wanneer geen lekkage wordt geconsta-
teerd.
Dichtheidstest beëindigen
▶ Neem de slang weg.
▶ Draai de afsluitschroef in de testnippel weer vast nadat de meetwerk-
zaamheden beëindigd werden.
▶ Controleer de meetnippel op dichtheid.
1
0010012478-001
0010004162-001
Condens 7000 F – 6720871559 (2019/11)
