2
3

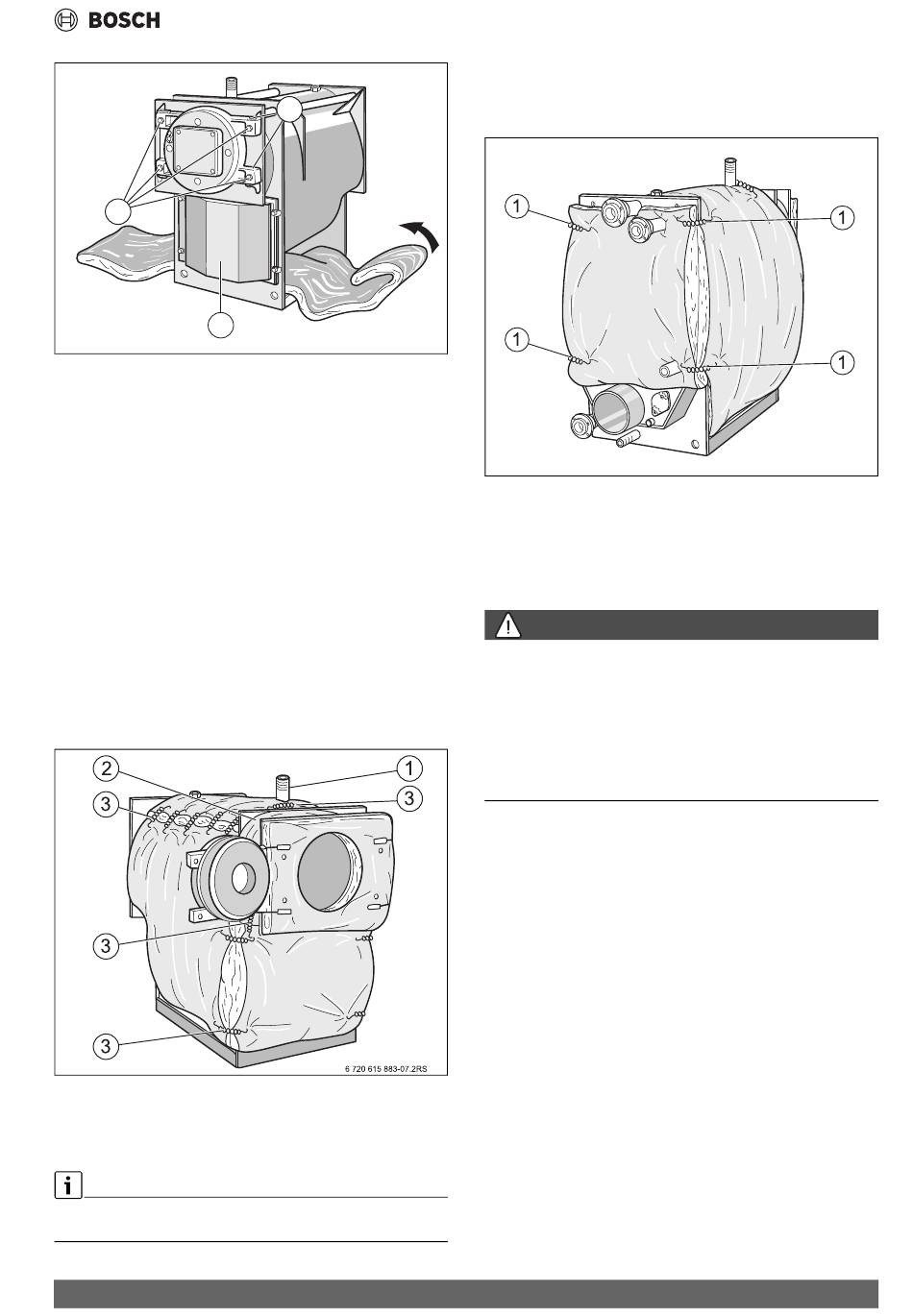

Afb. 9
Schuif de isolatiemat onder het cv-toestel door
[1]
Scharnierbouten
[2]
Deurschroeven
[3]
Verzendverpakking met de typeplaat met de technische gege-
vens, typeplaat met verklaringen van de afkortingen in de land-
staal (voor zover aanwezig)
▶ Plaats de isolatiemat bovenaan overlappend rond de heat cell en be-
vestig deze bovenaan met 5 spanveren [3] ( afb. 10, pagina 17).
▶ Sluit de insnijding voor de watergebrekdetectie [1] af met 2 spanve-
ren [3] ( afb. 10, pagina 17).
▶ Maak de deurschroeven [2] los en draai de stookplaatsdeur open
( afb. 9, pagina 17).
▶ Plaats de voorste isolatie onderaan tegen de voorwand van de heat
cell en bevestig ze met telkens 2 spanveren [3] rechts en links aan de
isolatiemat ( afb. 10, pagina 17).
▶ Plaats de isolatiestroken [2] bovenaan rond de ring van de toestel-
mantel en bevestig ze met 2 spanveren [3] rechts en links aan de
voorste isolatie ( afb. 10, pagina 17).
▶ Plaats de voorste isolatie bovenaan tegen de voorwand van de heat
cell.
Afb. 10 Isolatie aanbrengen en fixeren
[1]
Beveiliging tegen watertekort
[2]
Isolatiestroken
[3]
Spanveren
Let op de uitsparingen voor scharnieren en schroefhulzen voor de mon-
tage van de stookplaatsdeur!
Uni Condens 8000 F – 6721841566 (2022/08)
1
0010011570-001
▶ Sluit de stookplaatsdeur en borg deze met de deurschroeven [2]
( afb. 9, pagina 17).
▶ Plaats de isolatie van de achterwand overeenkomstig de uitsparingen
en bevestig ze rechts en links met 4 spanveren aan het isolatiedeken.
Afb. 11 Isolatie voor de achterwand plaatsen en bevestigen
[1]
Spanveren
6.4
Sluit de cv-installatie aan de rookgas- en waterzijde
aan
6.4.1
Algemene eisen aan het rookgasafvoersysteem
GEVAAR
Levensgevaar door vergiftiging!
Een ontoereikende luchttoevoer kan leiden tot gevaarlijke afvoer van
rookgas leiden!
▶ Waarborg dat de luchttoevoer- en afvoerluchtopeningen niet zijn ver-
kleind of gesloten.
▶ Wanneer het gebrek niet direct wordt opgeheven, mag het cv-toestel
niet worden gebruikt.
▶ Wijs de vakman schriftelijk op het gebrek en op het gevaar.
De volgende aanbevelingen voor de uitvoering van rookgasafvoersyste-
men garanderen een storingsvrij gebruik van de stookinstallatie. Wan-
neer deze regelingen niet worden gerespecteerd, dan kunnen grotere
problemen optreden tijdens het stoken, tot zelfs ontploffingen toe.
Deze problemen zijn vaak akoestische storingen of invloeden op de ver-
brandingsstabiliteit of overmatige trillingen aan onderdelen of modules
daarvan.
Low-Nox verbrandingssystemen moeten vanwege de verbrandingsregeling
met betrekking tot deze problemen als kritisch worden beschouwd. Ont-
werp en bouw het rookgasafvoersysteem daarom bijzonder zorgvuldig.
Het rookgasafvoersysteem bestaat uit een rookgasverbindingsstuk tus-
sen warmtebron en het verticale rookgasafvoersysteem zelf (schoor-
steen).
Door het gebruik van de rookgascondensatie in de warmtebron moet het
rookgasafvoersysteem voor de eigenschappen van het rookgascon-
densaat geschikt zijn.
Respecteer bij de toelichting en uitvoering van de rookgasafvoersyste-
men de volgende eisen:
• Het rookgasafvoersysteem moet van corrosiebestendig gemaakt zijn.
• Het rookgasafvoersysteem moet over de noodzakelijke goedkeuring
voor gebruik met een cv-toestel beschikken.
• Ontwerp de rookgasafvoersystemen conform de lokale en lokale
voorschriften en geldende normen.
Installatie
0010011572-001
17
