14
Veiligheidstechnische uitrusting
Veiligheidstechnische accessoires vindt u in de catalogus of op de inter-
netpaginavan de fabrikant. Neem contact op met uw leverancier.
14.1
Volgorde veiligheidstechnische minimale uitrusting
conform EN 12828:2012
CV-toestel 300 kW; bedrijfstemperatuur 105 °C; uitschakel-
temperatuur (STB) 110 °C – Directe verwarming
11
6/7
1)
3
1
≤ 300 kW
18
12
19

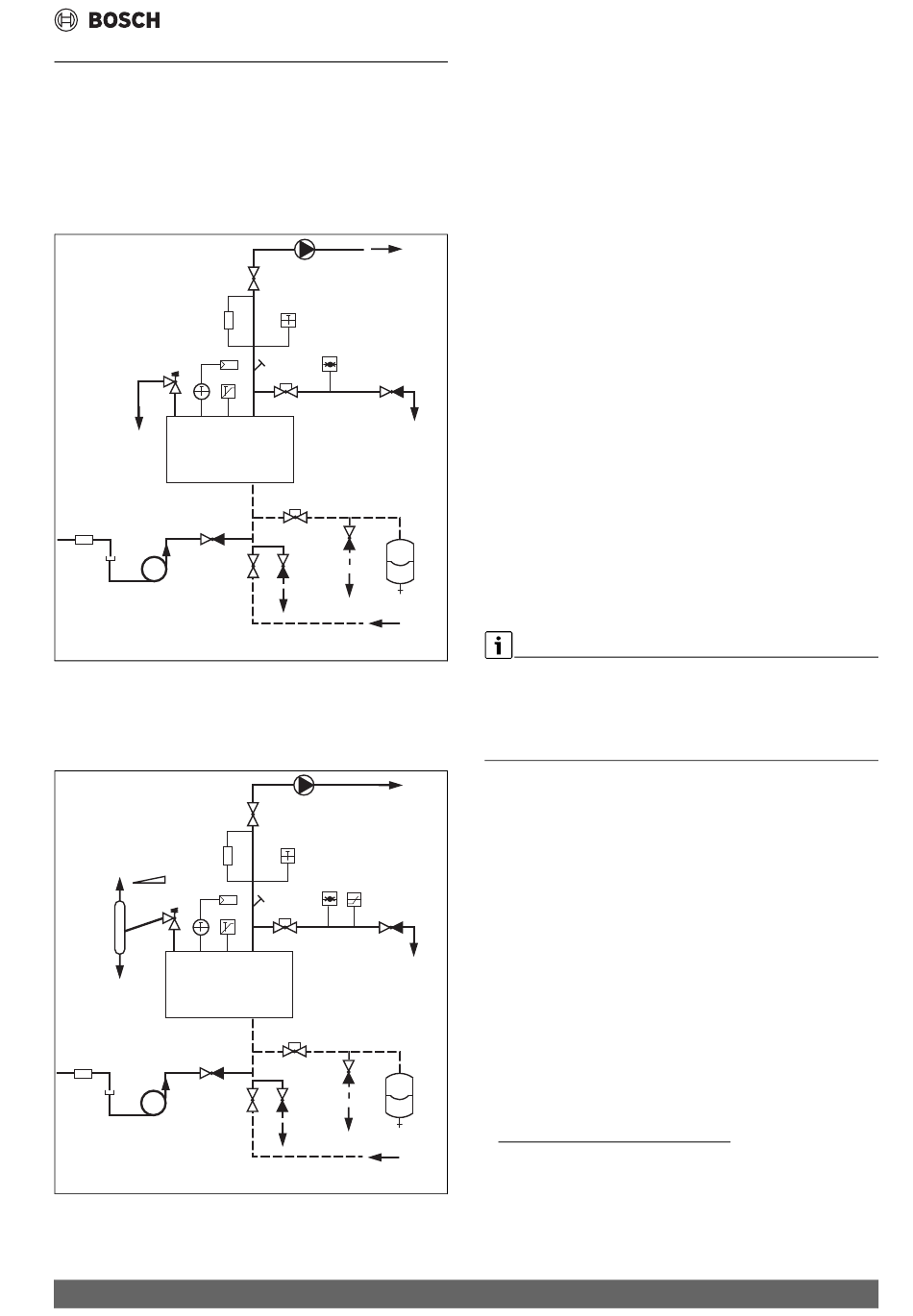

Afb. 49 Veiligheidstechnische uitrusting conform EN 12828:2012 voor
cv-toestellen ≤ 300 kW met veiligheidstemperatuurbegrenzer
(STB) ≤ 110 °C
CV-toestel 300 kW; bedrijfstemperatuur 105 °C; uitschakel-
temperatuur (STB) 110 °C – Directe verwarming
11
0,5 %
6/7
8
1)
3
1
> 300 kW
12
18
19
Afb. 50 Veiligheidstechnische uitrusting conform EN 12828:2012 voor
cv-toestellen > 300 kW met veiligheidstemperatuurbegrenzer
(STB) ≤ 110 °C
Uni Condens 8000 F – 6721841566 (2022/08)
2
1)
5
10
15
20
1)
4
15
14
16
17
2
13
0010011777-001
2
1)
5
9
10
P
15
20
1)
4
15
14
16
17
13
2
0010011778-001
Legenda bijafb. 49, pagina 41 enafb. 50, pagina 41 :
RK
Retour
VK
Aanvoer
[1]
Warmtebron
[2]
Afsluitventiel aanvoer/retour
[3]
Temperatuurregelaar
[4]
Veiligheidstemperatuurbegrenzer
[5]
Temperatuurmeetsysteem
[6]
Membraanveiligheidsklep MSV 2,5 bar/3,0 bar of
[7]
Overstortventiel HFS ≥ 2,5 bar
[8]
Expansievat; in installaties > 300 kW niet nodig, wanneer in
VK
plaats daarvan een veiligheidstemperatuurbegrenzer (zekering
≤ 110 °C) en een begrenzer maximale druk per toestel extra zijn
uitgevoerd.
[9]
Maximaaldrukbegrenzer
[10] drukmeter;
[11] Beveiliging tegen watertekort; niet noodzakelijk in installaties
≤ 300 kW, wanneer in plaats daarvan per cv-toestel een mini-
maaldrukbegrenzer of een door de fabrikant vrijgegeven maatre-
gel is genomen.
[12] Terugslagventiel
[13] vul- en aftapkraan
[14] Expansieleiding (veiligheidsleiding)
[15] Afsluitarmatuur - geborgd tegen onbedoeld sluiten, bijvoorbeeld
door verzegeld kapventiel
[16] Aftapping voor expansievat
[17] Expansievat (EN 13831)
[18] Vulinrichting
[19] Geschikt apparaat voor het scheiden van het warmtenet van het
drinkwaternet
[20] Aftapkraan ketelveiligheidsgroep (manostaatbalk)
RK
De afbeeldingen tonen schematisch de veiligheidstechnische uitrusting
conform EN 12828:2012 voor de hier behandelde installatie-uitvoerin-
gen, zonder volledigheid te pretenderen. Voor de praktische uitvoering
gelden de betreffende regels der techniek.
▶ Houd de lokale grenswaarden aan.
VK
Beveiliging tegen watertekort als bescherming tegen ontoelaatbaar
opwarmen
Conform EN 12828:2012 is ter beveiliging van het cv-toestel tegen on-
toelaatbare opwarming een beveiliging tegen watertekort nodig. De
EN 12828:2012 staat als alternatief voor de beveiliging tegen waterte-
kort een toegelaten minimaledrukbegrenzer toe.
RK
1) De maximaal bereikbare aanvoertemperatuur in combinatie met CFB/CC
regelaars uit de serie CFB 800/CFB 900 ligt ongeveer 18 K onder de
uitschakeltemperatuur van de veiligheidstemperatuurbegrenzer.
De maximaal bereikbare aanvoertemperatuur in combinatie met CFB/CC-
regelaars uit de serie CC 8000 is circa 12 K onder de uitschakeltemperatuur van
de veiligheidstemperatuurbegrenzer.
Veiligheidstechnische uitrusting
1)
1)
1)
41
