YarwaY TemplowHT-sTooMkoeler
Handleiding voor installatie en onderHoud
de minimaal vereiste leidinglengte na de
TemplowHT-stoomkoeler is afhankelijk
van de toepassing en wordt door Yarway
opgegeven in het offertestadium. dit rechte
eind is noodzakelijk om corrosie te voorkomen
ten gevolge van de inslag van waterdruppels
op de leidingwand, kleppen en fittings,
en ligt doorgaans in de orde van minimaal

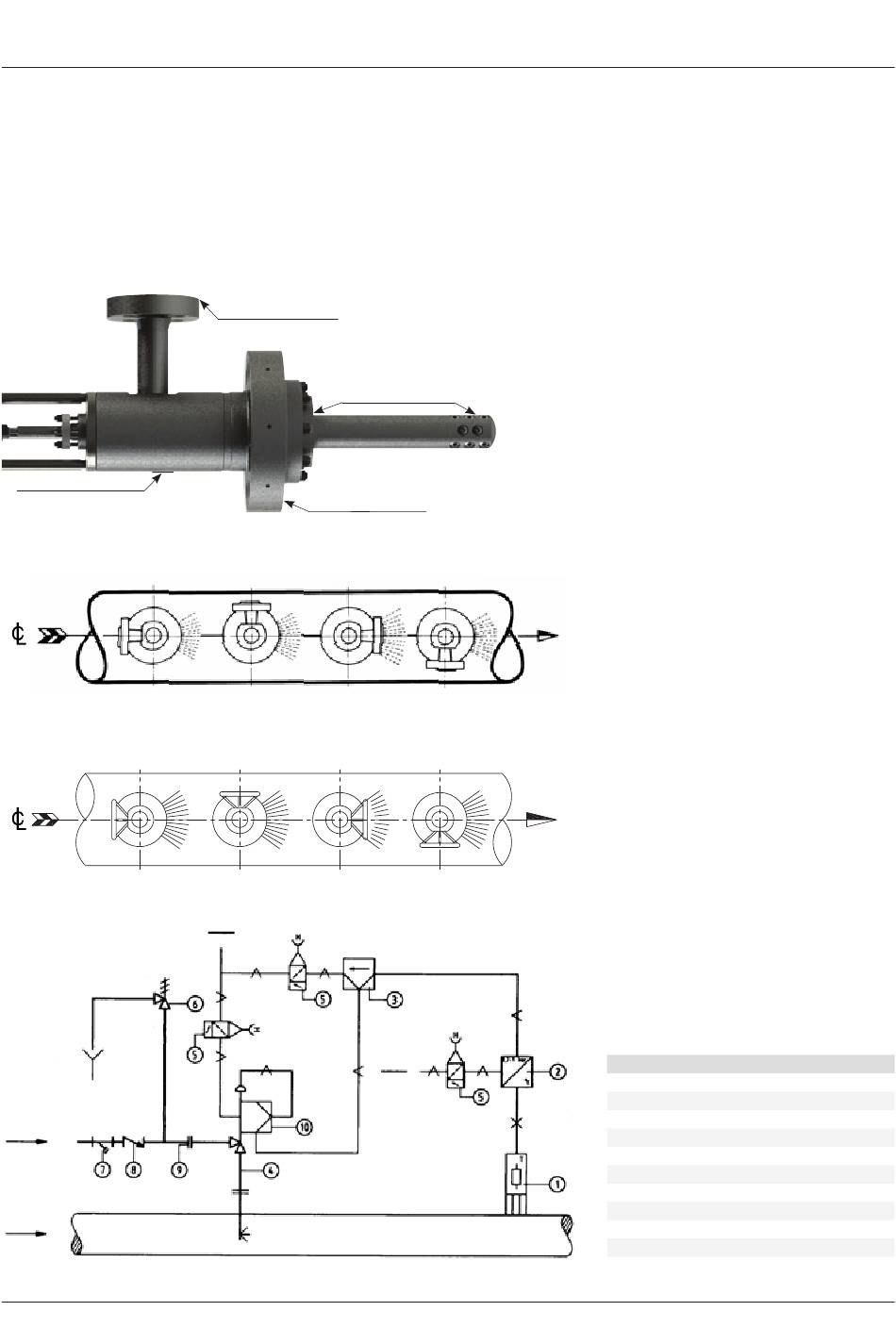

FiGuur 1 - Model 59/69/79
identificatieplaatje
FiGuur 3
stoomleiding
FP9
stoomleiding
HWW
FiGuur 4
Water
stoom
4 tot 6 meter; voor de stoomkoeler is
doorgaans geen bovenstroomse rechte lengte
noodzakelijk.
de afstand van de TemplowHT-stoomkoeler
tot de temperatuursensor is nominaal
12 tot 15 meter, hoewel de specifieke
afstand voor de toepassing door Yarway
in het offertestadium wordt opgegeven.
Controleren op
beschadigingen
Controleren op
beschadigingen
Controleren op
beschadigingen
Waterflensposities
FP12
FP3
Handwielstanden
HWN
HWe
lucht
stroom-
richting
FP6
stroom-
richting
HWs
lucht
langere afstanden zorgen ervoor dat het water
bij lagere stoomsnelheden volledig verdampt.
de temperatuursensor moet in de bovenste
helft van de leiding worden geplaatst; voorkom
dat de stoomleiding wordt afgetakt tussen
de TemplowHT-stoomkoeler en de sensor
(zie figuur 4).
onderdeel
beschrijving
1
Temperatuursensor
2
Temperatuurtransmitter
3
Temperatuurregelaar
4
TemplowHT-stoomkoeler
5
luchtfilterregelaar
6
Veiligheidsklep
7
Filter
8
Terugslagklep
9
Flens
10
e/P-standsteller
