YarwaY TemplowHT-sTooMkoeler
Handleiding voor installatie en onderHoud
FiGuur 7
onderHoUd
opmerking
onderhoud van de TemplowHT-stoomkoeler is niet
ingewikkeld en er is geen speciaal gereedschap
of uitgebreide training voor nodig. er moet tijdens
alle onderhoudswerkzaamheden wel zorgvuldig
gewerkt worden, vooral wanneer er gewerkt
wordt met slijpmachines, perslucht en draaiend
gereedschap. Het dragen van veiligheidsbrillen en
beschermende kleding is verplicht, overeenkomstig
standaardveiligheidsprocedures. Neem in geval
van twijfel contact op met uw leidinggevende
of veiligheidsfunctionaris, voordat u met de
werkzaamheden begint.
verwijderen
Voordat de TemplowHT-stoomkoeler uit
het systeem wordt verwijderd, moeten
zowel de stoom- als waterleiding drukloos
en afgetapt zijn. sluit de stroomtoevoer
naar elektrische aandrijvingen en/of andere
apparatuur af, voordat deze gedemonteerd
worden. ontlucht de toevoerleiding voor
de instrumentlucht en verwijder deze.
draai de bouten los van de stoom- en
de wateraansluiting, maar tap de aansluitingen
af voordat ze geheel worden losgenomen.
de TemplowHT-stoomkoeler kan nu uit het
systeem worden verwijderd. Het verdient
aanbeveling de TemplowHT-stoomkoeler
over te brengen naar een geschikte
werkplaats die voorzien is van een werkbank
en een bankschroef. Til de koeler op
met hijsbanden om het huis. Probeer de
TemplowHT-stoomkoeler nooit op te
tillen aan het juk, de aandrijving of een
van de accessoires.
Afhankelijk van het gebruikte type
aandrijving worden er verschillende
spindelkoppelingen gebruikt. Neem
nauwkeurig de maat en noteer de afmetingen

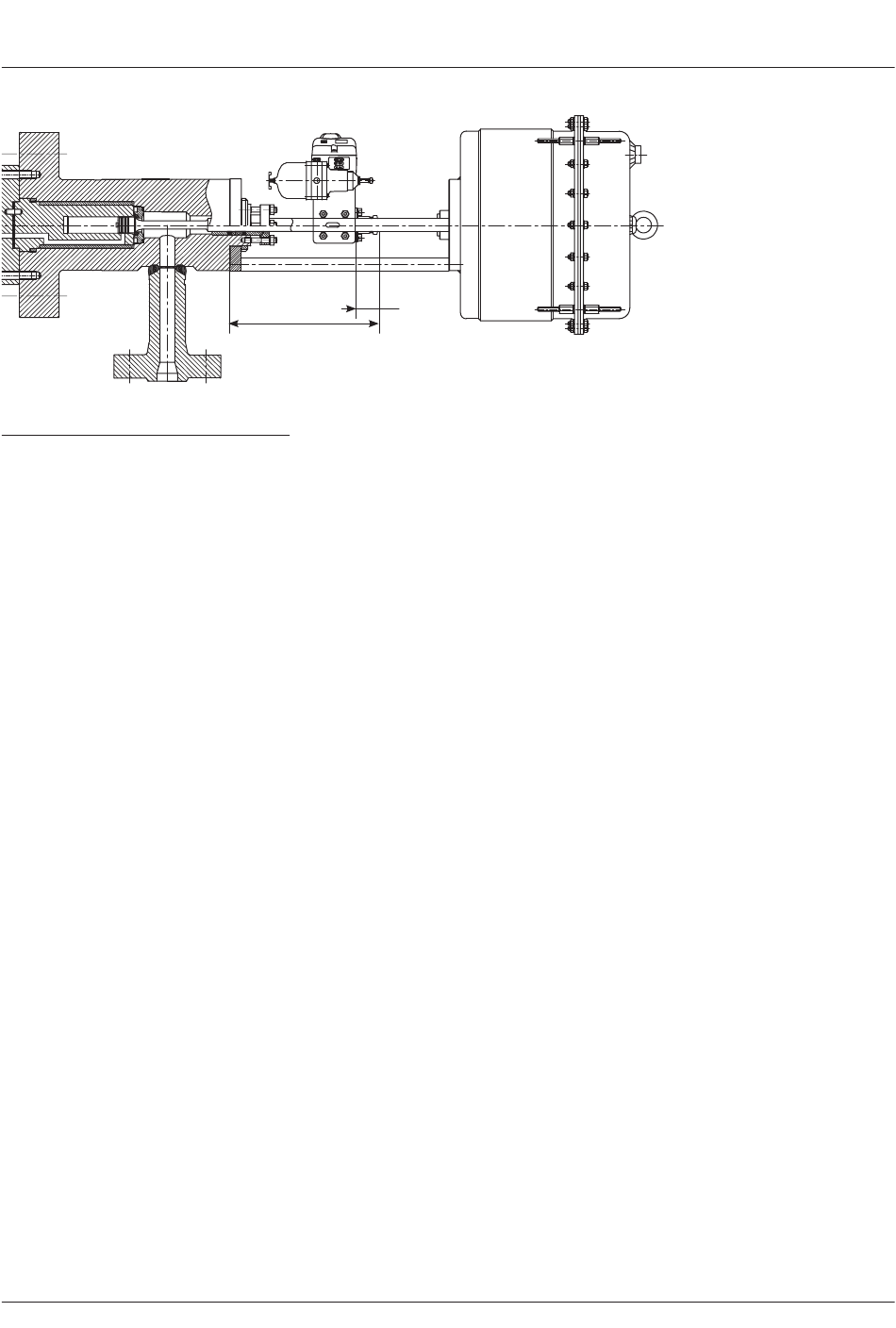

A en B (zie afbeelding 7) voor de hermontage.
B
A
Noteer ook de stand (en maak zo nodig een
schets) van eventuele hendels of speciale
fittingen, voordat deze worden gedemonteerd.
Als er aan de aandrijving moet worden gewerkt,
volgt u de handleiding van de fabrikant van
de aandrijving.
Verwijder de aandrijving en het juk voordat
wordt aangevangen met de demontage van
de TemplowHT-afsluiter.
demontage (zie figuur 10)
de TemplowHT-stoomkoeler kan het
gemakkelijkst gedemonteerd worden in
horizontale stand met het huisverlengstuk
stevig in een bankschroef geklemd.
Verwijder moeren (16) en ontkoppel
injectie-eenheid (7).
Controleer de waterkanalen van de injectie-
eenheid met een zaklantaarn of een endoscoop.
Controleer de toestand van de verstuivers (17).
Alle onderdelen moeten scheurvrij zijn. Voer in
geval van twijfel een liquid penetrant test uit.
Controleer de toestand van de bouten en
moeren (15, 16). schroefdraad mag niet zijn
aangevreten of versleten. is dit wel het geval,
verwijder dan het onderdeel en vervang het door
een nieuwe. Verwijder pakking (5) die zal worden
vervangen door een nieuwe.
Verwijder het draadeind van de pakkingbus,
moeren (13, 14) en plaat (10). Verwijder
pakkingdrukker (12). Als (12, 10) in goede staat
verkeren en vrij zijn van krassen en putten,
kunnen ze worden hergebruikt.
installeer het afsluiterhuis (1) op een stevig
werkblad en zorg ervoor dat aan de flenszijde
een opening zit die groot genoeg is om de
regelcilinder (3) uit het afsluiterhuis (1)
te drukken. de afdichting (4) veroorzaakt
aanmerkelijke wrijving. Bescherm het
draadeind van de spindel (6) met een houten
blok of een andere bescherming.
duw de spindel helemaal omlaag tot die
op de onderkant van cilinder (3) rust.
Gebruik een hamer om de cilinder/spindel (3, 6)
uit het afsluiterhuis (1) te drijven. Verwijder
de pakking (4). Zorg ervoor dat de pin (8) niet
beschadigt tijdens deze handeling.
Neem de regelcilnder (3) open deze
(gebruik een steeksleutel om de zitting los
te draaien), zodat de spindel uitgenomen kan
worden. Controleer de zitting (2). de zitting
moet vrij zijn van krassen, groeven en putten.
Als de zitting is beschadigd dient deze te
worden vervangen. Verwijder de afdichtring (19).
deze ring kan niet worden hergebruikt.
