YarwaY TemplowHT-sTooMkoeler
Handleiding voor installatie en onderHoud
leidingbochten moeten altijd een grote radius
hebben om de waterdruppels in suspensie
te houden tot ze volledig verdampt zijn.
de stoomkoeler kan zowel in horizontale
als verticale leidingen gemonteerd worden,
maar de waterinjectie moet altijd in
de stroomrichting van de stoom zijn.
de TemplowHT-stoomkoeler kan onder
een hoek van 90° ten opzichte van de leiding
gemonteerd worden, maar installatie in de
verticale neerwaarts gerichte stand moet indien
mogelijk worden vermeden (zie figuur 5).
Yarway levert de TemplowHT-stoomkoeler
als volgt:
identificatienummer:
xx. 59. xxxxx - Gesmeed type met NPs 3/dN 80
installatieflens
xx. 69. xxxxx - Gesmeed type met NPs 4/dN 100
installatieflens
xx. 79. xxxxx - Gesmeed type met NPs 5/dN 125
installatieflens
opmerking
een horizontaal gemonteerde
TemplowHT-stoomkoeler moet voorzien worden
van ondersteuning ter compensatie van het gewicht.
de watertoevoer moet van goede kwaliteit
zijn (schoon en gefilterd, ketelvoedingswater)
en moet een constante druk hebben zoals
aangegeven in de orderdocumenten.
elke watertoevoerleiding moet beschermd
worden door een eigen filter met een maximale
perforatie van 0.1 mm (0.4 mm is acceptabel
voor verstuivers van maat 'e' en groter).
Als er bekrachtigde afsluiters in de
toevoerleiding zitten (inclusief elektrische
aandrijvingen) moet een veiligheidsklep van
een goedgekeurd type worden gemonteerd.

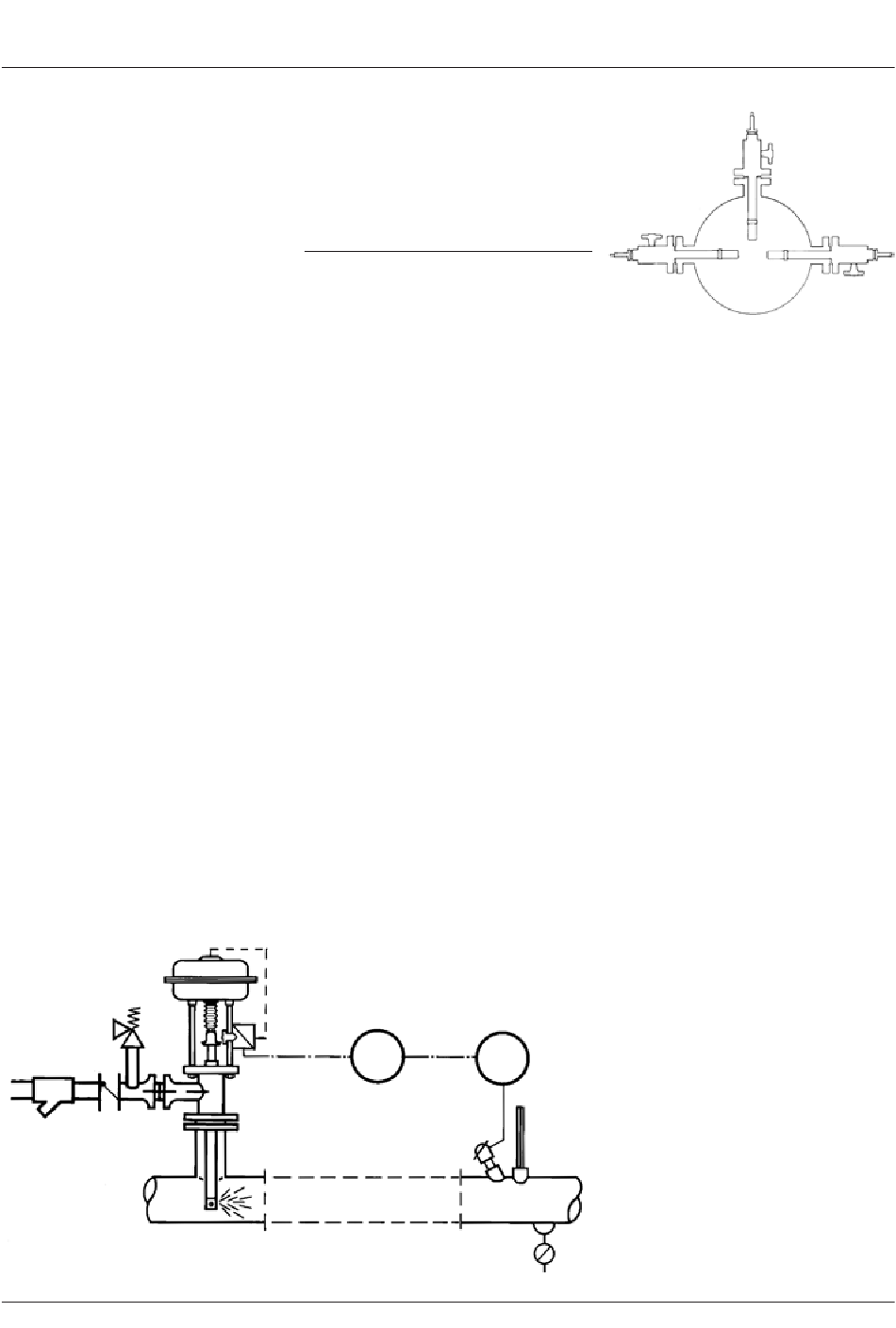

FiGuur 6
Veiligheidsklep
Terugslagklep
Filter
Gebruik, net als bij stoomleidingen, pakkingen
en bouten in overeenstemming met de
relevante leidingnorm. spoel de waterleiding
door voordat deze op de aansluitflens van de
TemplowHT-stoomkoeler wordt aangesloten
(zie figuur 6).
opstartprocedUre
Zorg ervoor dat alle onderdelen correct
geïnstalleerd zijn. elektrische en pneumatische
aansluitingen moeten volgens de instructies
van de fabrikant gemaakt worden.
Controleer de ingestelde waarden voor
de filterregelaars en standstellers en stel
deze zo nodig bij, overeenkomstig de adviezen
van de fabrikant. kalibreer op soortgelijke
wijze de temperatuurtransmitter/-regelaar
en controleer de automatische respons op
temperatuurveranderingen.
Verwarm de stoomhoofdleiding en
open de afsluiter van de watertoevoer.
Controleer de waterdruk bij de
TemplowHT-stoomkoeler. Controleer de
werking van de temperatuurtransmitter
en -regelaar door handmatig het
uitgangssignaal te verhogen en verlagen,
en te letten op de aangegeven en vastgelegde
temperaturen.
Wanneer er een goede coördinatie tussen
instrumentsignaal en temperatuur is bereikt,
kan de ingestelde waarde worden vastgelegd
en het systeem worden ingeschakeld voor
automatische werking.
Het verdient aanbeveling de diverse
stoomparameters over een langere periode te
registreren, om de werking te controleren en
waar nodig bij te stellen.
