De door de gebruiker in te stellen bedieningselementen en aansluitingen
van de RF-generator
De door de gebruiker in te stellen bedieningselementen en aansluitingen voor de RF-generator zijn (zie
Afbeelding 2-10):
•
Pneumatisch voetpedaal - Activeert/stopt de RF-ablatie met één keer indrukken.
•
Netsnoer RF-generator – Bevindt zich op de systeemwagen, wordt in het contact naast de AAN/UIT-
schakelaar gestoken; zie Afbeelding 2-10.
•
RF AAN/UIT-knop – Alternatieve besturing van het voetpedaal; activeert/stopt de RF-ablatie met één
enkele druk op de knop.
Aan-uitschakelaar – De tuimelschakelaar op de achterkant van het apparaat moet worden aangezet
•
tijdens gebruik en uitgezet voordat de stekker uit het stopcontact wordt getrokken.
Volumeregelknop van RF-generator (op achterpaneel) – Reguleert de akoestische toon die begint bij
•
aanvang van de RF-ablatiecyclus.
•
Geleideraansluiting potentiaalvereffening (PE) – Voorziet in een verbinding van de RF-generator en
de wagen.
RF AAN/UIT
Voetpedaal

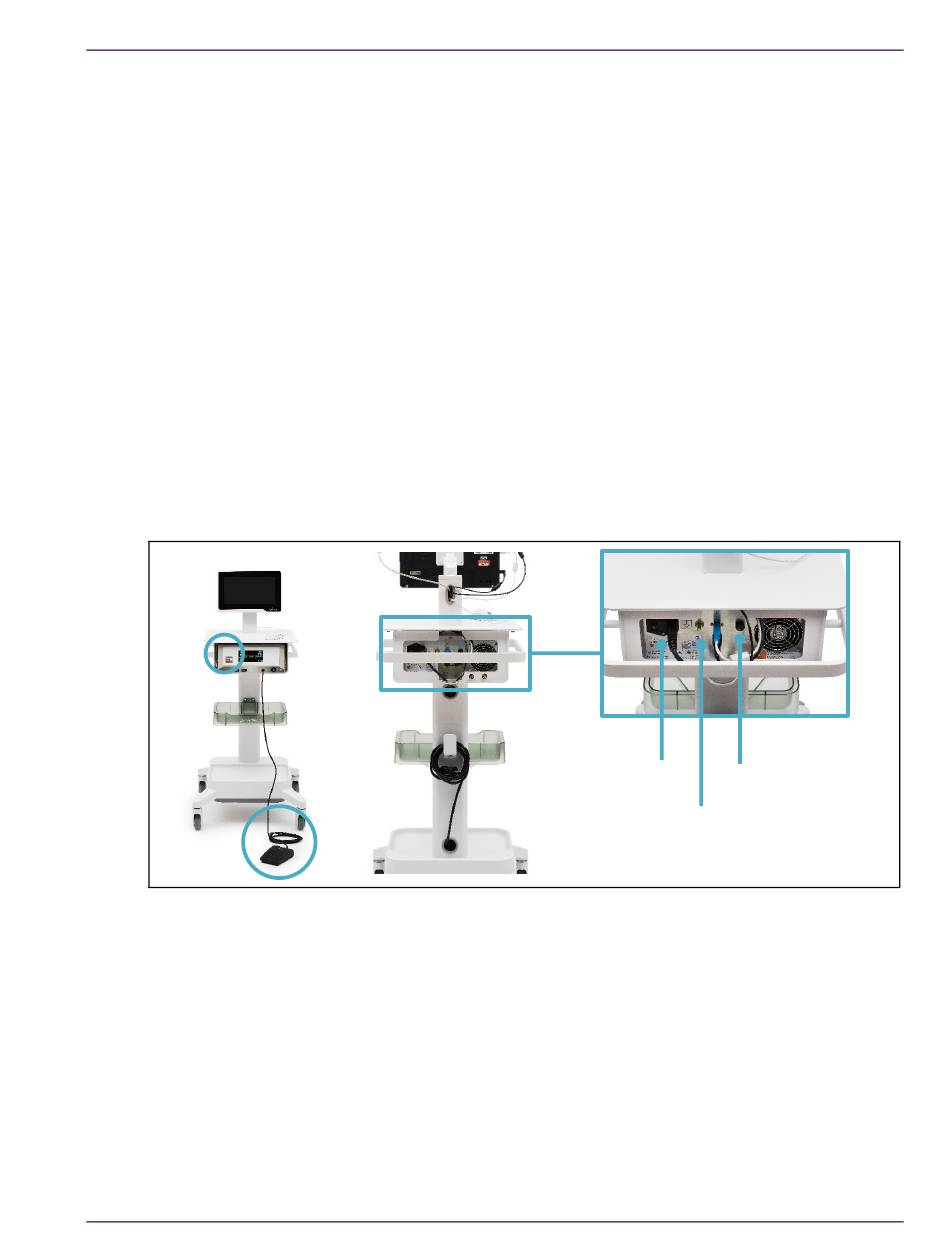

Afbeelding 2-10. Aansluitingen en bedieningselementen op de RF-generator.
REF-009 LS 03818-009NL rev. A, januari 2021
Hoofdstuk 2: Overzicht van het Sonata-systeem
Aan-
uitschakelaar
Geleideraansluiting
potentiaalvereffening
Volume-
regelknop
