4.4 Een myoom in beeld brengen
De SMART Guide en vijf (5) bedieningselementen op het behandelinstrument werken samen om een myoom
in beeld te brengen.
De SMART Guide (zie Afbeelding 4-6) is een grafische overlay op het echobeeld die bestaat uit de volgende
grafische elementen:
a. IUUS-probetip (bovenste illustratie);
b. introducergeleide
c. ablatiezone
(binnenste rode
d. thermische veiligheidsgrens
e. introducertip-tracker (gele pijlpunt
f.
planningslijn introducer (de gele lijn wordt rood wanneer de introducertip de diepte van de
planningslijn van de introducer bereikt
g. uitlijnhulpmiddel voor introducertip (gele ruit met pijlen
h. trackers voor naaldelektrodentippen (drie gele pijlpunten
i.
planningslijnen naaldelektrode (drie (3) gele lijnen die de geplande diepte van de naaldelektrode
aangeven; de planningslijnen voor de naaldelektroden worden rood wanneer de naaldelektroden tot
de geplande diepte worden ontplooid
Ablatiezone

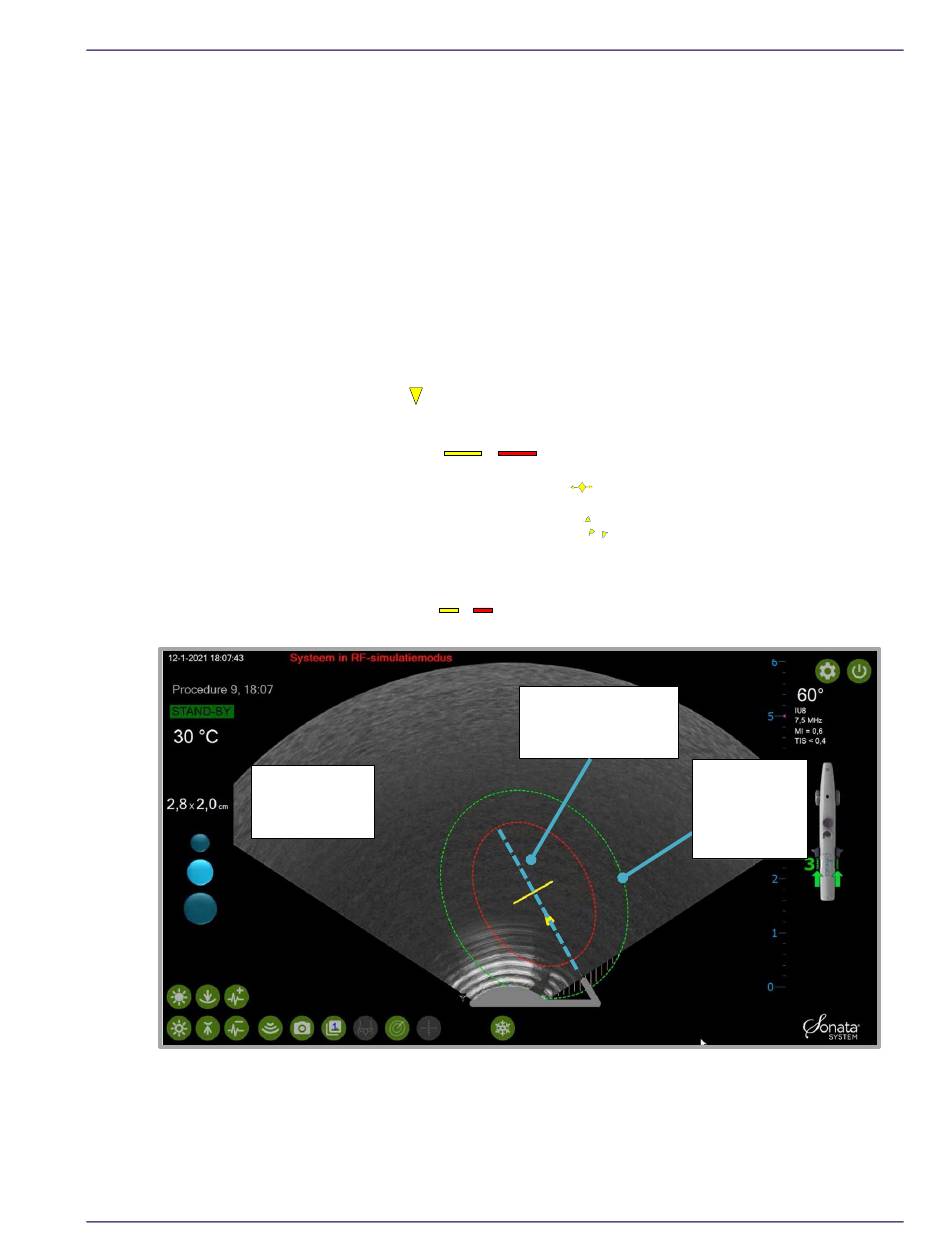

Afbeelding 4-6.
Ablatiezone (binnenste rode ellips), thermische veiligheidsgrens (buitenste groene ellips) en
introducergeleide (blauwe stippellijn).
REF-009 LS 03818-009NL rev. A, januari 2021
Hoofdstuk 4: Sonata-procedure voor transcervicale ablatie van myomen
(blauwe
stippellijn);
ellips);
(buitenste groene
);
ellips);
);
);
);
).
Introducergeleide
Thermische
veiligheids-
grens
55
