9
|
Elektrische installatie
9.3.4 De elektriciteitsmeters aansluiten
Uitgebreide handleiding voor de installateur
104
1 Bovenpaneel
2 Paneel van de gebruikersinterface
3 Deksel schakelkast boven

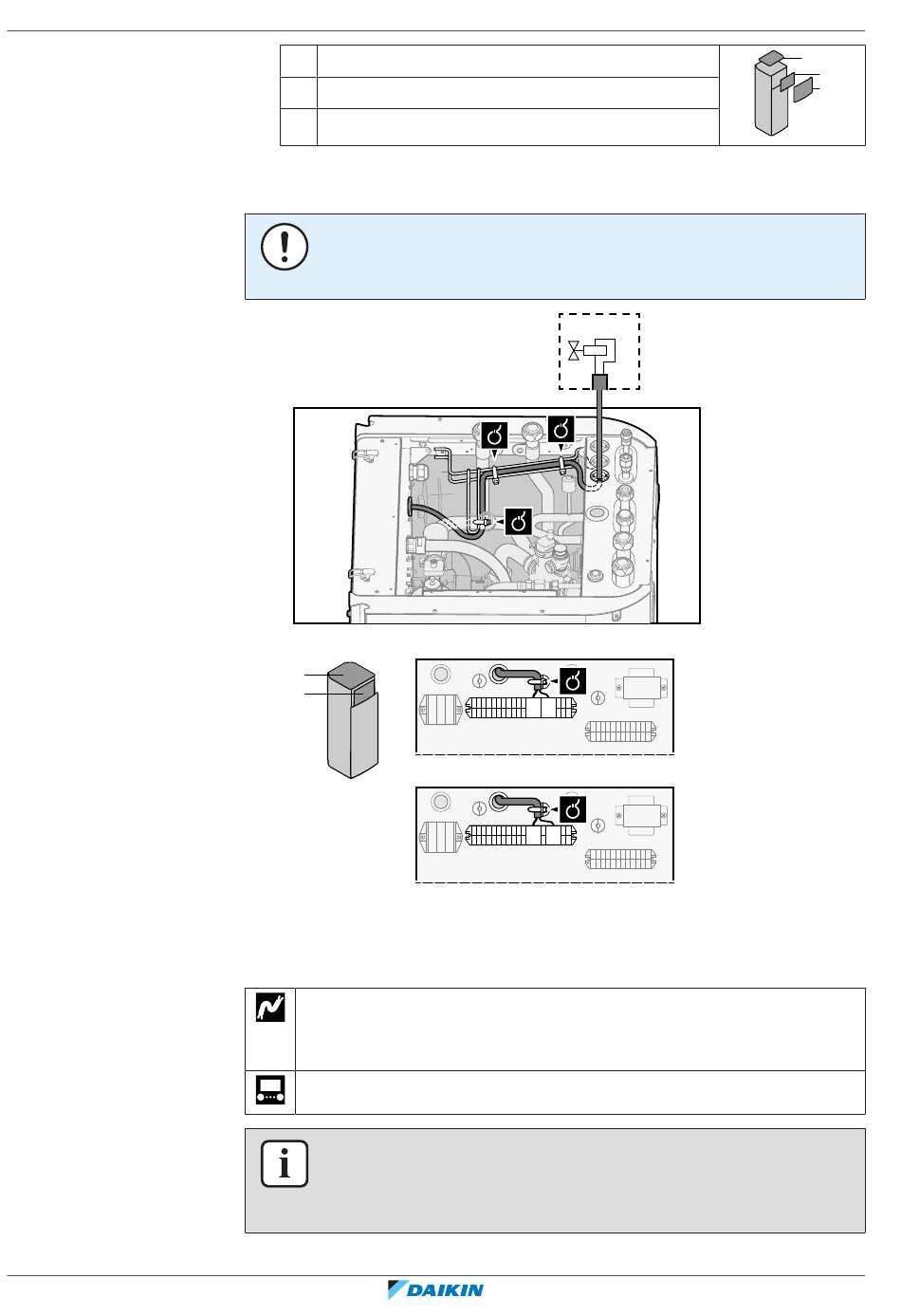

2 Sluit de klepbesturingskabel aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
OPMERKING
De bedrading voor een NC afsluiter (normaal gesloten) verschilt van deze voor een
NO afsluiter (normaal open).
A
B
A
B
B
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Draden: 2 (per meter)×0,75 mm²
Elektrische meters: 12 V-gelijkstroompulsdetectie (spanning geleverd door
printplaat)
[9.A] Energiemeting
INFORMATIE
In geval van een elektrische meter met transistoruitgang, controleer de polariteit. De
positieve polariteit MOET aangesloten worden op X5M/6 en X5M/4; de negatieve
polariteit op X5M/5 en X5M/3.
M2S
NO
21 28
X2M
NC
21 29
X2M
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
1
3
2
Daikin Altherma 3 R F
4P629093-1 – 2020.08
