7.2.6 De binnenunit sluiten
7.3 De buitenunit monteren
7.3.1 Over de montage van de buitenunit
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
1

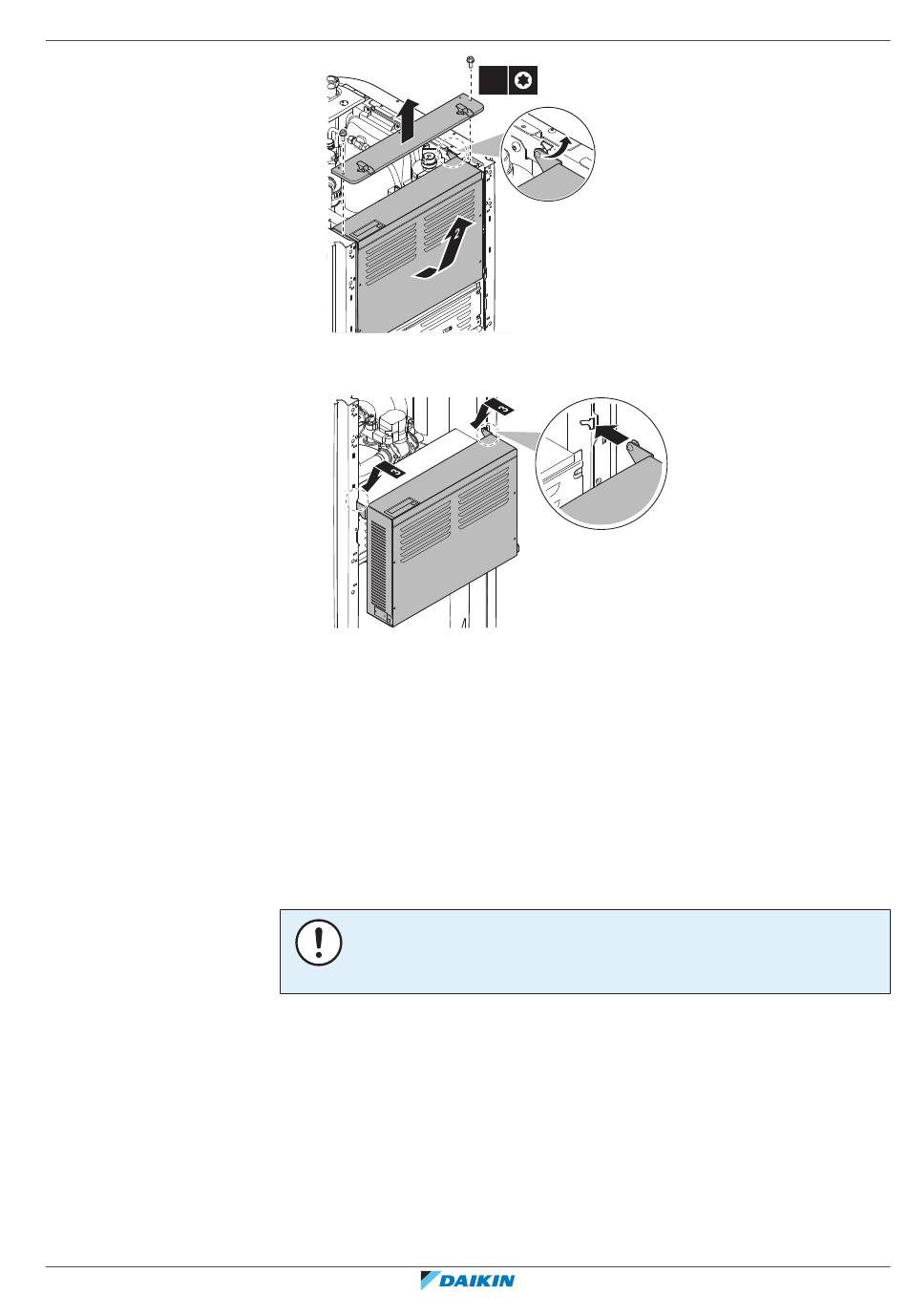

3 Plaats de schakelkast lager op de unit. Gebruik de 2 scharnieren die lager op
de unit staan.
1 Sluit het deksel van de schakelkast.
2 Zet de schakelkast terug op haar plaats.
3 Plaats het bovenpaneel terug.
4 Plaats de zijpanelen terug.
5 Plaats het frontpaneel terug.
6 Sluit de kabels opnieuw aan op het paneel van de gebruikersinterface.
7 Plaats het paneel van de gebruikersinterface terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u het aanhaalkoppel
4,1 N•m NIET overtreft.
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de koelmiddel- en
waterleidingen kunnen worden aangesloten.
2×
T25
7
Installatie van de unit
|
Uitgebreide handleiding voor de installateur
55
