ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08

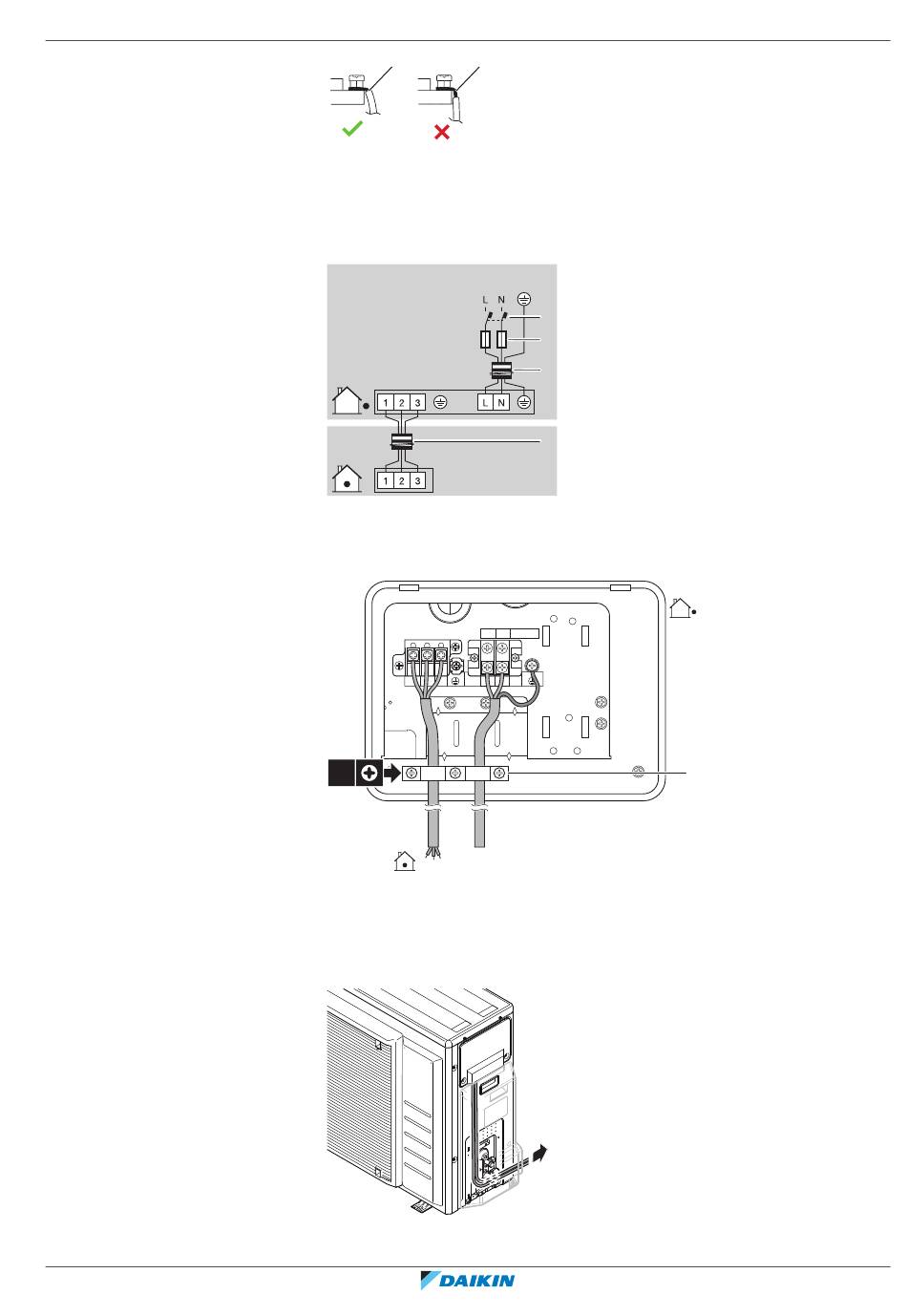

a
a Strip de draad tot op dit punt
b Wanneer u de draad te ver stript, kan dit elektrische schokken of lekkage
veroorzaken
4 Sluit de doorverbindingskabel en de elektrische voeding als volgt aan. Gebruik
de draadbinder om de draden niet onnodig op te spannen.
a Doorverbindingskabel
b Voedingskabel
c Zekering
d Aardlekschakelaar
1
2 3
3×
12 3
a Draadbinder
5 Zet het deksel terug op de schakelkast en maak deze weer vast.
6 Maak de bekleding van de koelmiddelleidingen terug vast. Zorg ervoor dat de
kabels onder de bekleding lopen zoals dat op de afbeelding wordt getoond:
7 Sluit een aardlekschakelaar en een zekering aan op de voedingslijn.
b
1N~ 50 Hz
220-240 V
d
c
b
a
L N PWR
L
N
9
Elektrische installatie
|
a
Uitgebreide handleiding voor de installateur
95
