Inhoudsopgave
nl
5.3
Leveringsomvang
5.4
Toebehoren
6
Beschrijving van de pomp

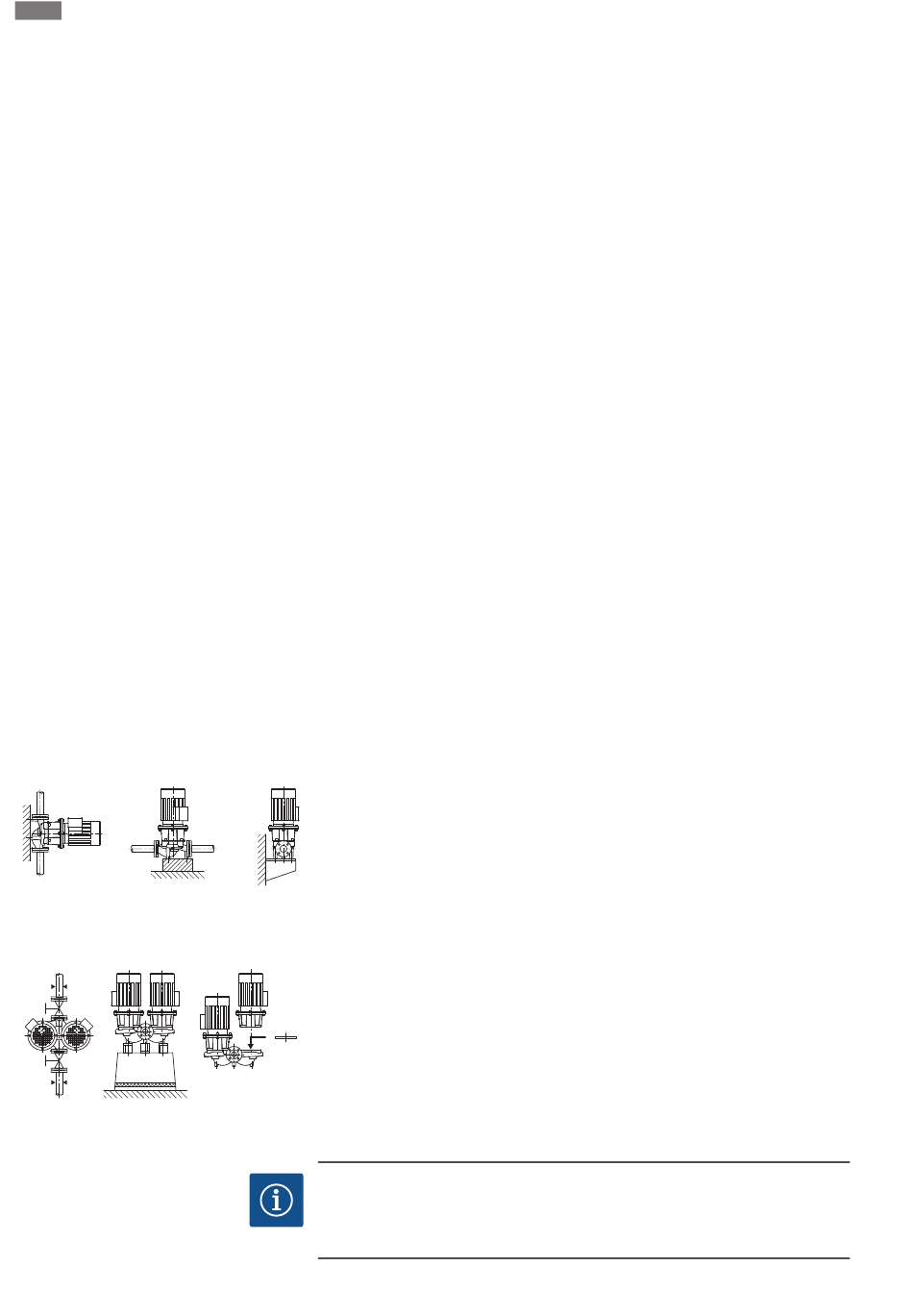

Fig. 3: Weergave Atmos GIGA-I
Fig. 4: Weergave Atmos GIGA-D
16
Beschrijving van de pomp
ƒ
Motorvermogen indien nodig aanpassen.
ƒ
De vloeistof dient vrij van sedimenten te zijn.
ƒ
Bij gebruik van andere vloeistoffen is toestemming van Wilo vereist.
ƒ
Over het algemeen is de standaardafdichting/standaard mechanische afdichting on-
der normale omstandigheden van de installatie compatibel met het medium.
Bijzondere omstandigheden vereisen mogelijk speciale afdichtingen, bijvoorbeeld:
–
vaste stoffen, oliën of EPDM-aantastende stoffen in het medium,
–
lucht in het systeem e.d.
Neem het veiligheidsinformatieblad voor het te transporteren medium in acht!
ƒ
Pomp
ƒ
Inbouw- en bedieningsvoorschriften
Toebehoren moet afzonderlijk worden besteld:
Atmos GIGA-I/-D/-B:
ƒ
Schakelapparaat PTC-thermistor voor montage in schakelkast
Atmos GIGA-I/-D:
ƒ
3 consoles met bevestigingsmateriaal voor de fundatieplaat
Atmos GIGA-D:
ƒ
Blindflens voor reparaties
Atmos GIGA-B:
ƒ
Onderlegplaten voor fundamentopstelling of grondplaatopbouw vanaf een nominaal
motorvermogen van 5,5 kW en hoger
Voor een gedetailleerde lijst zie catalogus en documentatie voor reserveonderdelen.
Alle pompen die hier beschreven worden, zijn lagedrukcentrifugaalpompen in een com-
pacte bouwwijze met een aangesloten motor. De mechanische afdichting is onder-
houdsvrij. De pompen kunnen als inbouwpomp voor leidingen direct in een voldoende
verankerde leiding worden gemonteerd of op een funderingssokkel worden geplaatst.
De inbouwmogelijkheden hangen af van het pompformaat. Geschikte Wilo-regelsyste-
men (bijv. het Wilo-CC-HVAC-systeem) kunnen het vermogen van de pompen traploos
regelen. Dit maakt een optimale aanpassing van het pompvermogen aan de behoefte
van het systeem en een rendabel pompbedrijf mogelijk.
Uitvoering Atmos GIGA-I
Het pomphuis is uitgevoerd in het inline-bouwtype, d.w.z. de flenzen aan de zuig- en
de perszijde liggen in een middellijn. Alle pomphuizen zijn voorzien van pompvoeten.
Vanaf nominaal motorvermogen 5,5 kW en hoger wordt montage op een funderings-
sokkel aanbevolen.
Uitvoering Atmos GIGA-D
Twee pompen zijn in een gemeenschappelijk huis geplaatst (dubbelpomp). Het pomp-
huis is als inline-bouwtype uitgevoerd. Alle pomphuizen zijn voorzien van pompvoeten.
Vanaf nominaal motorvermogen 4 kW en hoger wordt montage op een funderingssok-
kel aanbevolen.
In combinatie met een regelsysteem wordt enkel de basislastpomp in regelbedrijf ge-
bruikt. Voor het vollastbedrijf staat de tweede pomp als pieklastaggregaat ter beschik-
king. De tweede pomp kan in geval van storing de reservefunctie overnemen.
LET OP
Voor alle pomptypes/behuizingsformaten van de serie Atmos GIGA-D zijn blindflen-
zen verkrijgbaar (toebehoren). Daardoor kan bij het vervangen van de insteekset
(motor met waaier en klemmenkast) één aandrijving in bedrijf blijven.
WILO SE 2021-08
