inhoud van de verpakking en benodigd
gereedschap voor de GHP 10V
De GHP 10V stuurautomaat bestaat uit meerdere onderdelen die alle los
verkrijgbaar zijn. Zorg ervoor dat u vertrouwd bent met al deze onderdelen
voordat u met de installatie begint. Om de installatiewerkzaamheden op de boot
goed te plannen, moet u weten hoe de onderdelen samenwerken.
Controleer of alle hieronder vermelde onderdelen van de GHP 10V aanwezig zijn
in de verpakking en maak uzelf ermee vertrouwd. Als er onderdelen ontbreken,
neem dan direct contact op met uw Garmin-dealer.
Noteer het serienummer van elk onderdeel op de daartoe bestemde regel.

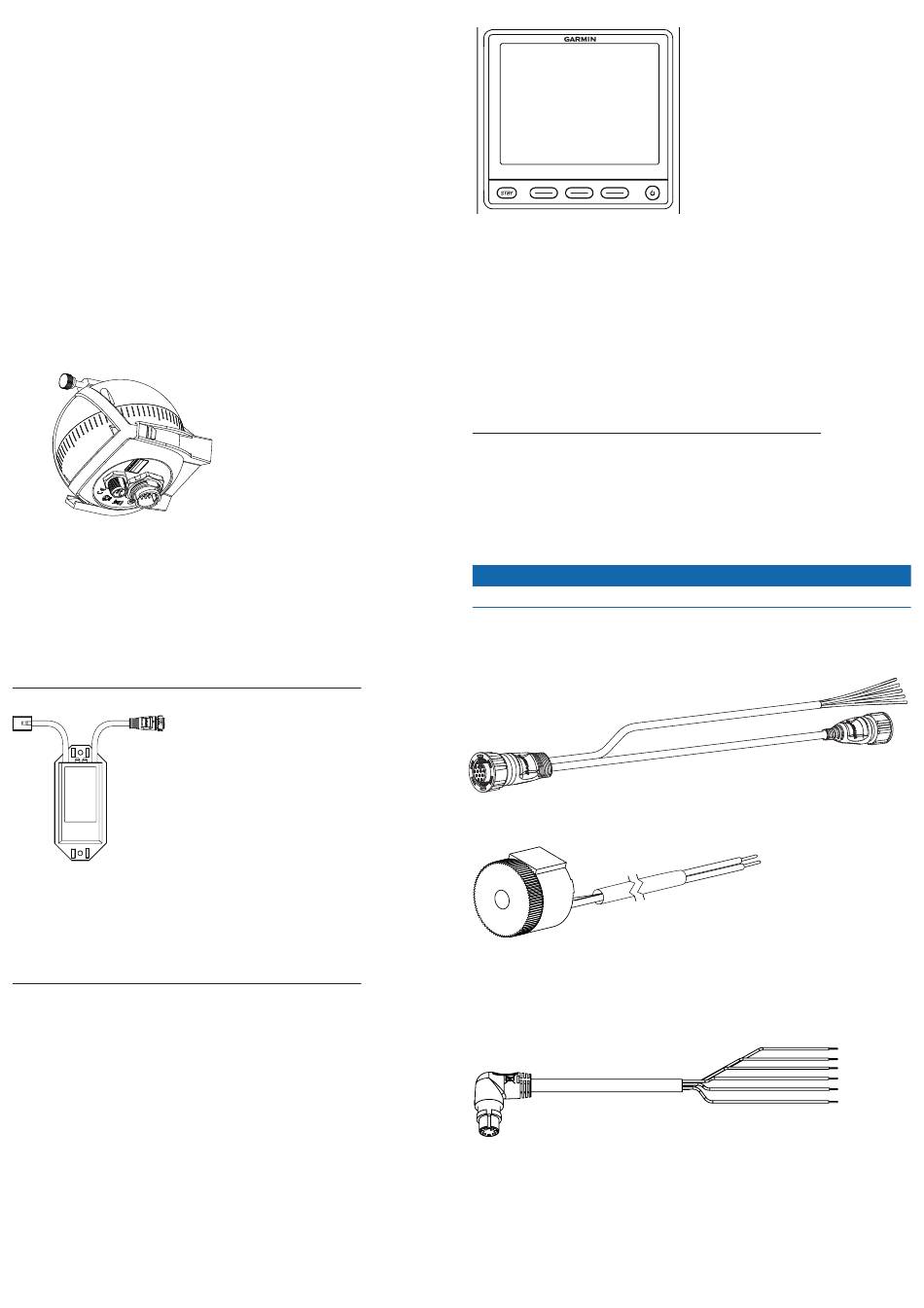

Belangrijkste onderdelen
De GHP 10V-stuurautomaat bestaat uit drie hoofdonderdelen: de
koerscomputereenheid (CCU), de Autopilot Gateway en de GHC
gebruikersinterface.
CCu
De CCU is als het ware het brein van de GHP 10V. De CCU bevat de
sensorapparatuur die de koers bepaalt. De CCU wordt met een enkele kabel
verbonden met de Autopilot Gateway. De CCU wordt bovendien verbonden met
het NMEA 2000
-netwerk om communicatie met de GHC 20 mogelijk te maken.
®
Optioneel kan de CCU ook worden verbonden met NMEA 2000-compatibele
GPS-toestellen
(pagina
9).
serienummer
autopilot Gateway (automatische piloot)
De Autopilot Gateway stelt de GHP 10V stuurautomaat in staat de boot te
besturen met de Volvo
-stuurinrichting. De Autopilot Gateway wordt via de
™
CCU-kabel verbonden met de CCU en op de Volvo-stuurinrichting aangesloten
met een speciale Volvo-connector.
serienummer
GHP 10V installatie-instructies
GHC 20
De GHC 20 is de primaire interface die wordt gebruikt voor de bediening van
de stuurautomaat GHP 10V. Met de GHC 20 activeert en stuurt u de GHP 10V.
Bovendien kunt u de GHP 10V naar wens instellen met behulp van de GHC 20.
De GHC 20 wordt verbonden met het NMEA 2000-netwerk om te kunnen
10
™
communiceren met de CCU. De GHC 20 kan ook worden verbonden met
optionele NMEA 2000-compatibele toestellen, zoals een GPS-toestel, om gebruik
te maken van de geavanceerde functionaliteit van de GHP 10V. Als er geen
NMEA 2000-compatibele toestellen beschikbaar zijn, kunt u de GHC 20 in plaats
daarvan optioneel verbinden met NMEA 0183-compatibele toestellen.
serienummer
Kabels en connectors
Bij de stuurautomaat GHP 10V worden meerdere kabels geleverd. Deze kabels
verbinden de onderdelen met de stroomvoorziening, met elkaar, met een
alarmsysteem en met optionele toestellen.
CCu-verbindingskabel
Deze kabel dient niet voor de verbinding met een NMEA 2000-netwerk.
Deze kabel dient om de CCU aan te sluiten op de Autopilot Gateway. Een deel
van deze kabel bevat gekleurde draden met kale uiteinden. Deze draden dienen
om de CCU aan te sluiten op het alarm en op de gele draad uit de GHC 20.
alarm
Het alarm geeft waarschuwingstonen voor de GHP 10V
nMea 0183-gegevenskabel voor GHC 20
Deze kabel verbindt de GHC 20 met de gele draad van de CCU en met dezelfde
aarding als de ECU. Deze kabel kan ook worden gebruikt om de GHC 20 te
verbinden met optionele NMEA 0183-compatibele toestellen
Opmerking
(pagina
7).
(pagina
10).
