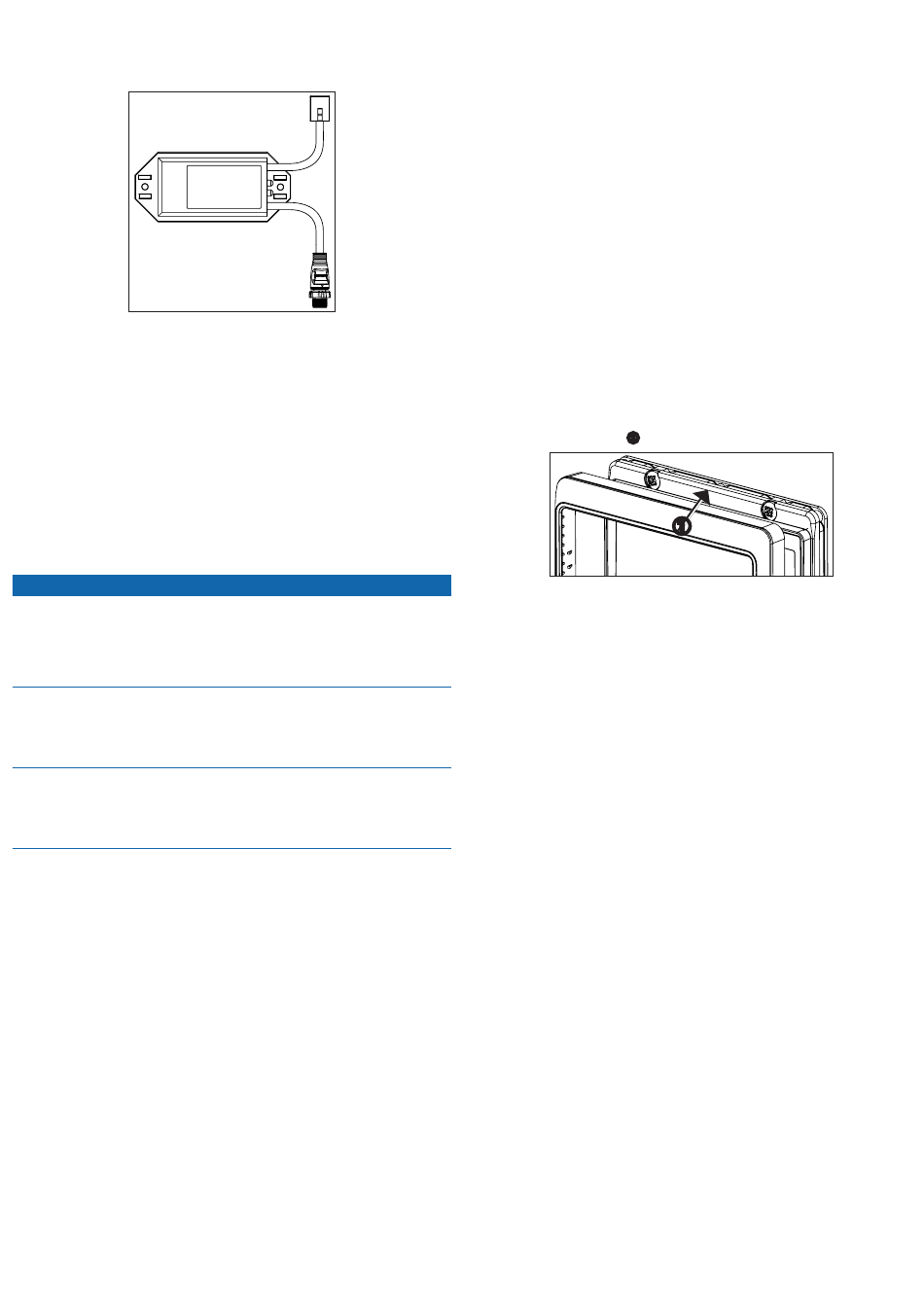

De autopilot Gateway aansluiten

1. Open de Volvo-multilinkbus en ontkoppel de multikabel.
2. Sluit de speciale Volvo-connector ➊ van de Autopilot Gateway aan op de
multilinkbus met de bijgeleverde Y-kabel.
3. Sluit de Volvo-multilinkbus.
4. Sluit de CCU-interfaceconnector ➋ aan op de CCU-kabel.

De GHC 20 installeren

Installeer de GHC 20 door deze in te bouwen in het dashboard bij de
stuurinrichting en aan te sluiten op de gele draad uit de CCU-kabel en een NMEA
2000-netwerk.
Om gebruik te maken van de geavanceerde functionaliteit van de GHP 10V kunt
u een optioneel NMEA 2000-compatibel of een NMEA 0183-compatibel GPS-
toestel verbinden met het NMEA 2000-netwerk of met de GHC 20 via NMEA
0183.

De GHC 20 monteren

Het temperatuurbereik voor de GHC 20 is -15 °C tot 70 °C (5 °F tot 158 °F).
Lange blootstelling aan temperaturen die buiten dit bereik vallen (in de opslag of
in bedrijf) kan storingen in het LCD-scherm of andere onderdelen veroorzaken.
Dergelijke defecten en de gevolgen daarvan vallen niet onder de beperkte
garantie van de fabrikant.
Als u de GHC 20 op glasvezel monteert, is het raadzaam om bij het boren van de
vier gaten met een kleine verzinkboor alleen in de bovenste gellaag een kleine
verdieping aan te brengen. U voorkomt hiermee dat er scheuren in de gellaag
ontstaan als de schroeven worden aangedraaid.
Roestvrijstalen schroeven kunnen zich gaan binden wanneer ze in het glasvezel
worden geschroefd en te strak worden aangedraaid. Garmin raadt het aanbrengen
van zuurvrij smeermiddel op roestvrijstalen schroeven aan voordat u deze
installeert, om te voorkomen dat ze gaan vastzitten.
Voordat u de GHC 20 gaat monteren, moet u eerst een geschikte montagelocatie
selecteren
(pagina
5).
1. Snij de montagesjabloon uit en controleer of deze past op de locatie waar u de
GHC 20 wilt gaan installeren.
De montagesjabloon bevindt zich in de productverpakking en maakt geen
deel uit van deze instructies.
De montagesjabloon heeft een zelfklevende achterzijde.
2. Verwijder de beschermende folie van de zelfklevende achterzijde van de
sjabloon en breng deze aan op de locatie waar u de GHC 20 wilt gaan
installeren.
3. Als u het gat gaat zagen met een figuurzaag in plaats van met een gatenzaag
van 90 mm (3
/
inch), gebruik dan een boor van 10 mm (
17
32
voorboorgat te maken, zoals aangegeven op de sjabloon, om een begin te
maken voor het zagen van het montageoppervlak.
4. Zaag met behulp van de figuurzaag of de gatenzaag van 90 mm (3,5 inch)
het montageoppervlak langs de binnenzijde van de stippellijn op de
montagesjabloon.
Opmerking
/
3
8
5. Gebruik indien nodig een vijl en schuurpapier om de gatgrootte te verfijnen.
6. Plaats de GHC 20 in de uitsparing om er zeker van te zijn dat de vier
montagegaten correct zijn.
7. Selecteer een optie:
Als de montagegaten correct zijn, ga dan verder met stap 8.
Als de montagegaten niet correct zijn, markeer dan de juiste locaties voor
de vier montagegaten.
8. Verwijder de GHC 20 uit de uitsparing.
9. Boor vier gaten van 2,8 mm (
Gebruik, zoals aanbevolen in de Opmerking, een verzinkboor als u de
GHC 20 op glasvezel monteert.
10. Verwijder het restant van de sjabloon.
11. Plaats de meegeleverde pakking aan de achterkant van het apparaat en breng
rond de pakking watervaste kit aan. Dit voorkomt waterschade achter het
dashboard.
12. Plaats de GHC 20 in de uitsparing.
13. Zet de GHC 20 met de bijgeleverde schroeven goed vast op het
montageoppervlak.
Gebruik, zoals aanbevolen in de Opmerking, zuurvrij smeermiddel als u de
GHC 20 op glasvezel monteert.
14. Klik de montagepanelen

De GHC 20 aansluiten

Voor een correcte werking van de stuurautomaat moet u twee draden uit de
GHC 20-gegevenskabel aansluiten (geel en zwart).
1. Sluit de gele draad uit de GHC 20-gegevenskabel aan op de gele draad uit de
CCU-kabel.
Als de kabel niet lang genoeg is, kunt u de gele draad verlengen met behulp
van een draad met een dikte van 0,33 mm
2. Sluit de zwarte draad uit de GHC 20-gegevenskabel aan op dezelfde aarding
als de CCU.
Als de kabel niet lang genoeg is, kunt u de zwarte draad verlengen met
behulp van een draad met een dikte van 0,33 mm
3. Soldeer en bedek alle blanke draaduiteinden.
overwegingen met betrekking tot het installeren van meerdere
GHC 20-toestellen
U kunt meerdere GHC 20-toestellen (afzonderlijk verkrijgbaar) installeren om de
stuurautomaat van verschillende locaties op de boot te bedienen.
Alle bijkomende GHC 20-toestellen moeten worden verbonden met het
NMEA 2000-netwerk
Om de stuurautomaat te kunnen inschakelen via een extra GHC 20, moet u de
gele en zwarte draden uit de extra GHC 20 aansluiten op dezelfde draden als
de primaire GHC 20.
Als u bijkomende GHC 20-toestellen aansluit om de stuurautomaat in te
schakelen, moet u deze allemaal uitschakelen om de stuurautomaat uit te
schakelen.
Als u geen extra GHC 20 aansluit om de stuurautomaat in te schakelen,
inch) om een
gaat de extra GHC 20 in stand-by als u deze uitschakelt en blijft de
stuurautomaat aanstaan totdat deze door de primaire GHC 20 wordt
uitgeschakeld.
/
inch).
7
64
vast.
(22 AWG).
2
(22 AWG).
2
(pagina
9).
GHP 10V installatie-instructies
