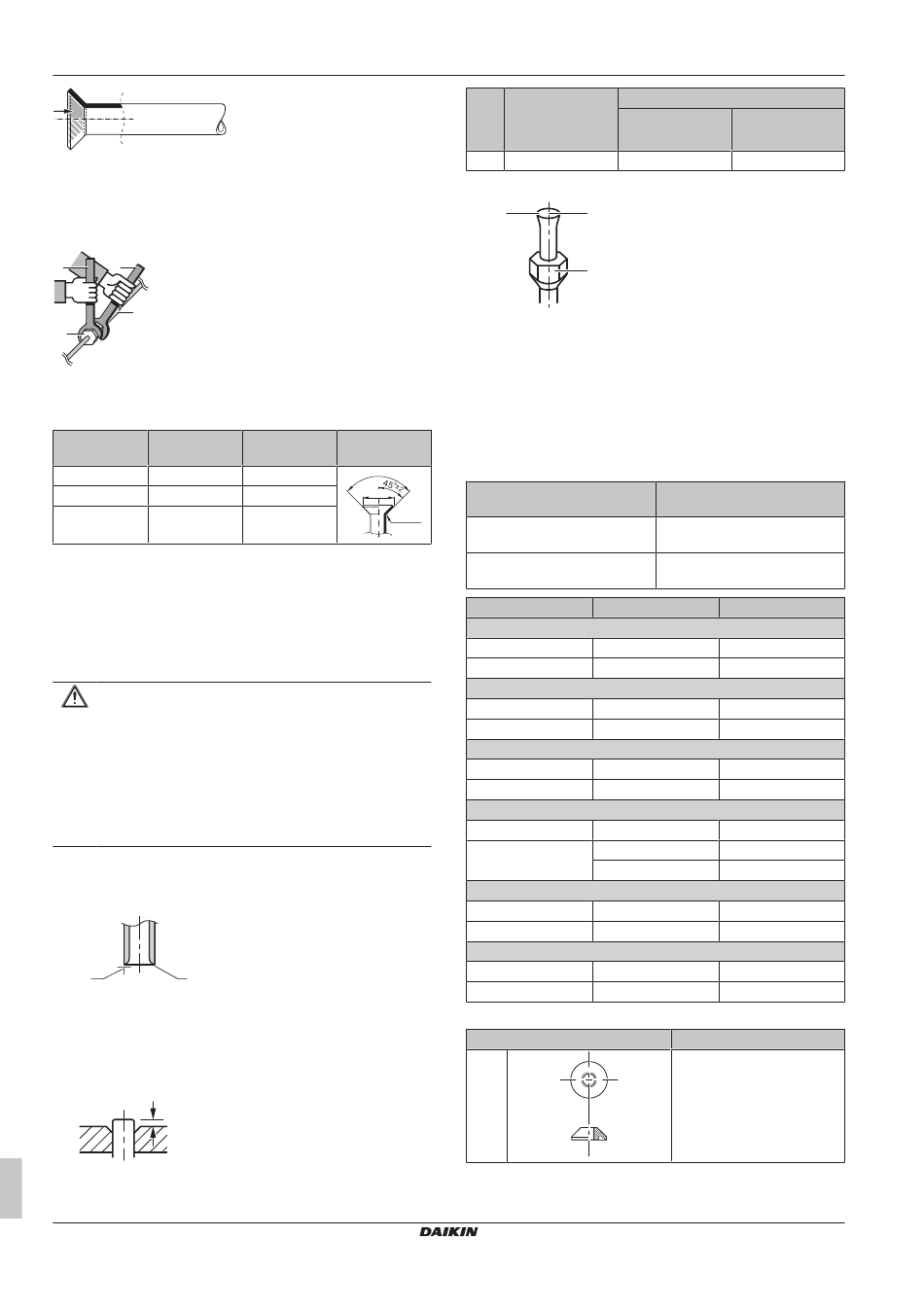

Installatie van de leidingen
▪ Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te
draaien.
▪ Gebruik ALTIJD samen een moersleutel en een momentsleutel
om deze moer aan te halen wanneer u de leiding aansluit. Op die
manier zal de moer niet scheuren en lekken.
a
b
c
d
a
Momentsleutel
b
Moersleutel
c
Leidingverbinding
d
Flaremoer
Leidingmaat
Aanhaalmome
(mm)
nt (N•m)
Ø6,4
15~17
Ø9,5
33~39
Ø12,7
50~60
7.2.4
Richtlijnen voor het buigen van leidingen
Gebruik een buisbuiger om bochten te maken. Alle buisbochten
moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40 mm
bedragen of meer zelfs).
7.2.5
Het uiteinde van een buis verbreden
VOORZICHTIG
▪ Een onvolledige verbreding kan lekken van koelgas
veroorzaken.
▪ Gebruik getrompte buizen NIET opnieuw. Gebruik
nieuwe getrompte buizen om ervoor te zorgen dat geen
koelgas kan lekken.
▪ Gebruik de getrompte moeren die bij de unit werden
meegeleverd. Andere getrompte moeren gebruiken kan
koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar
beneden zodat er GEEN bramen in de leiding kunnen komen.
a
b
a
Snijd precies in rechte hoeken af.
b
Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op
de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond
op de volgende afbeelding.
A
Uitgebreide handleiding voor de installateur
18
Flareafmetinge
Flarevorm
n (A) (mm)
(mm)
90°
±2
8,7~9,1
ØA
12,8~13,2
16,2~16,6
R=
0.4~0.8
Flaregereedschap
Conventioneel flaregereedschap
voor R32
Koppelingstype
(koppelingstype)
(Ridgid-type)
A
0~0,5 mm
1,0~1,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
a
b
c
a
De binnenkant van de verbreding mag GEEN gebreken
vertonen.
b
Het uiteinde van de leiding MOET gelijkmatig en in een
perfecte cirkel verbreed zijn.
c
Controleer of de flaremoer is aangebracht.
7.2.6
Verbindingen tussen buiten- en
binnenunit met verloopstukken
Totale capaciteitsklasse van de binnenunits die op deze
buitenunit kunnen worden aangesloten:
Buitenunit
2MXM40, 2AMXM40, 2AMXF40,
2MXF40
2MXM50, 2AMXM50, 2AMXF50,
2MXF50
Poort
Klasse
2MXM40, 2AMXM40
A
15, 20, 25, 35
B
15, 20, 25, 35
2AMXF40
A
25, 35
B
25, 35
2MXF40
A
20, 25, 35
B
20, 25, 35
2MXM50, 2AMXM50
A
15, 20, 25, 35, 42
B
15, 20, 25, 35
42, 50
2AMXF50
A
25, 35
B
25, 35
2MXF50
A
20, 25, 35
B
20, 25, 35
(a)
Gebruik optioneel accessoire.
Type verloopstuk
1
Vleugelmoertype
(Imperial-type)
1,5~2,0 mm
Totale capaciteitsklasse
binnenunits
≤6,0 kW
≤8,5 kW
Verloopstuk
—
—
—
—
—
—
(a)
—
1+2
—
—
1+2
—
1+2
Aansluiting
Ø12,7 mm → Ø9,5 mm
2(A)MXM40+50 + 2(A)MXF40+50
R32 Split-reeks
4P600463-2C – 2020.08
