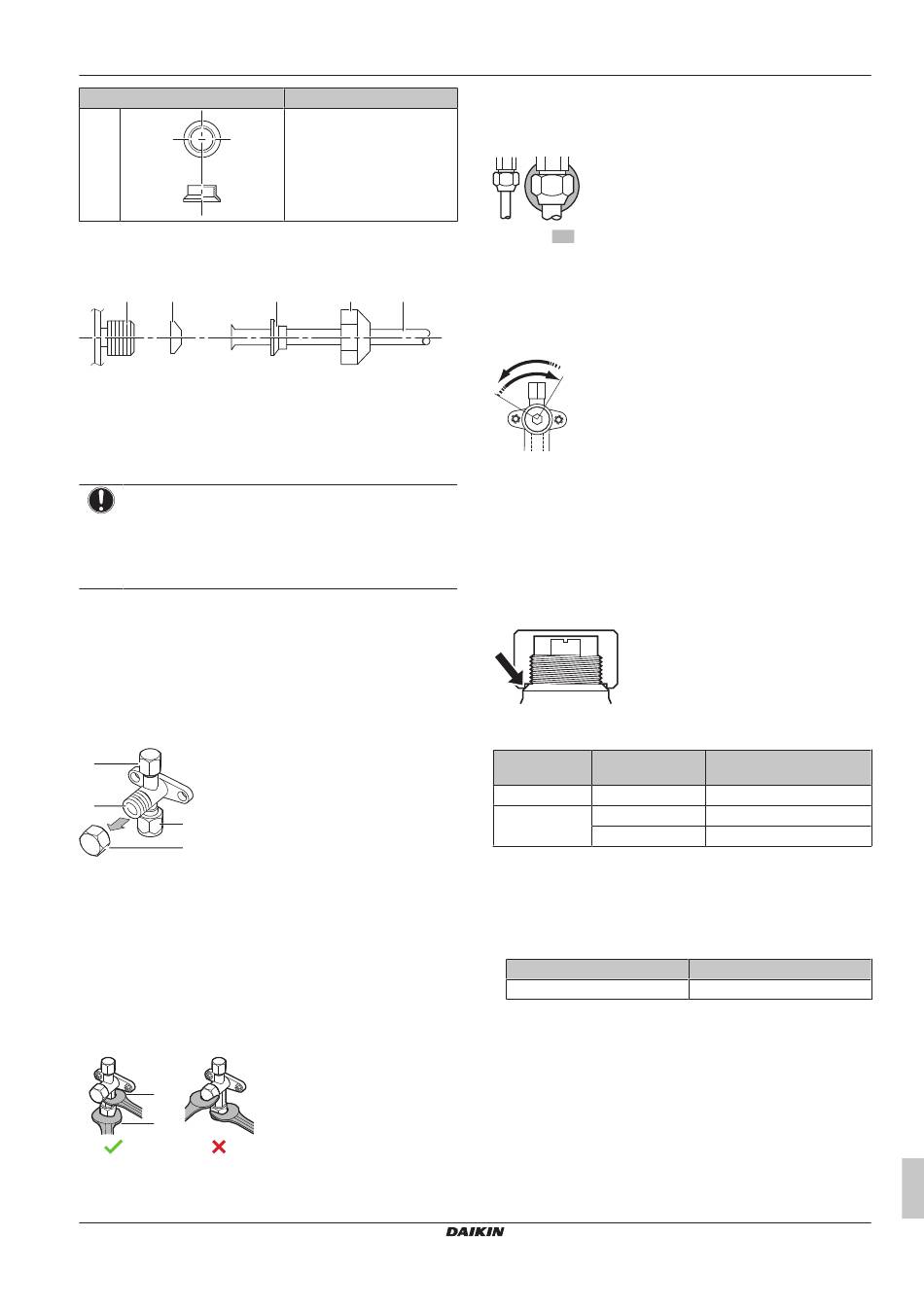

Type verloopstuk
2
Voorbeeld van aansluiting:
▪ Een leiding van Ø9,5 mm aansluiten op een aansluiting voor een
gasleiding van Ø12,7 mm
a
b
a
Aansluitingspoort buitenunit
b
Verloopstuk type 1
c
Verloopstuk type 2
d
Wartelmoer voor Ø12,7 mm
e
Leidingen tussen units
Breng een laagje koelmachine-olie aan op de bedrade aansluitpoort
van de buitenunit waar de wartelmoer in past.
OPMERKING
Gebruik een geschikte sleutel om te voorkomen dat u de
wartelmoer te vast draait en zo de schroefdraad
beschadigt. Draai de moer NIET te vast; anders kan de
kleine leiding schade oplopen (ongeveer 2/3-1× van het
normale aanhaalkoppel).
7.2.7
Gebruik van de afsluiter en servicepoort
Omgaan met de afsluiter
Houd rekening met de volgende richtlijnen:
▪ De afsluiters zijn gesloten in de fabriek.
▪ In de afbeelding hierna ziet u de onderdelen van de afsluiter die u
nodig bij gebruik van de klep.
a
b
c
d
a
Servicepoort en servicepoortdeksel
b
Klepsteel
c
Aansluiting lokale leiding
d
Steeldeksel
▪ Houd beide afsluiters open tijdens de werking.
▪ Oefen GEEN overmatige kracht uit op de klepsteel. Anders kan de
afsluiter afbreken.
▪ Houd de afsluiter ALTIJD vast met een moersleutel, en draai dan
de flaremoer los of vast met een momentsleutel. Zet de
moersleutel NIET op het steeldeksel, aangezien dit een
koelmiddellek kan veroorzaken.
a
b
a
Moersleutel
b
Momentsleutel
2(A)MXM40+50 + 2(A)MXF40+50
R32 Split-reeks
4P600463-2C – 2020.08
Aansluiting
Ø12,7 mm → Ø9,5 mm
c
d
e
Installatie van de leidingen
▪ Wanneer een lage bedrijfsdruk wordt verwacht (bijvoorbeeld bij
koelen bij lage buitentemperaturen), moet u de flaremoer in de
afsluiter op de gasleiding voldoende afdichten met siliconen om
bevriezing te voorkomen.
Siliconen afdichtmiddel; zorg ervoor dat alles goed
afgedicht is.
De afsluiter openen/sluiten
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel (vloeistofzijde: 4 mm, gaszijde: 6 mm)
in de klepsteel en draai de klepsteel:
Linksom om te openen
Rechtsom om te sluiten
3 Stop met draaien zodra de afsluiter NIET meer verder draait.
4 Installeer het deksel van de afsluiter.
Gevolg: De afsluiter is nu open/gesloten.
Omgaan met de steeldop
▪ De steeldop is afgedicht op de plaatsen die met een pijl zijn
aangeduid. Beschadig dit NIET.
▪ Nadat u de afsluiter hebt aangebracht, draait ut de steeldop vast
en controleert u op koelmiddellekken.
Steeldeksel
Leidingdiameter
(mm)
Vloeistofzijde
6,4
Gaszijde
9,5
12,7
Omgaan met de servicedop
▪ Gebruik ALTIJD een vulslang met een drukpen omdat de
servicepoort een Schrader-ventiel is.
▪ Draai na gebruik van de servicepoort het deksel van de
servicepoort vast en controleer op koelmiddellekken.
Item
Servicepoortdeksel
7.2.8
Koelmiddelleiding op buitenunit
aansluiten
▪ Leidinglengte. Houd de lokale leidingen zo kort mogelijk.
▪ Bescherming leidingen. Bescherm de lokale leidingen tegen
fysieke schade.
1 Sluit het aansluitstuk van het koelmiddel in vloeistoffase
komende van de binnenunit aan op de vloeistofafsluiter van de
buitenunit.
Uitgebreide handleiding voor de installateur
Aanhaalmoment (N∙m)
22~28
33~39
49~59
Aanhaalmoment (N∙m)
11~14
19
